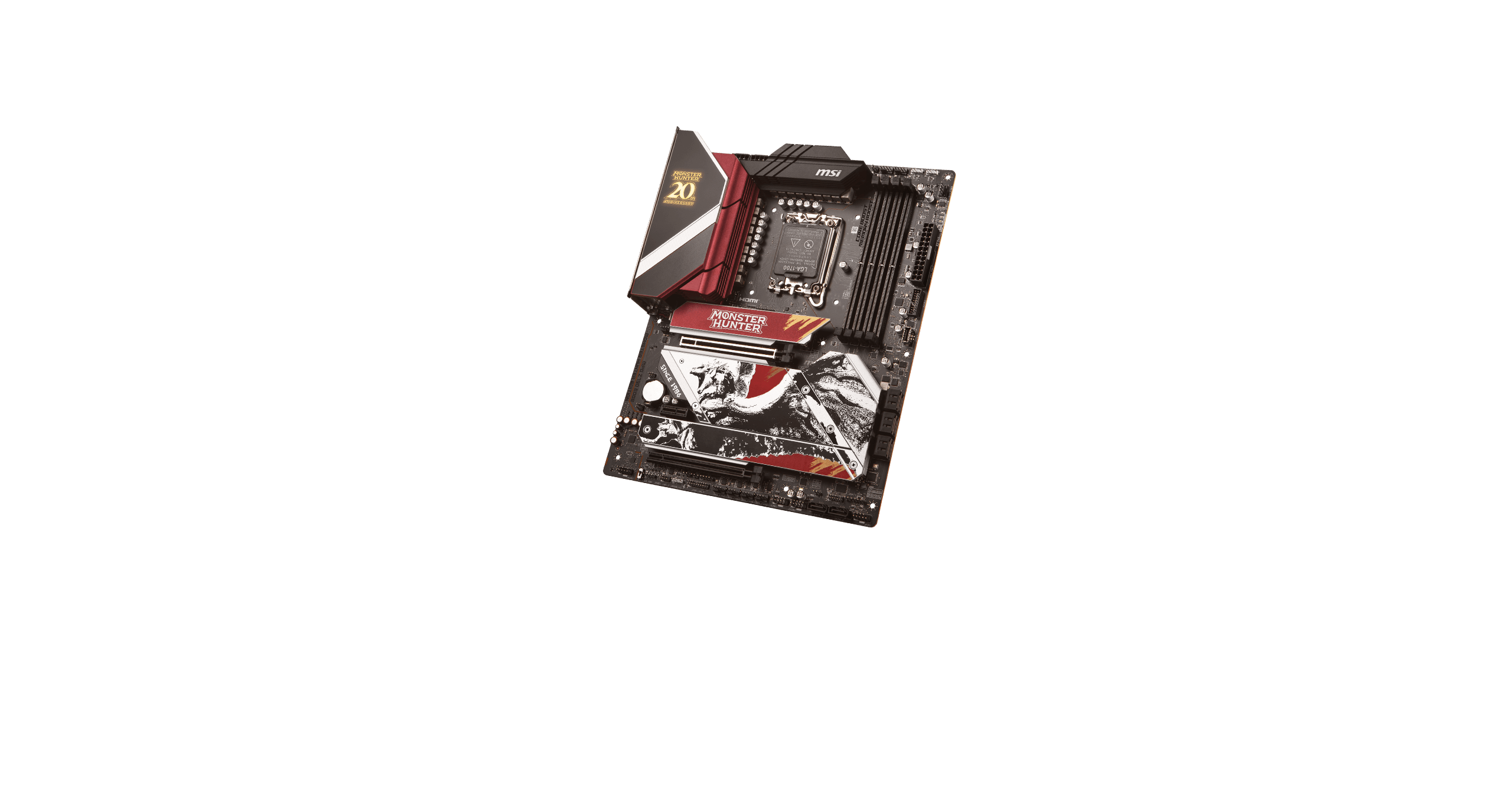

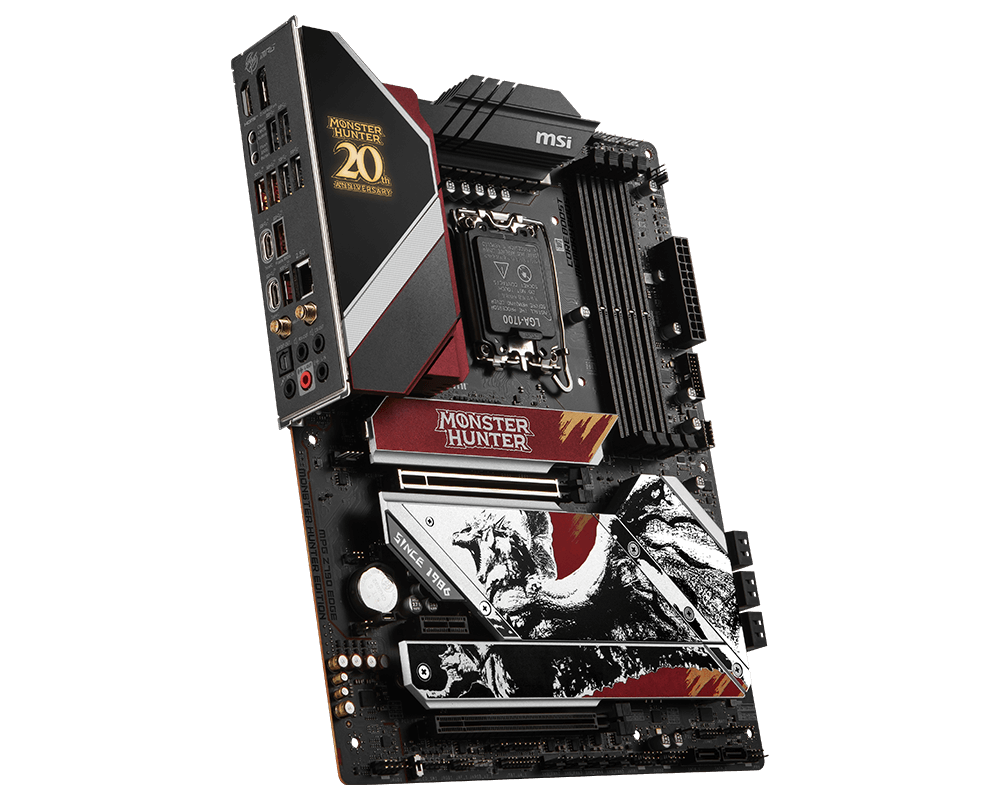

MPG Z790 EDGE MONSTER HUNTER EDITION is covered with a red and gold scheme for Monster Hunter lovers to show off different personalities. It is also powerful because it features Wi-Fi 7 solution, an optimized DDR5 circuit, and the latest PCIe 5.0 M.2 with Screwless M.2 Shield Frozr, and this is the best white Z790 ATX motherboard for Intel ® 14th Gen and 13th Gen Core processors.

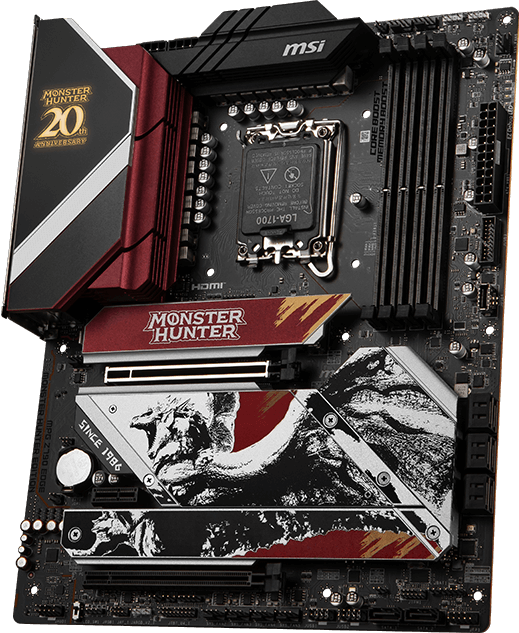

DIY 友善设计
M.2 免工具安装
专利首创的磁吸式免螺丝拆卸M.2 Shield Frozr 和EZ M.2 夹，为M.2 提供最简单的安装方法。
更多友善设计
步骤更少，控制更轻松
EXPLORE THE FEATURES
EZ DEBUG LED
利用LED显示萤幕上所指示的问题根源，让您快速分办原因，以便重新启动并运行。
EZ LED CONTROL
主机板上所内建的LED 开关可控制您的灯效。只需一秒钟，即可马上打开/关闭你的灯！

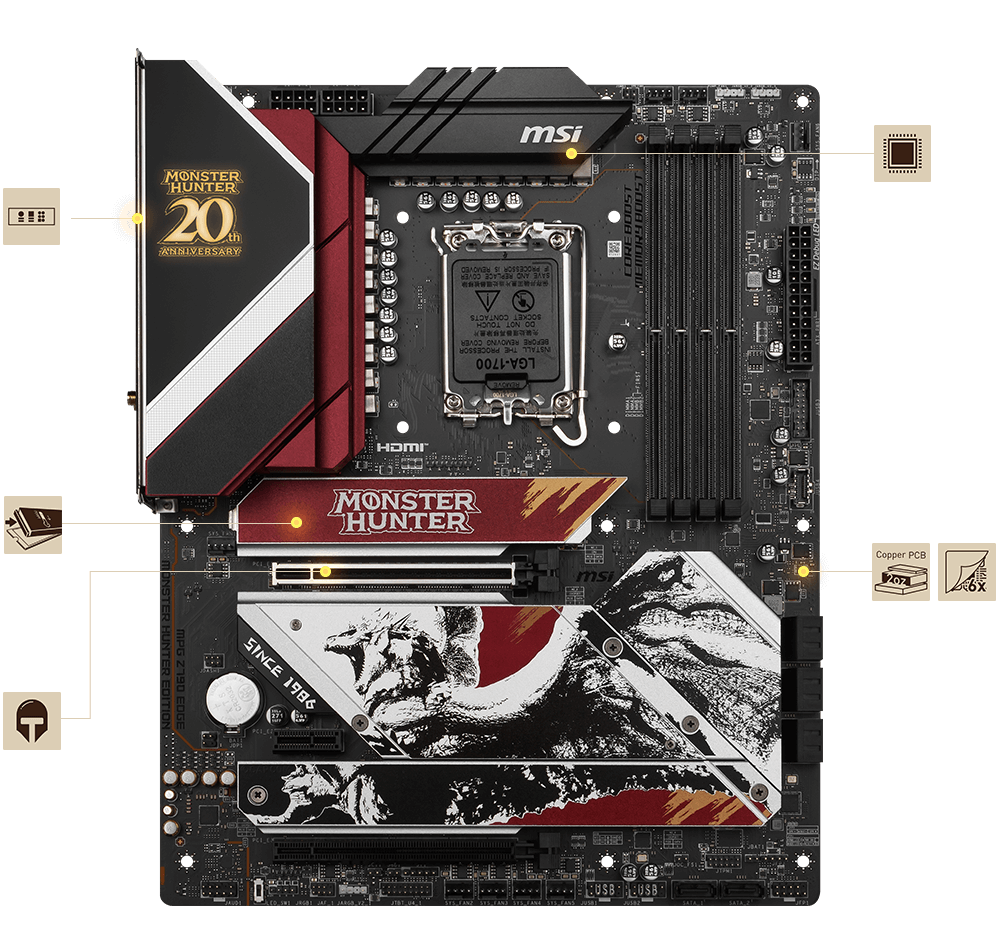

独家技术

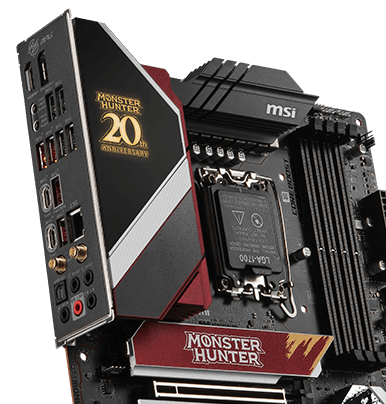

预装I / O上盖
免螺丝拆卸M.2 Shield Frozr
钢铁装甲
16+1+1 项VRM 供电
6 层伺服器等级PCB
加入2oz厚度铜
优异散热模组
加大的散热片导热管
M.2 Shield Frozr
7W/mK MOSFET 散热垫
晶片组散热片
高速传输
2.5G LAN
Lightning USB 20G
新一代Wi-Fi 7
Lightning Gen 5 PCI-E
支援最新DDR5 记忆
1x PCI-E 5.0 M.2 插槽
4x PCI-E 4.0 M.2 插槽
硬件
- 散热
- 供电解决方案
- 保护装置
- 散热总览
- 完善风扇控制
- System Cooling
- 水冷散热

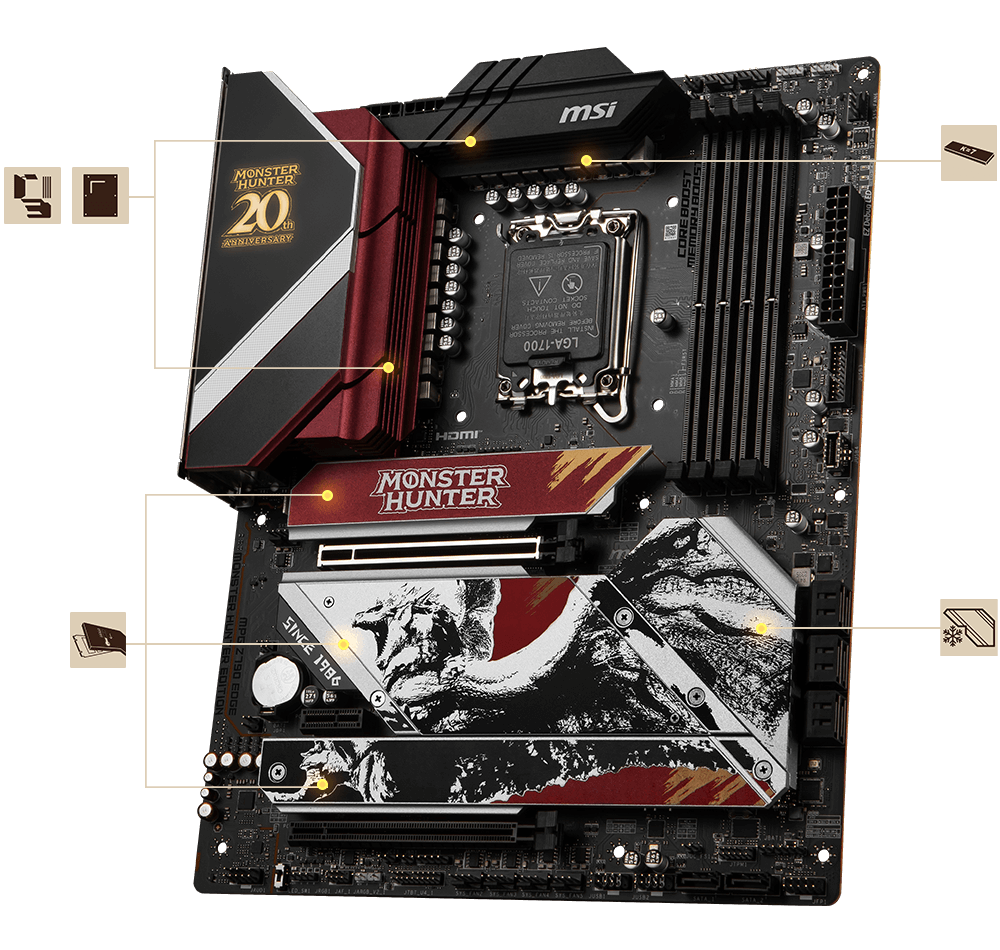

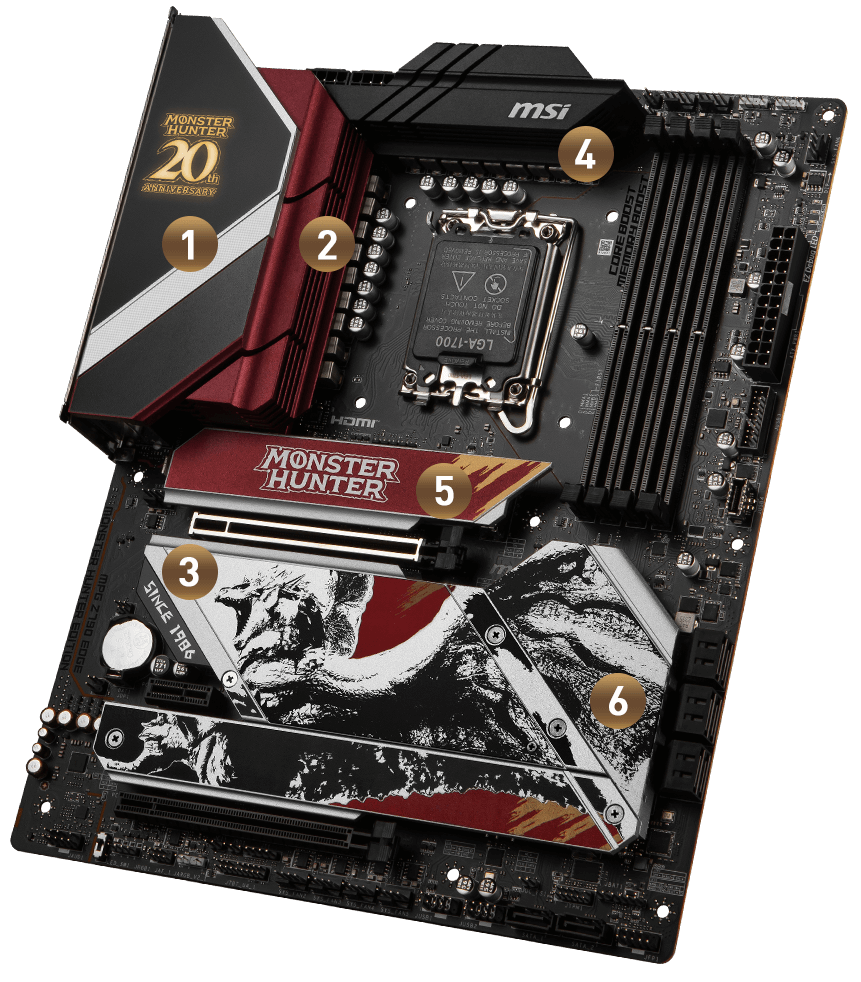

散热总览
散热片加大设计
MSI 加大散热片尺寸，确保在高负载环境下仍保有该有的性能表现。
直触导热管
连接两组MOS 散热片，加大散热面积。
M.2 Shield Frozr
让M.2 SSD 运作更快的时候也不降速，保护资料安全。
7W/mK 散热垫
高品质7W/mK MOSFET 散热垫和并附加choke 散热垫，确保所有核心以高性能运行。
M.2 散热强化设计
散热双面M.2 Shield Frozr 和加大散热片设计，避免降速以确保M.2 SSD资料安全。
加大PCH 散热片
MSI 采用散热片加大设计，取代PCH 风扇，以减少灰尘和噪音，同时保有更好的散热效率。

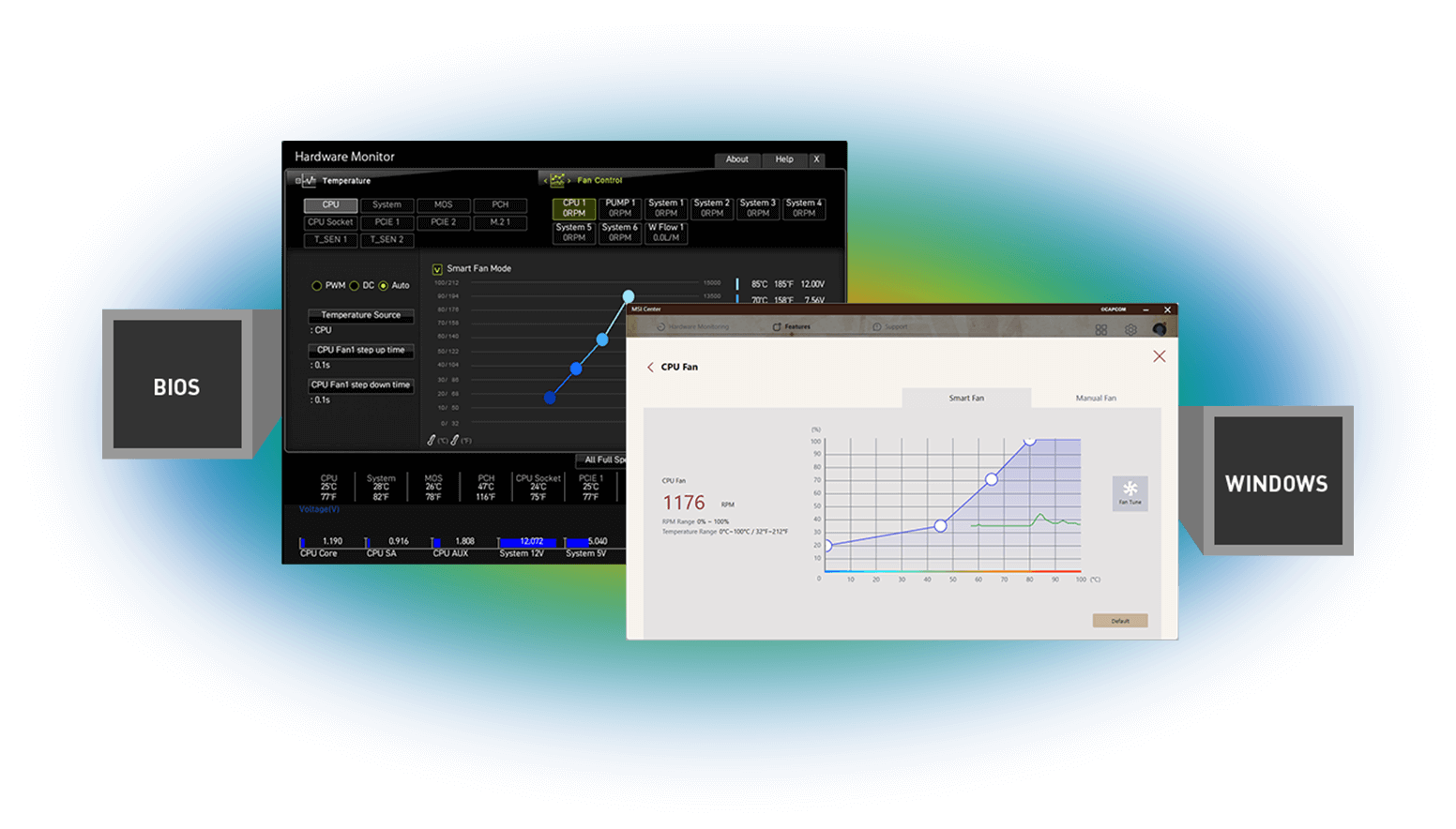

完善风扇控制

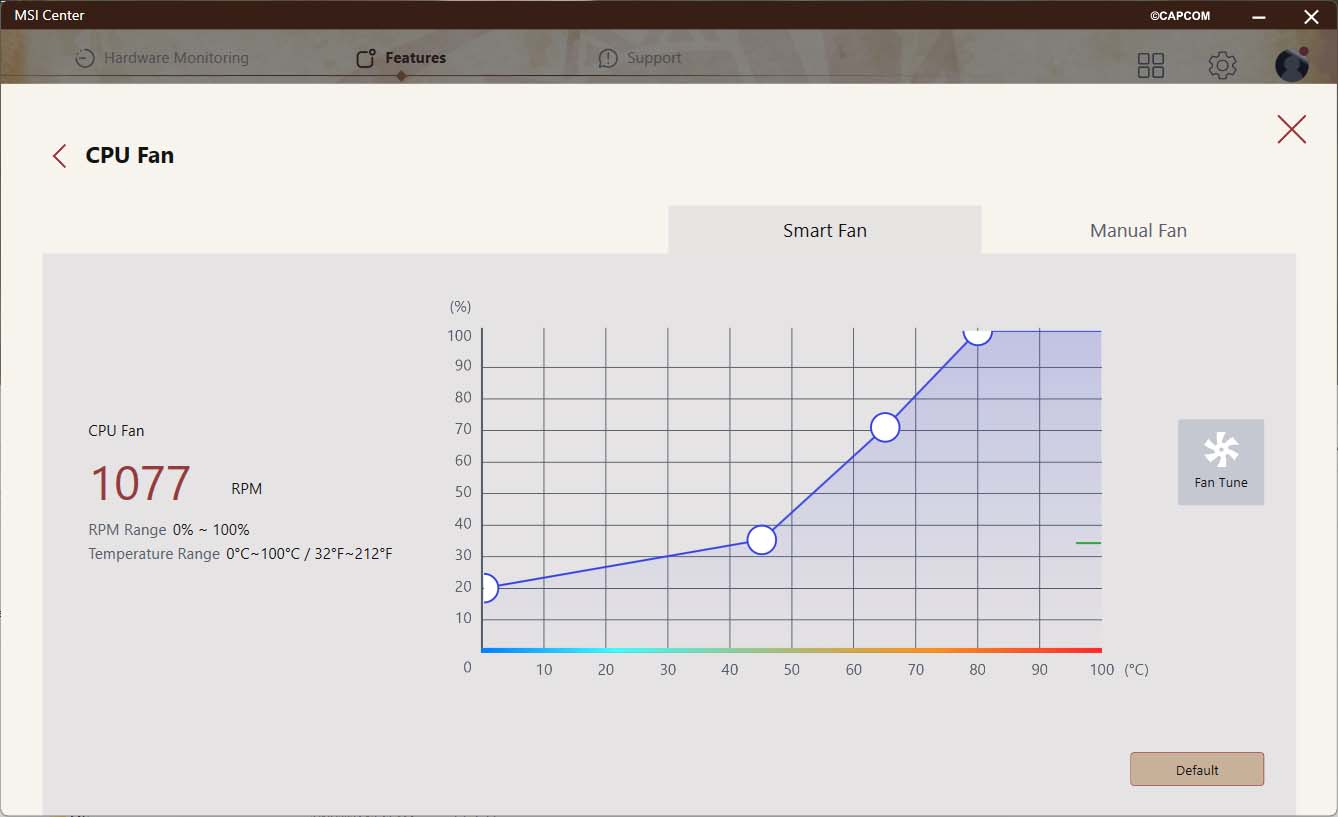

MSI主板可让您管理所有系统和CPU风扇的速度和温度。 Total Fan Control让您在直觉式的介面中检查主要系统项目。您还可以为CPU和主板设置最多4个温度标准，系统也将依照这温度标准自动调整风扇速度。

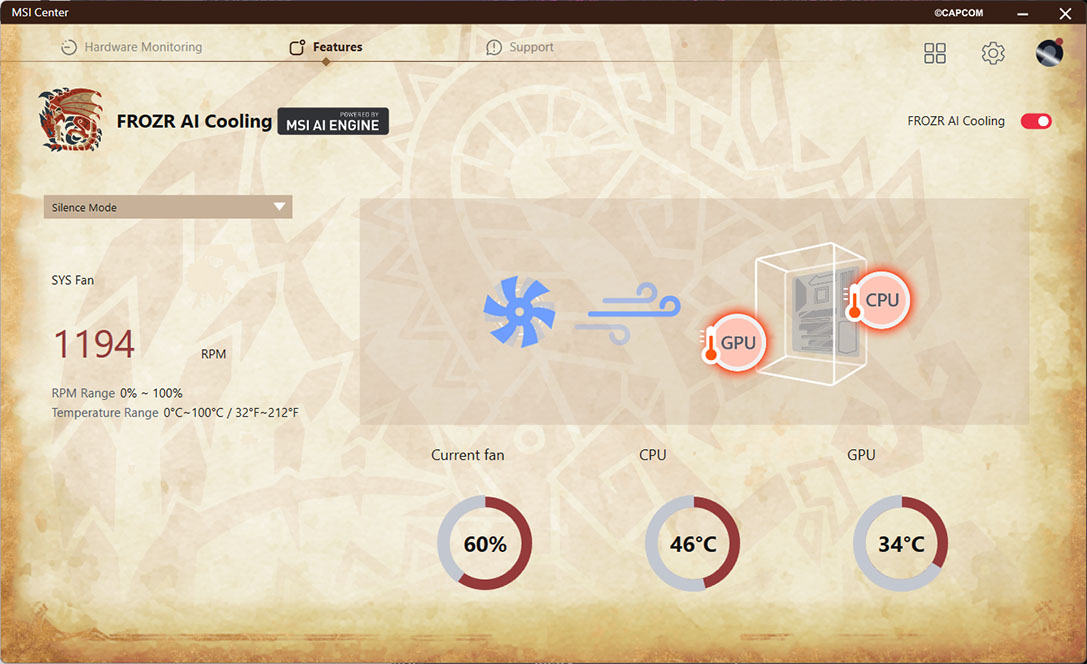

使用MSI AI 引擎可检测CPU 和GPU 温度并自动将系统风扇负载调整为适当的值。
MSI 风扇接头可自动检测风扇将以直流或PWM哪种模式运行，视情况随时调整风扇转速和进行降噪。 Hysteresis也能使系统风扇的运转更为流畅，并确保系统随时处于安静的状态之中。

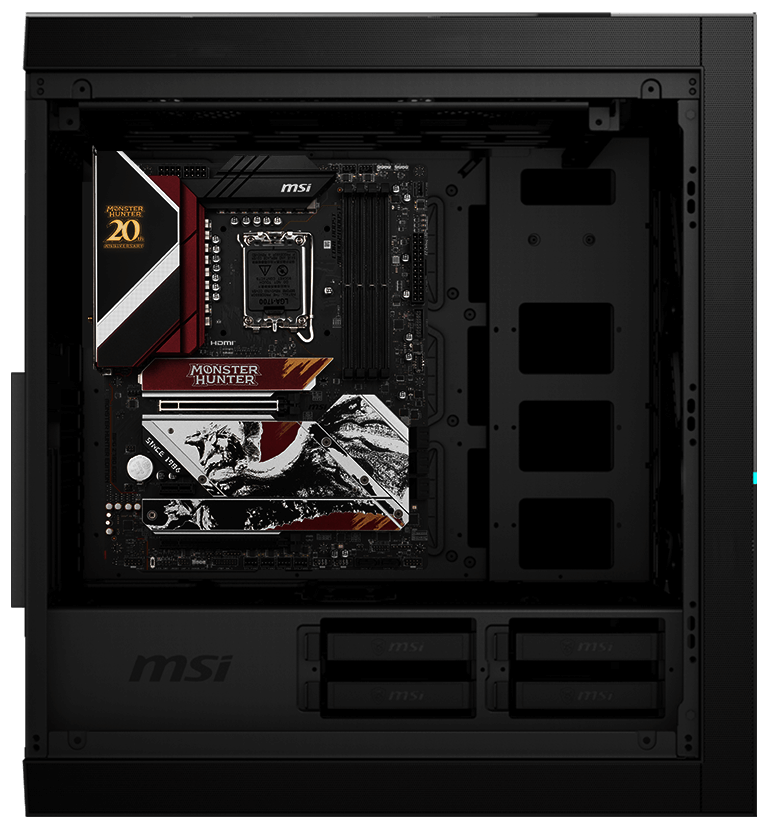

DIY 2.0 – INTEGRATING WITH THE SYSTEM ENVIRONMENT
Connect and synchronize with MSI coolers and cases with strategically positioned pin-header locations including a dedicated pump-fan header.

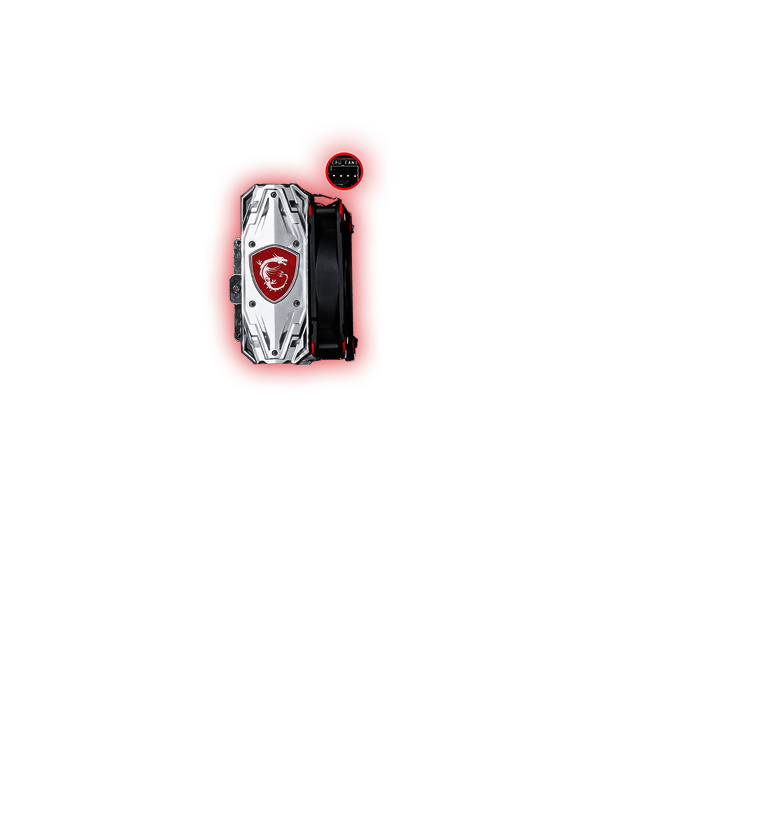

FOR CPU COOLER
FOR WATERBLOCK COOLER

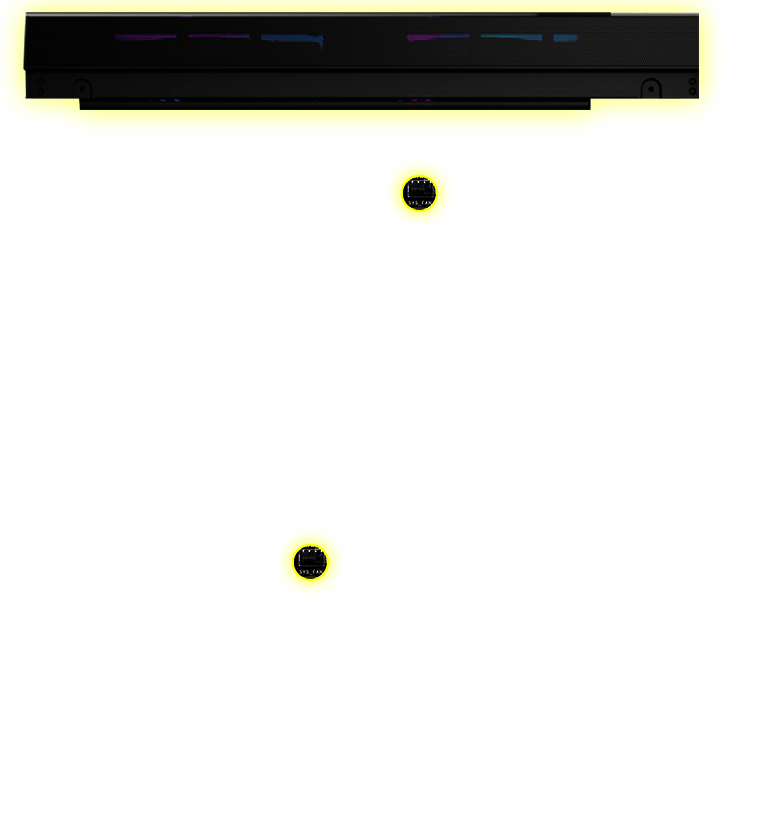

FOR TOP SYSTEM FAN

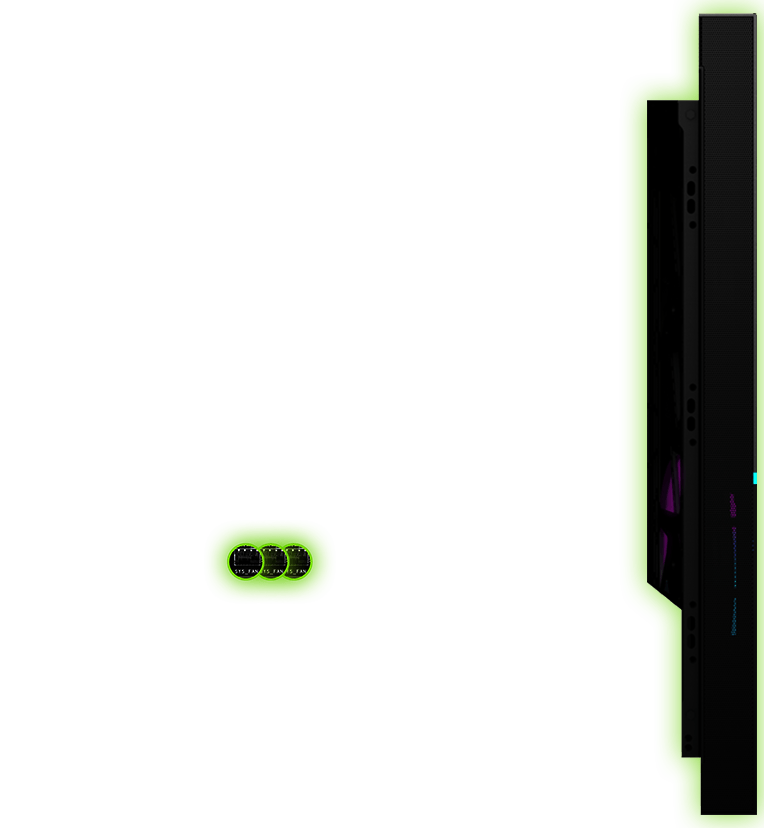

FOR FRONT SYSTEM FAN

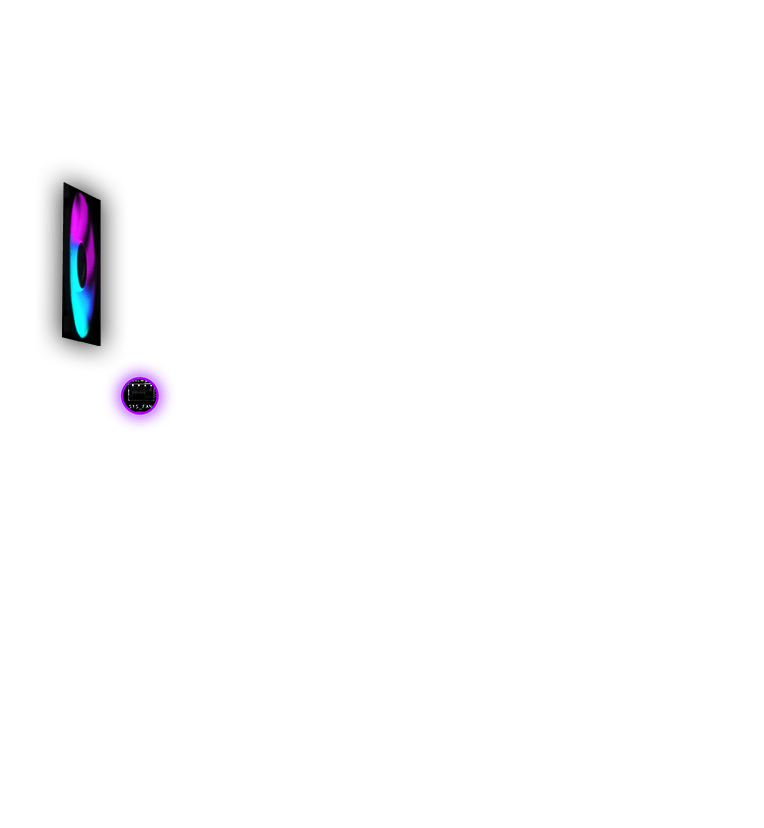

FOR REAR SYSTEM FAN

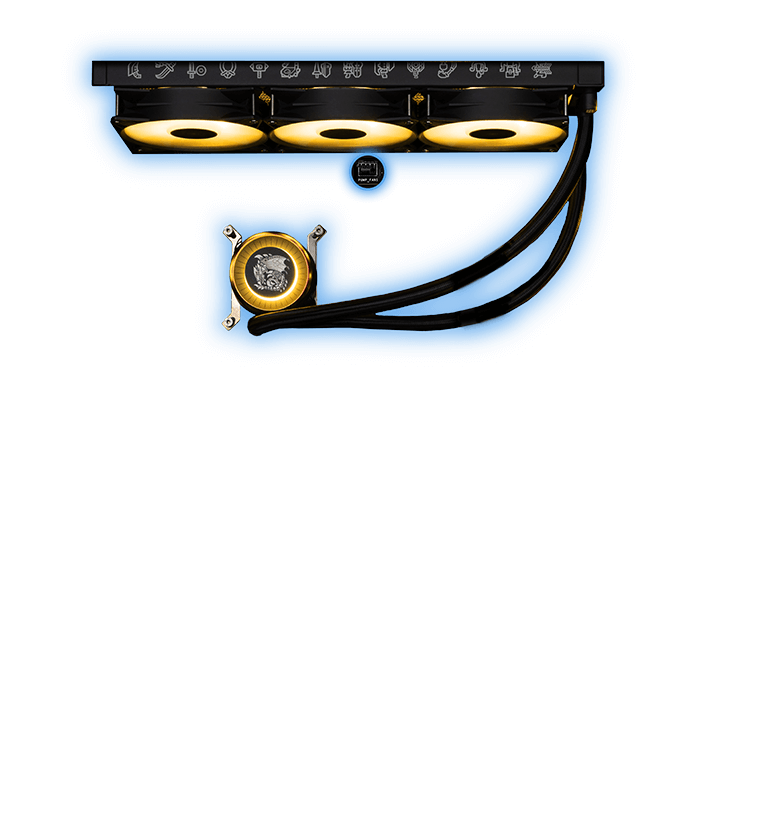

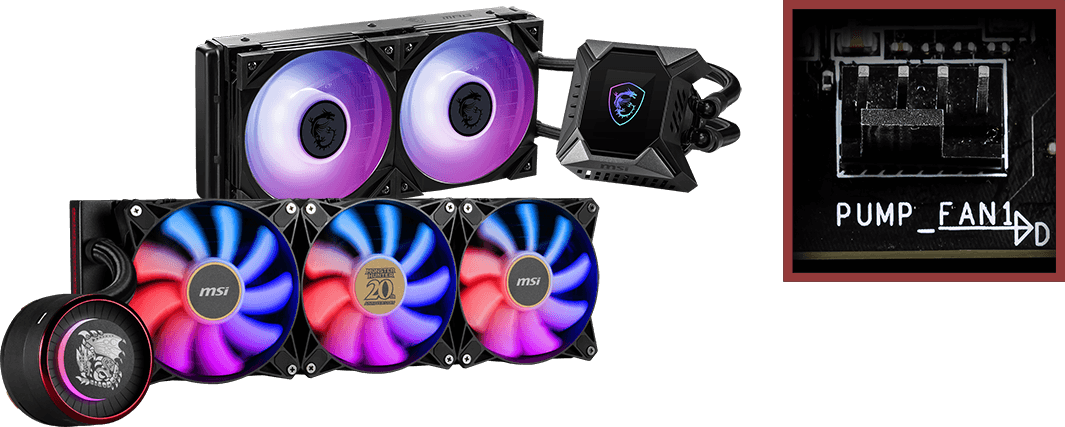

优化水冷
支援市场主流一体式和客制化水冷解决方案。专用的水泵供电接头可支援到最大3安培电流输出，让您可以完全控制水泵的速度。清楚标注的“ 禁制区”可以让玩家很简单又很安全地进行水冷设备的安装。
- 架构
- PCB 设计
- EZ OC TUNING
16 项数镜像式电源管理
优异VRM 设计，采用16 相数镜像电源管理并使用90A SPS，让性能极大释放。 MPG Z790 EDGE MONSTER HUNTER EDITION 系列结合了双电源连接埠和功率级，为高阶处理器最好准备。
电源
电源

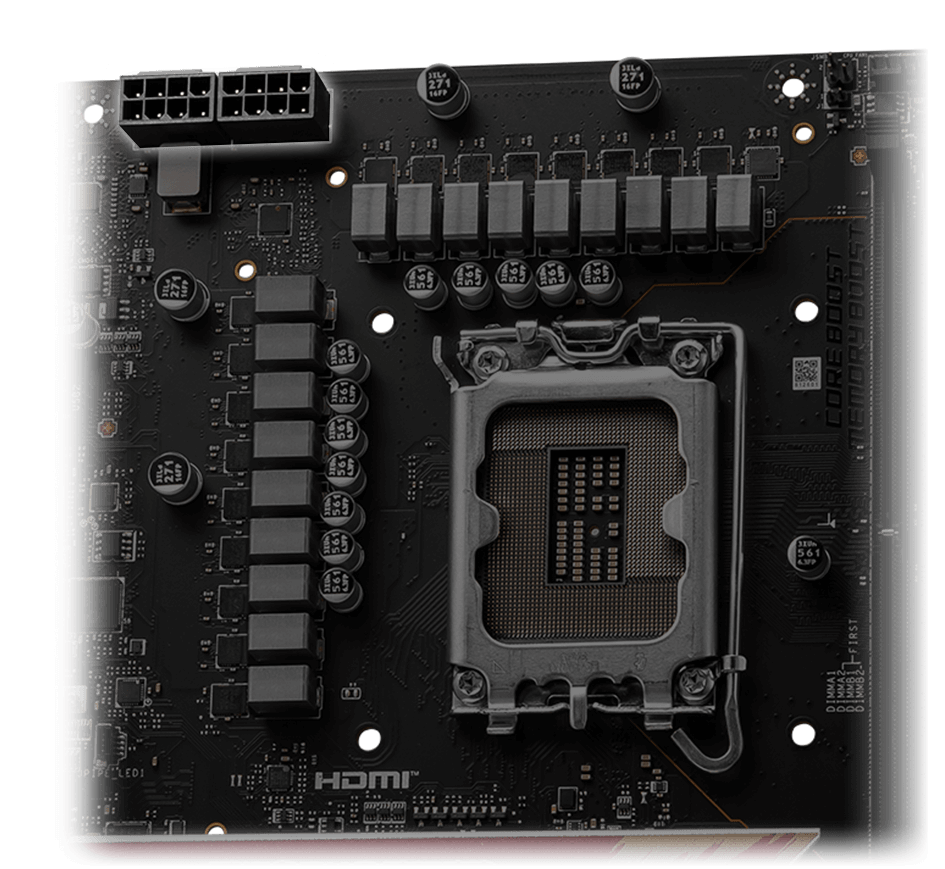

双电源连接埠
双8 pin 连接埠为多核CPU 超频提供充足的电源。

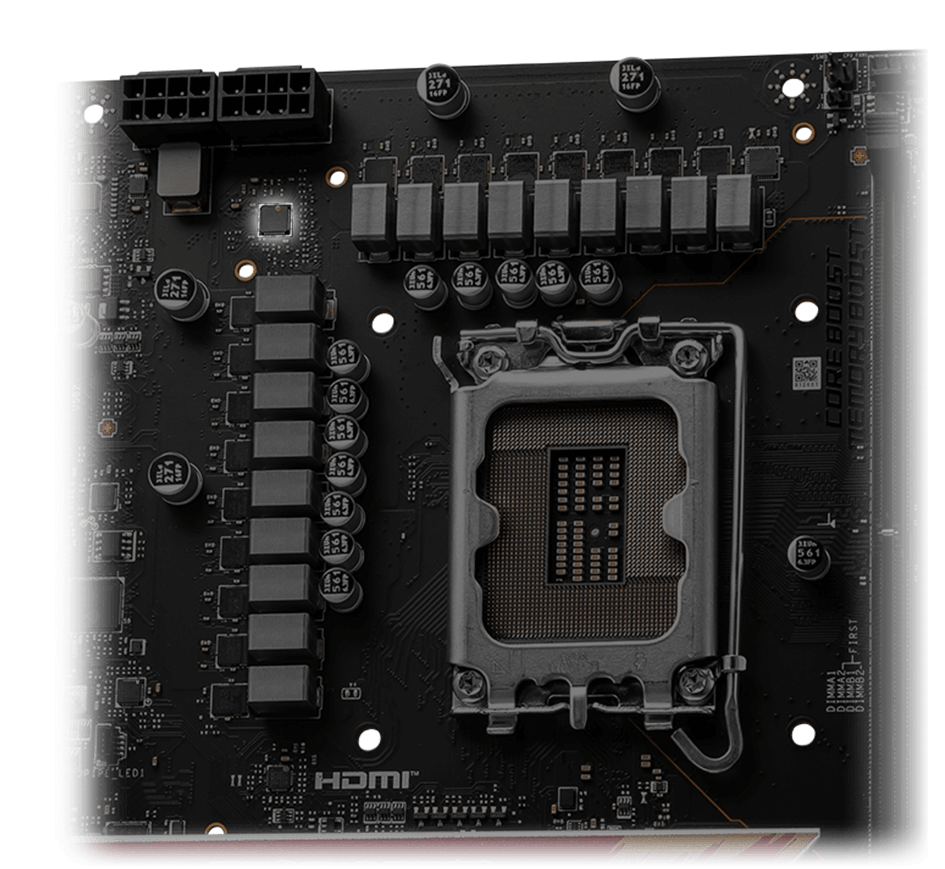

数位电源设计
采用数位化电源设计可以让传输到CPU的电流更快且减少讯号遗失的风险。

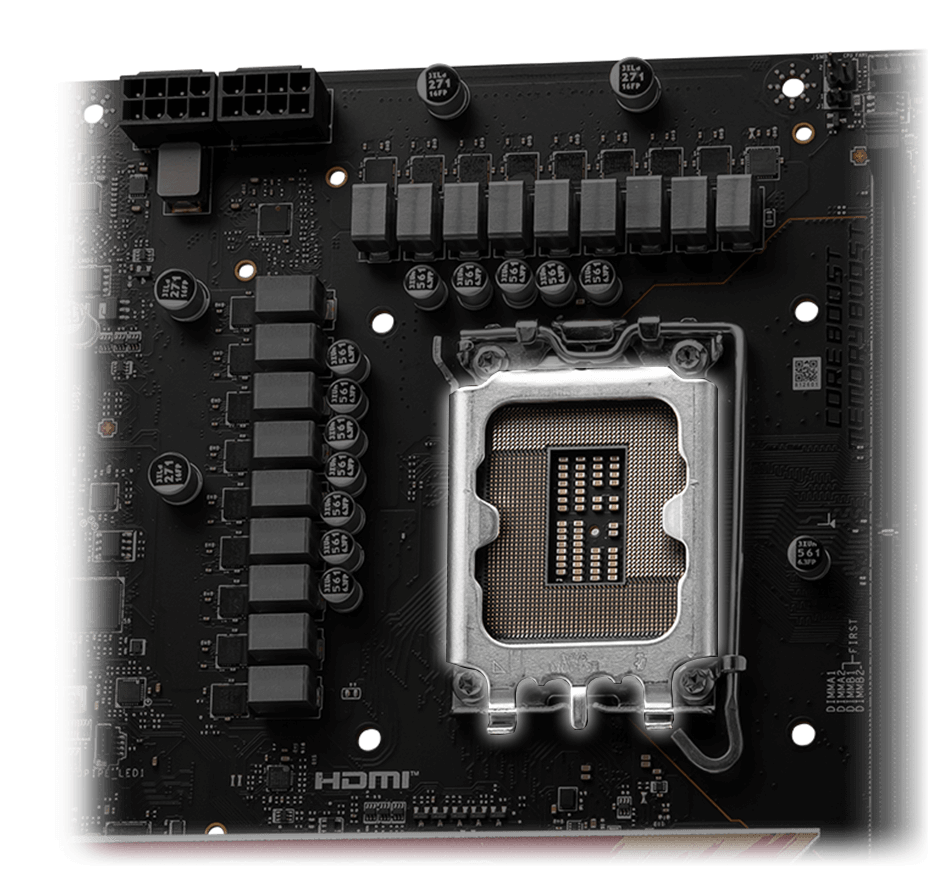

CORE BOOST
采用数位化电源设计可以让传输到CPU的电流更快且减少讯号遗失的风险。

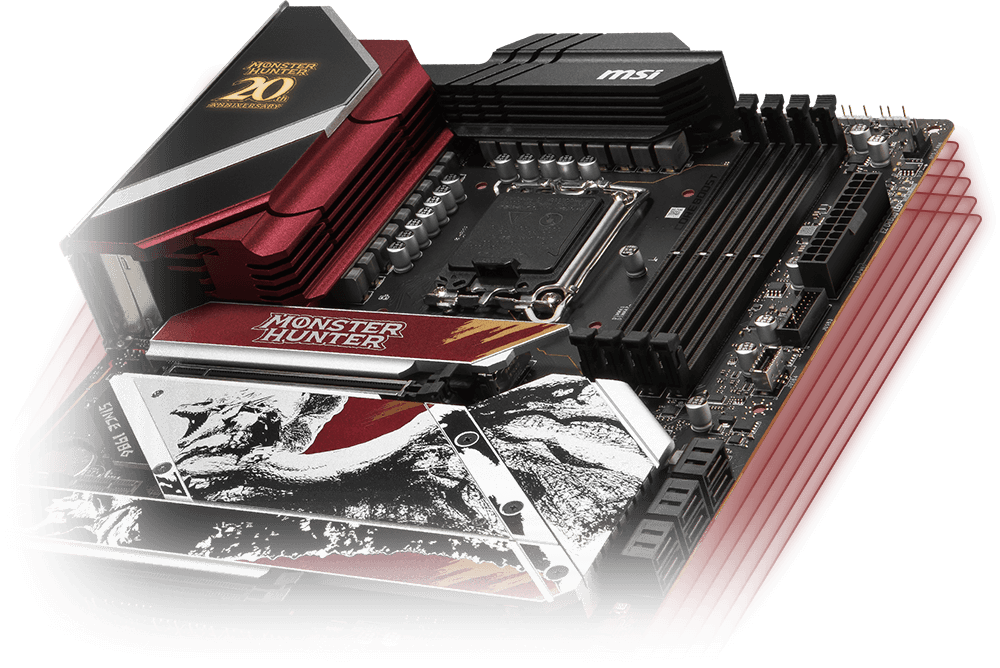

最佳PCB 解决方案
PCB 设计针对更高频宽与更快传输速度进行优化，让电路讯号传输更可靠稳定。
- 6 层PCB
- IT-170 伺服器等级PCB 材质
- 2oz 厚度铜
EZ OC TUNING
P-CORE BEYOND 6GHz+
为了释放Core i9-14900K 处理器的卓越效能，只需一键点击MSI P-Core Beyond 6GHz+ 功能，即可启动1-core / 2-core Turbo Boost ，轻松超过6GHz 的极速效能。
- 实心针脚设计
- STAINLESS STEEL IO
- GROUNDING STRUCTURE
- OCP Protection
- TVS
实心针脚设计
微星主机板4-pin、8-pin、24-pin 电源连接埠均采用实心针脚设计。在处理高负载电流时，实心针脚设计可以更稳定地将12V 供电传输到处理器。
实心针脚电源连接埠优
- 提高稳定性: 更大接触面积，强化供电稳定性。
- 低阻抗: 实心针脚拥有低阻抗优势，让电流更有效率。
- 更耐用: 实心针脚高耐用度，对严苛环境具有高度承受力。
- 可以应付高电流的需求。
防锈不锈钢IO 保护盖
加上额外一层海绵和防锈不锈钢IO 保护盖，减少静电和系统的电磁辐射噪音，与传统IO 保护盖相较， 更耐用。
* The image above is an illustrative reference. Please refer to specification pages for more details.
电源相位的接地架构
电源相位的接地架构是微星独家设计。这项专利设计能够抑制电源相位所产生的电磁干扰（EMI），并有助于有效地将热能传导到具有接地特性的铜平面。
过电流保护
MSI 主机板内建过电流保护(OCP) 优先考虑安全性，确保USB 连接埠、DDR 记忆体、PWM IC 和CPU 等关键组件免受过电流影响。这种主动防御机制可降低因过多电流突然涌入而造成损坏或故障的风险，从而促进系统的长期稳定性。让MSI 玩家使用的更安心。
瞬态电压抑制器(TVS)
瞬态电压抑制器(TVS) 是用于防止电压过高的安全装置。微星所有主机板均配置TVS。当电压异常升高时，TVS从高阻状态切换到低阻状态，将过高的电压转移到地上，有助于防止高电压引起的电路损坏。 .
性能
- 扩充性
- 记忆体
- Bios & 软体
- LIGHTNING GEN 5 PCI-E
- 储存
- USB

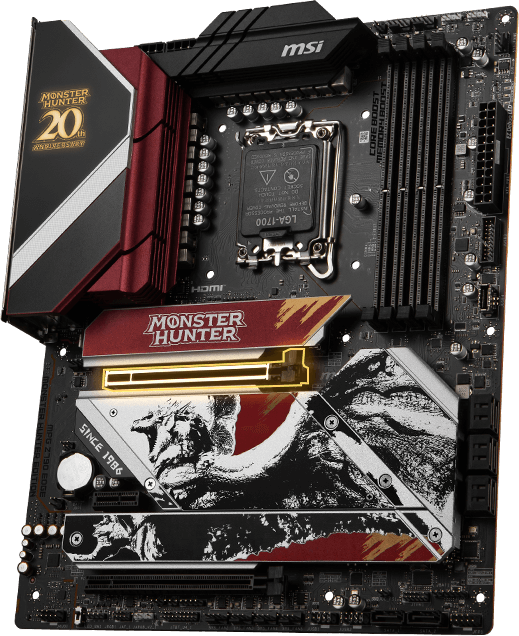

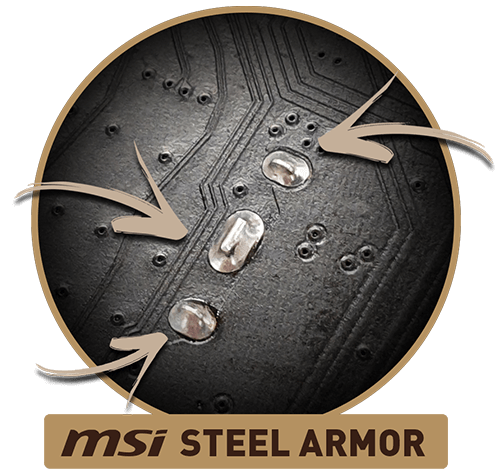

搭载钢铁装甲的Lightning Gen 5 PCI-e
LIGHTNING GEN 5 PCI-E
提供x16 插槽介面，频宽可达到128 GB/s，是上一代速度的两倍

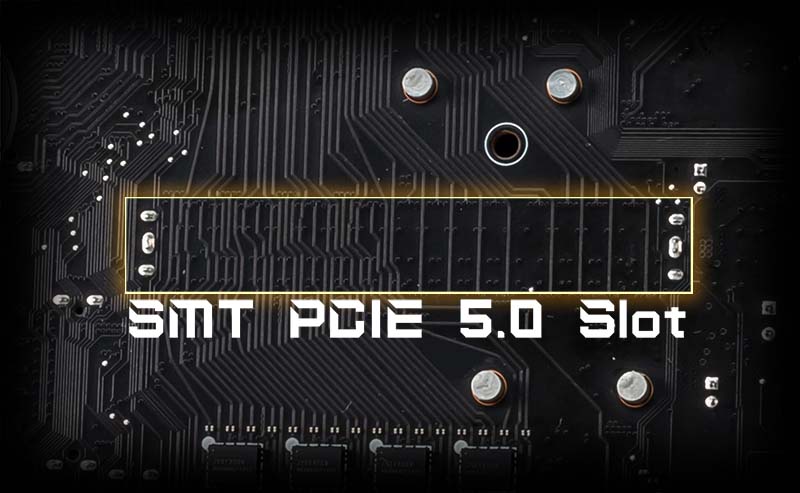

PCIE 5.0 插槽焊接工艺
PCI-E 插槽采用先进的SMT 焊接工艺（Surface Mount Technology），降低杂讯干扰和电噪声、充分支援更高频宽和传输速度的PCI-E 5.0 讯号。
主机板上增加多处焊点进行强化，以支撑沉重的显示卡重量。

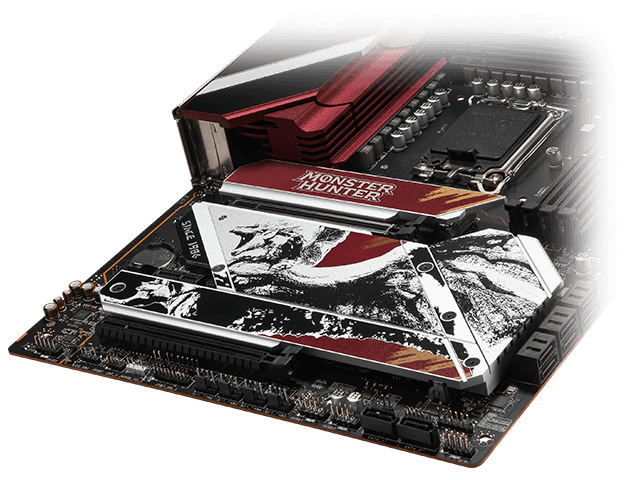

因应未来的快速储存技术
MSI MPG 主板支援所有最新的储存技术标准，用户可以自由选择极速存储装置。更快速启动游戏、下载，比敌人更具优势。
1x
4x
8x

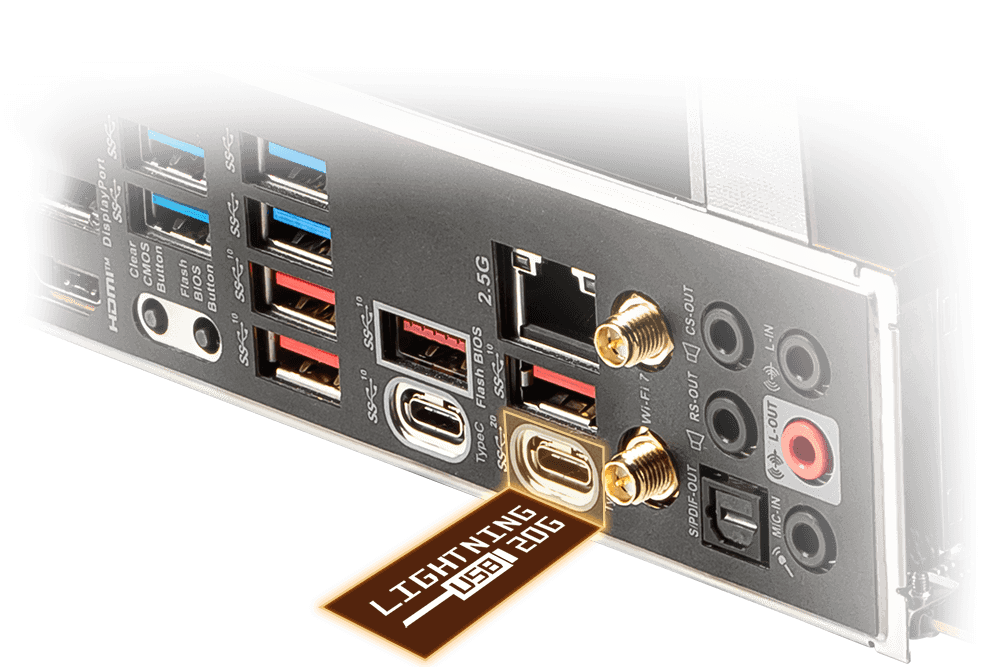

双频宽采用LIGHTNING USB 3.2 GEN 2x2 20G
USB 3.2 前所未有的快速！ MAG Z790 系列主板提供多种选择可增强USB 装备的传输速度，同时搭载后置USB Type-C ，传输速度更高达20Gb/s 。
前置USB TYPE-C
MSI 电竞主机板支援前置USB Type-C，相容最新最快速的USB 装备。再搭配微星机壳，更好的整合性，将带给您最方便的使用体验。
- DDR5
- XMP
- Memory Extension Mode
搭载SMT 插槽的DDR5 记忆体支援
最新的DDR5 记忆体支援，为DDR 性能迈进一大步! 结合独家SMT焊接工艺和MSI Memory Boost 技术，为您激发更强悍的记忆体性能。
先进的SMT焊接工艺（Surface Mount Technology），降低插槽焊点、电磁波和杂讯干扰的不良率，提供DDR5高时脉干净纯净的信号。
XMP PROFILE 简易超频
BIOS里内建EASY XMP (Extreme Memory Profiles) ，经由MSI OC lab 测试认证，更容易自动启用电源设定，以获得最佳的记忆体存取速度和稳定性。

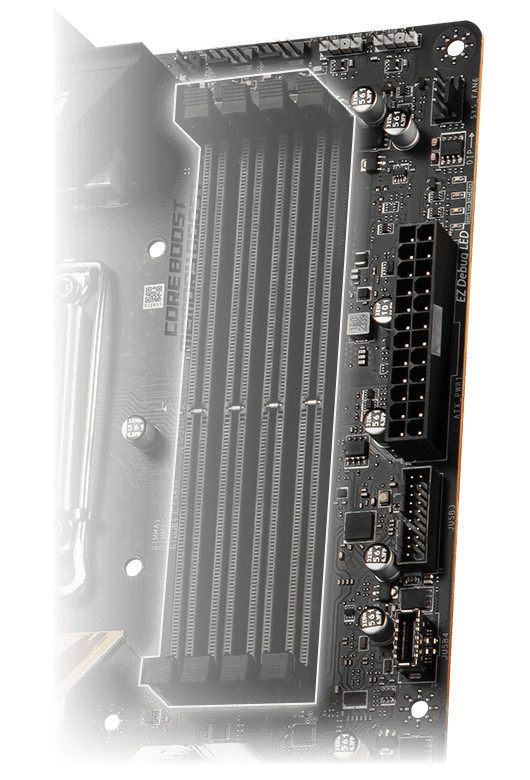

记忆体扩充模式
记忆体扩充模式提供最佳化的记忆体参数，更低的延迟和更高的效能。此外，记忆体扩充模式可以结合XMP 设定以提供最大的记忆体频率，并可依据自己的需求轻松找到最佳配置。
效能模式、 Benchmark 模式和Memtest 模式，让玩家机动性快速调整需求和记忆体超频的理想配置。
- MSI CENTER
- CLICK BIOS 5
- AIDA64
- NORTON 360
- MORE FOR OPERABILITY

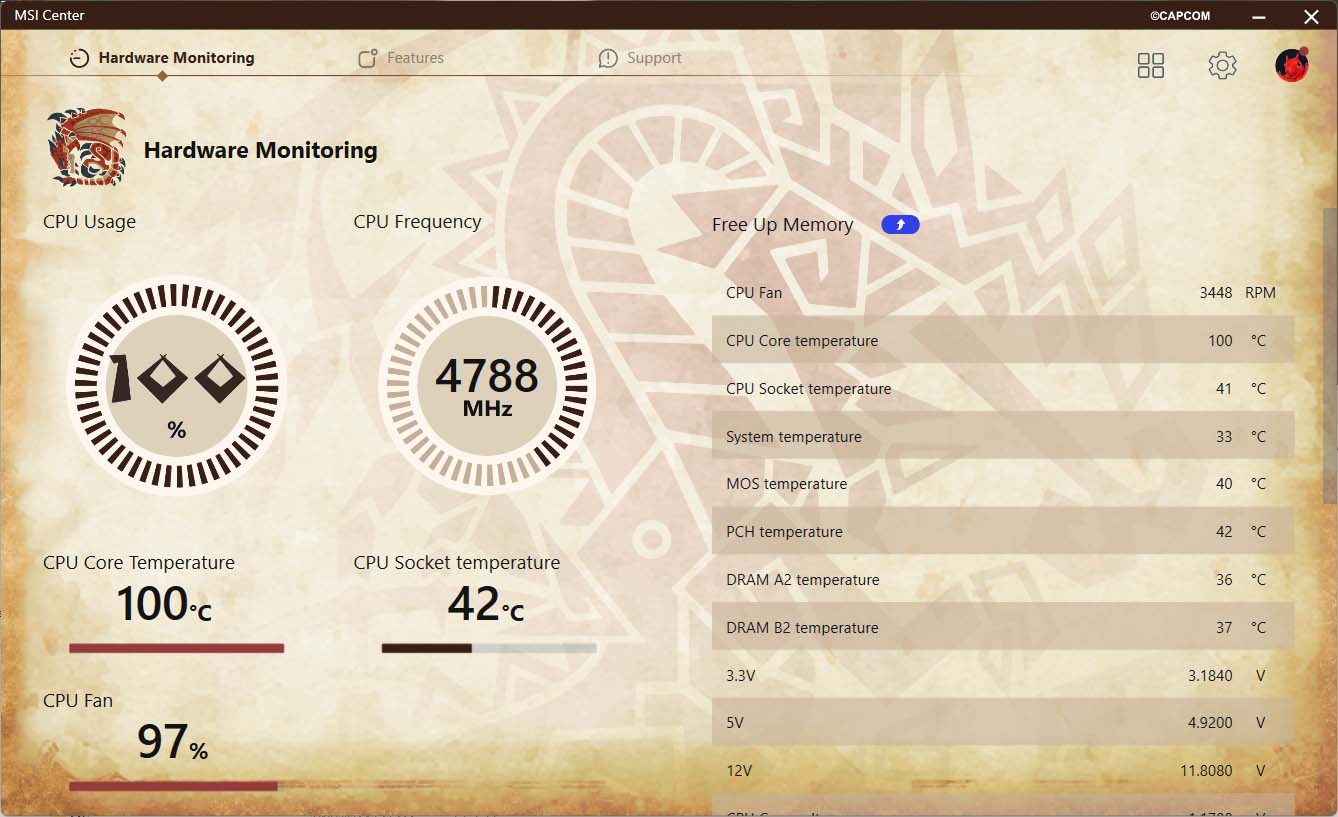

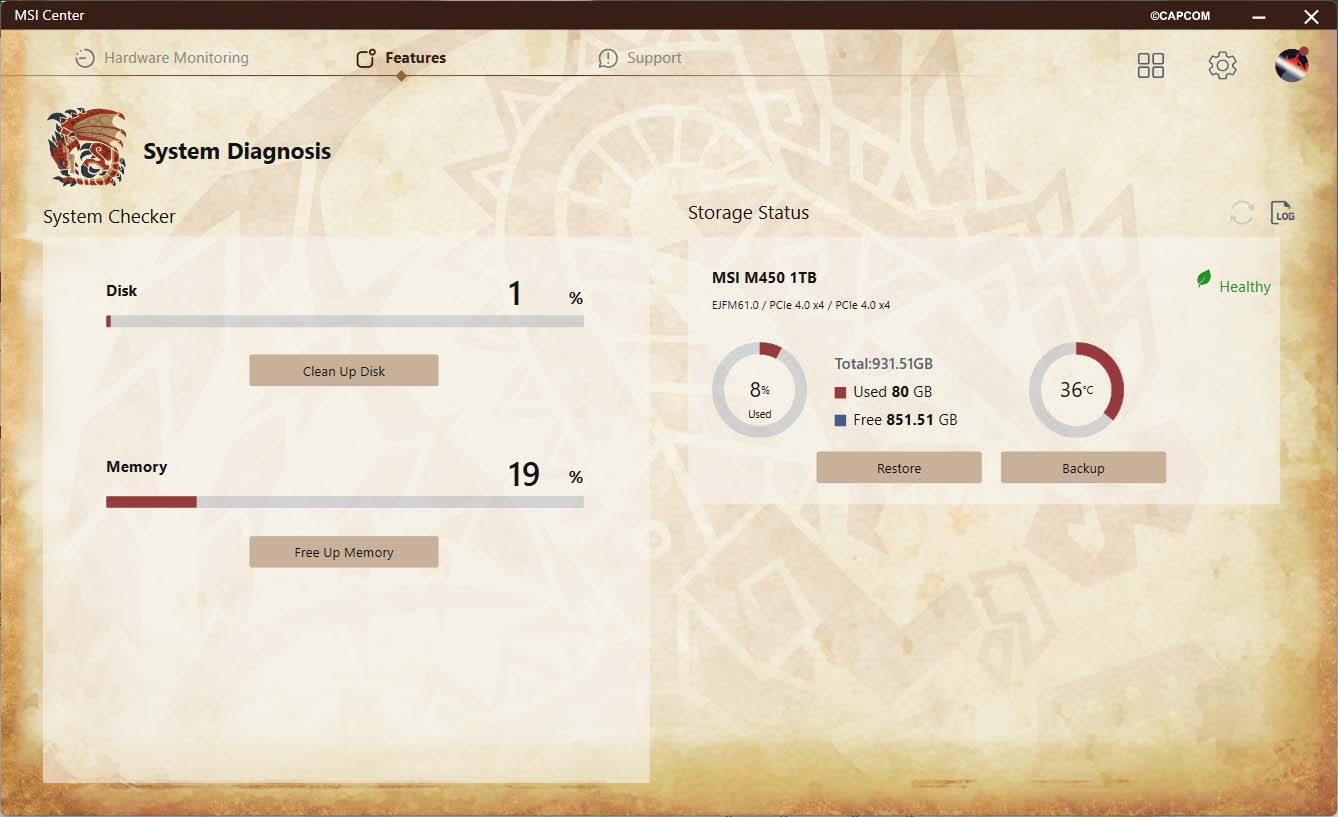

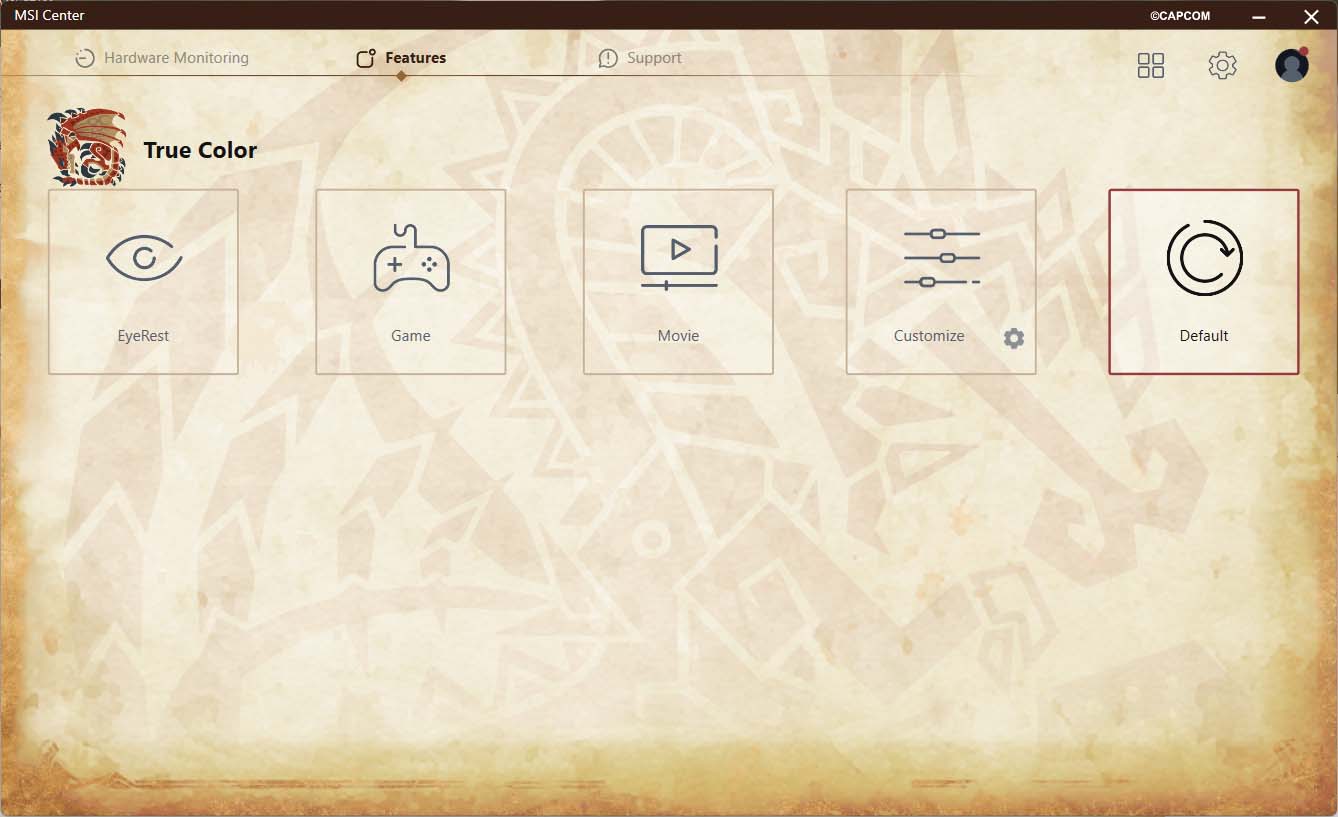

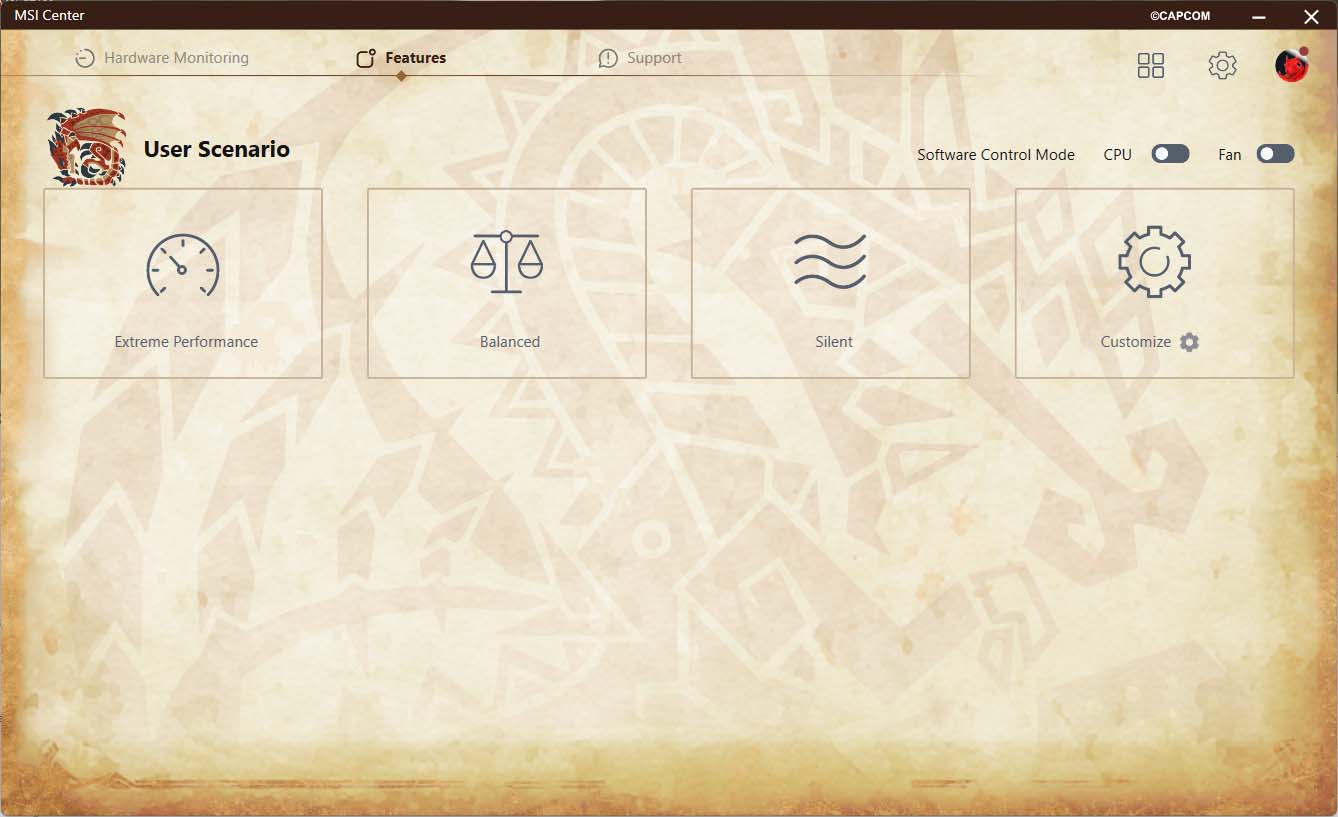

MSI CENTER
MSI 全新的MSI Center 将MSI 所有软体整合到一个应用程序中。进一步控制主机板功能，以释放无限可能性。
CLICK BIOS 5
主机板所搭载的BIOS调整系统，方便使用，可以从中获得游戏性能、优异的使用效率，甚至挑战超频世界纪录！
XMP
从预设的XMP资料夹中选择，并可自动超频相容的DDR记忆体。
VMD (Volume Management Device)
可透过PCIe汇流排直接控制与管理NVME SSD，而不需额外的硬体交换。
M-FLASH
从CMOS设定，即可在几分钟内刷新或升级BIOS，轻松方便。
HARDWARE MONITOR
可即时性观看您的主要硬体资讯，包括温度、记忆体容量，时脉速度和电压。
MEMORY TRY IT
从系统记忆体中获得极致速度，以及更高性能。
SEARCH & FAVORITES
右上角的搜寻和收藏选项可让您快速进入BIOS选单。
AIDA64 EXTREME 独家版本
微星主机板提供AIDA64 Extreme 独家版本60 天免费试用。 AIDA64 Extreme 是一款电脑软硬体侦测诊断软体。通过该软体，您可以在电脑上监控作业系统、主机板、CPU、BIOS…等相关详细资讯，并可储存CSV、HTML 等多种格式文件。
选择使用NORTON 360 DELUXE 加入网路安全
为您的设备提供多层保护、线上隐私功能包含安全VPN，以及暗网监测，并全数整合在单一解决方案中。使用MSI 主机板，即可免费试用Norton 360 Deluxe 60 天。
- 提供高达50 GB云端备份空间
- 即时威胁防护和智慧型防火墙
- 密码管理员
- PC SafeCam
MSI 试用优惠不适用于现有的诺顿客户。如果您已订购诺顿方案，则需要选择退出订购才有资格享受此优惠。有关重要的订阅、订价和优惠详情，请参阅NortonLifeLock 许可和服务协议。 NortonLifeLock 产品和服务隐私声明。
Resizable BAR (Re-Size BAR)是一项进阶PCI Express 功能，可以让CPU一次完整存取GPU的记忆体，减少与GPU的来回沟通，进而改善许多游戏的效能.
Tile 追踪技术整合至Intel Wi-Wi 解决方案，可以帮助您立即追踪到您的电脑装置位置。

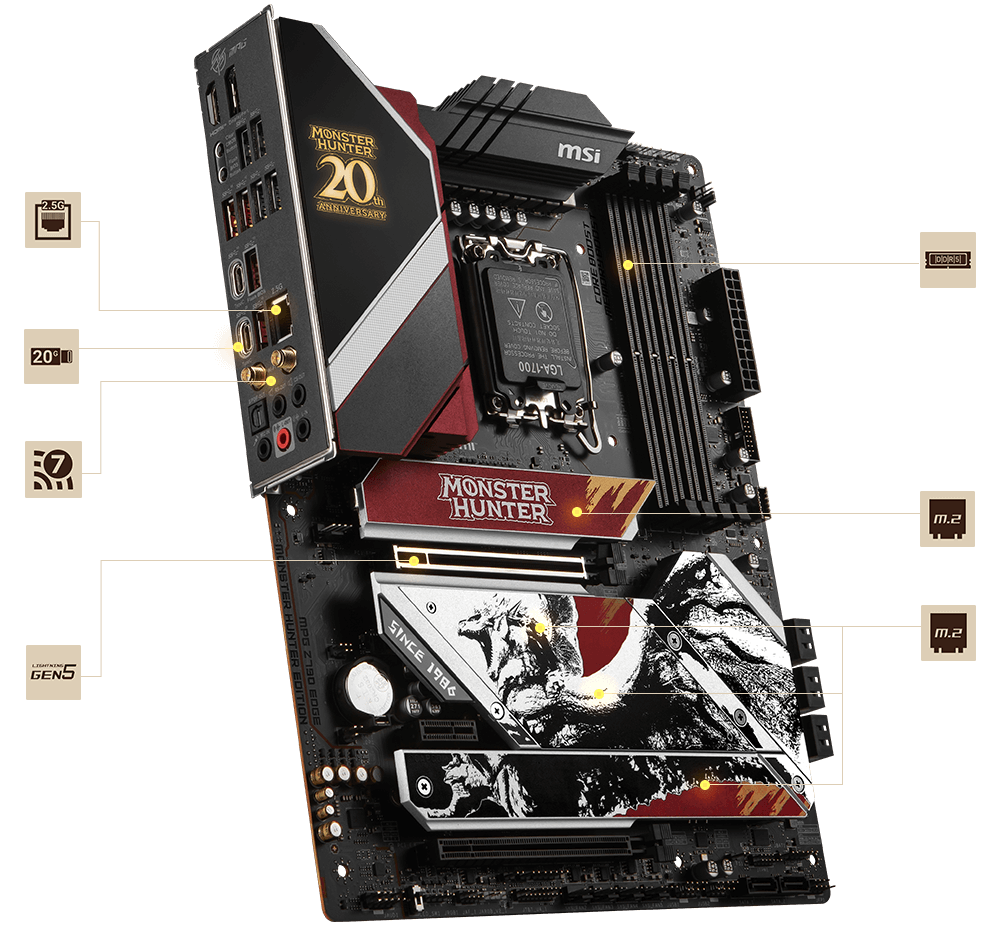

连接性
- 音效
- mystic light
- 网路连线
- Audio Boost 5
- Isolated Analogy Structure
audio boost 5
- 高清晰度ALC4080 音频处理器
- 高品质音效电容
- 高品质音效S/PDIF 连接埠
- 耳机功率扩大晶片
- AUDIO 线路独立区域
- DE-POP 保护机制
音效连接埠的隔离架构设计
为了提供清晰的语音，微星设计独特的——隔离结构设计。音效连接埠加上金属框架，与内部构造完全隔离，让音质更新清脆无杂讯。
* The image above is an illustrative reference. Please refer to specification pages for more details.
- Mystic Light
- Synchronize
- DEDICATED JAF HEADER
挥洒主机的炫彩灯效
MSI Mystic Light 拥有1680万种颜色和各种鲜艳的RGB LED 效果。可以轻松透过软体进行控制调整。
轻松延伸您的RGB体验
利用Mystic Light 扩充插槽，可以增添RGB 灯条或其他RGB装置设备。 Mystic Light 软体直觉式介面，更方便您操作控制，无需再另外单购RGB控制器。
* Gen2 设备仅支援7 种RGB 灯效
附加风扇和ARGB 接头
MSI 独有的JAF 介面，可以让MSI 自己的菊花链风扇透过单一线材连接。或者，可以使用专用Y型线材，将JAF 接头转换为ARGB gen 1 和FAN 接头，从而简化和优化整个组装过程。

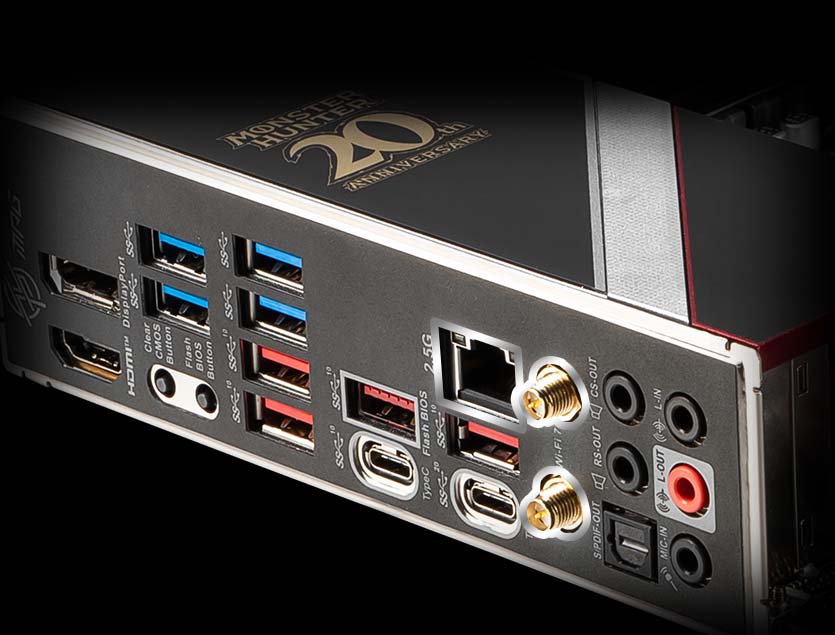

- 2.5G LAN & WI-FI 7
- WIFI 7 解决方案
高频宽、低延迟网路连线
MSI 配置优质网路解决方案，更快的惊人传输速度，彻底满足玩家的苛刻要求。
- Wi-Fi 7
- Bluetooth 5.4
- 2.5G LAN
- 独家磁吸式天线

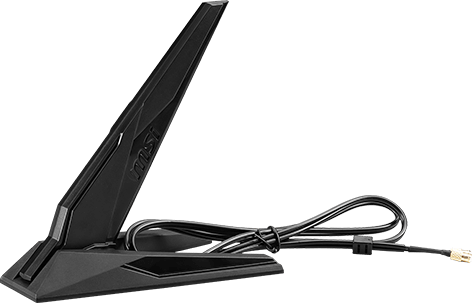

- 附有磁吸基座的EZ天线
最新的无线解决方案WI-FI 7
最新的无线解决方案Wi-Fi 7 ，新世代大跃进，多项改进技术，满足时下越来越多无线装备对庞大频宽的渴望。
*Windows 11 compatibility only
与Wi-Fi 6 (802.11ax) 相较，Wi-Fi 7 (802.11be)提供更高的速度、更大的频宽，大幅降低延迟问题，拥有更好的连线效率。并提供更长的电池使用寿命，在拥挤环境中也能提供更佳性能。
Wi-Fi 7 连线速度高达5.8 Gbps ！比之前的Wi-Fi 6/6E 标准快2.4 倍， Wi-Fi 7 将成为未来的连线主流。
前几代Wi-Fi 频宽为160MHz 。 Wi-Fi 7 将频宽提升至320MHz（6GHz ）——确保在最大速度传输时，也能同时拥有高稳定性。
更高的正交振幅调变（QAM，Quadrature Amplitude Modulation），每个封包可以携带的数据就越多。 Wi-Fi 7 将调变方案从1024-QAM 增至4096-QAM，进而提高峰值传输速率和网路流量。
Wi-Fi 7 可使设备能够跨多个频段和通道同时发送和接收数据，满足未来扩充无线设备时，也能应付庞大的流量需求。
更多产品

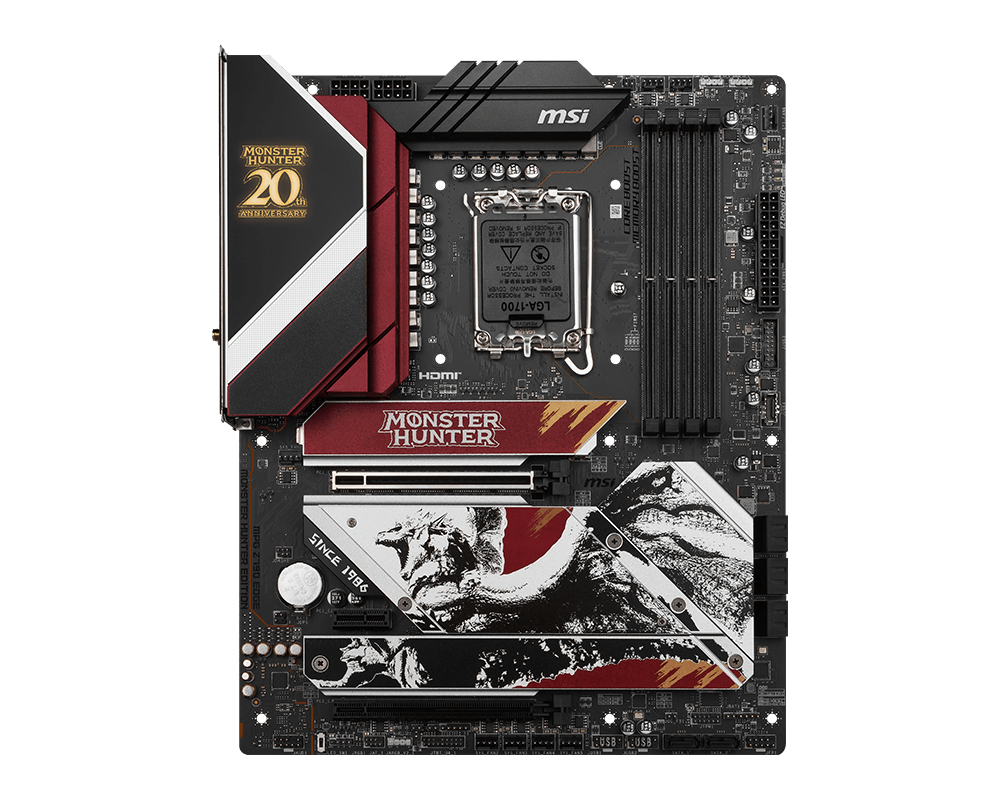

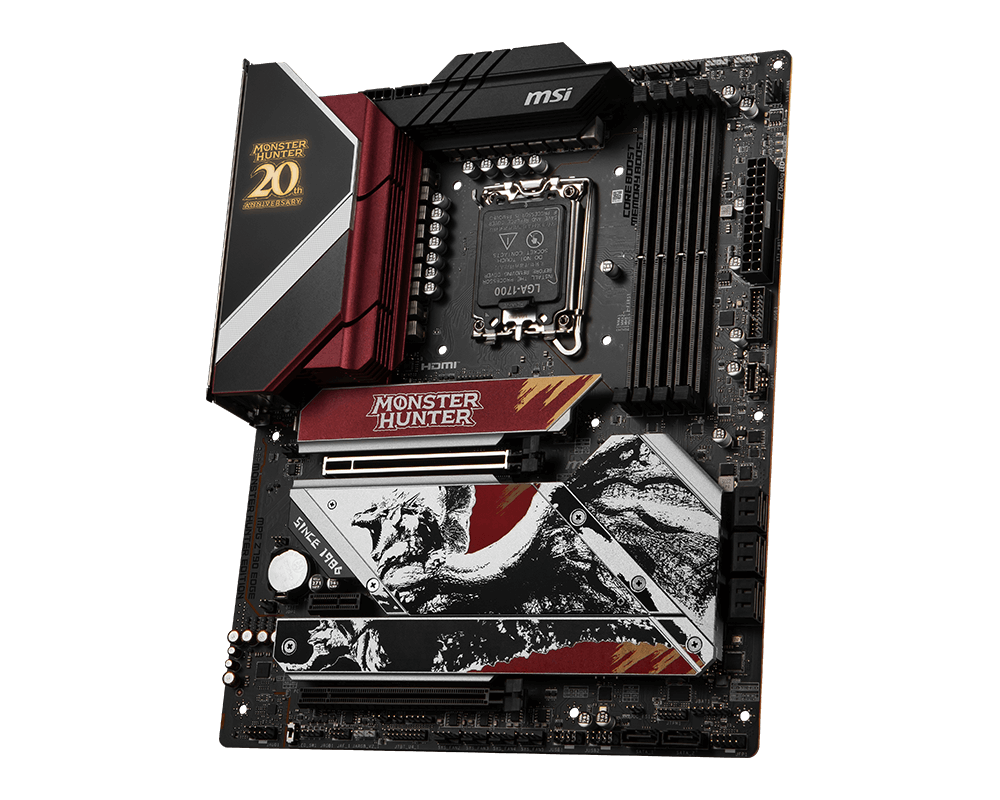

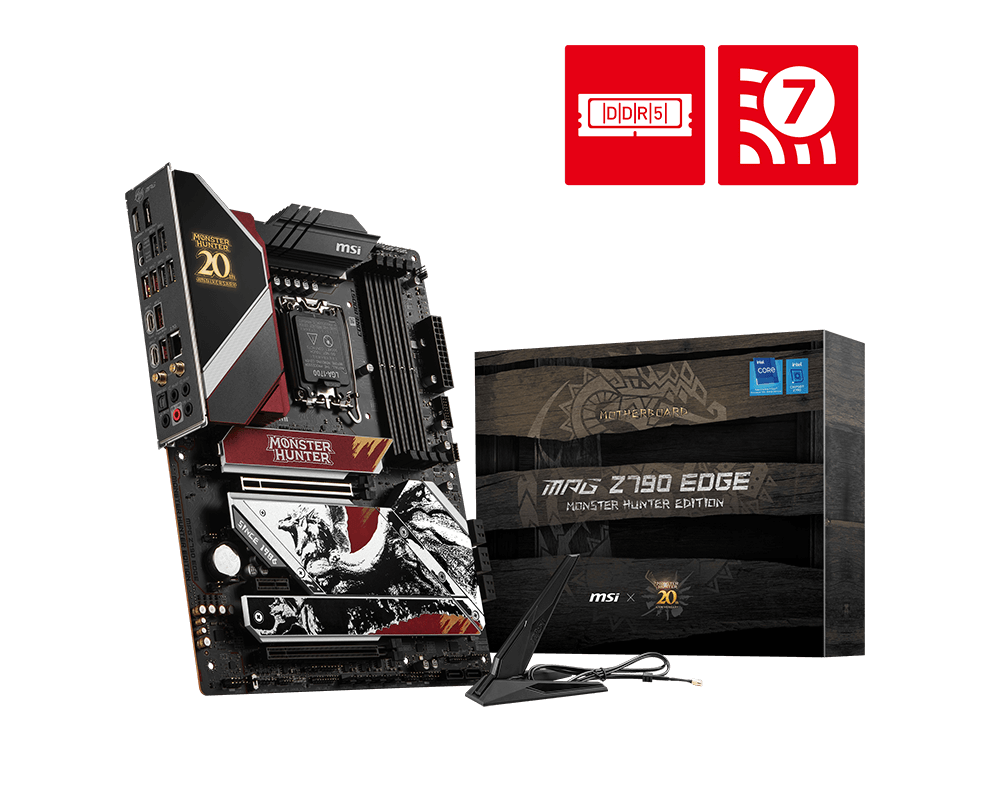

MPG Z790 EDGE MONSTER HUNTER EDITION
- 支援LGA 1700 脚位的第14 代/ 13 代/ 12 代Intel ® Core™ / Pentium ® Gold 和Celeron ®处理器
- 支援DDR5 记忆体，高达7800+(OC) MHz
- 闪电极速游戏体验：PCIe 5.0 插槽、Lightning Gen 5 x4 M.2、USB 3.2 Gen 2x2
- 强化供电设计: 16+1+1 镜像式电源管理、双8-pin CPU 供电连接埠、Core Boost、Memory Boost
- 优质散热解决方案: 搭载导热管的散热片加大、使用7W/mk 的MOSFET 散热垫、拥有额外电容的散热垫和M.2 Shield Frozr ，打造高性能和不间断游戏体验的系统。
- 搭载Wi-Fi 7 解决方案的2.5G LAN：针对专业工作者与娱乐创作者需求，升级网路解决方案，提供更安全、稳定、快速的连线体验。
- AUDIO BOOST 5: 让您的耳朵沉浸在录音室等级的音效品质，提供最身临其境的游戏体验。
- 高品质PCB : 6 层PCB 采用2oz 厚度铜和伺服器等级料件。

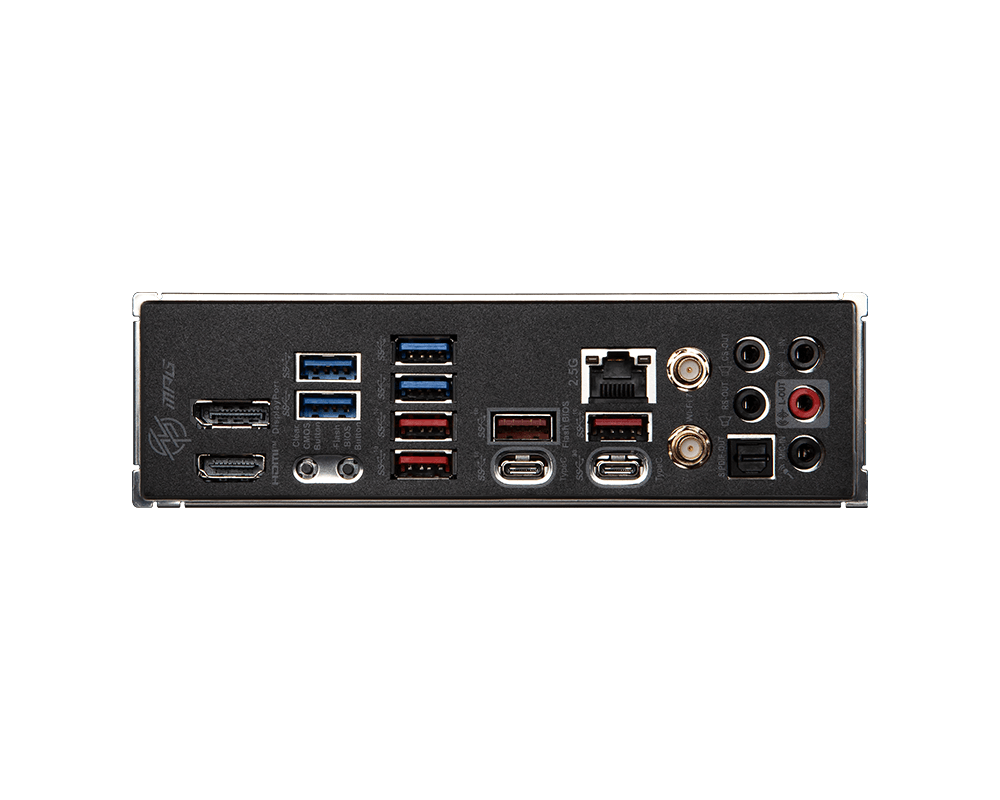

- 预装I/O 上盖: 更好的EMI 保护和安装便利性。
