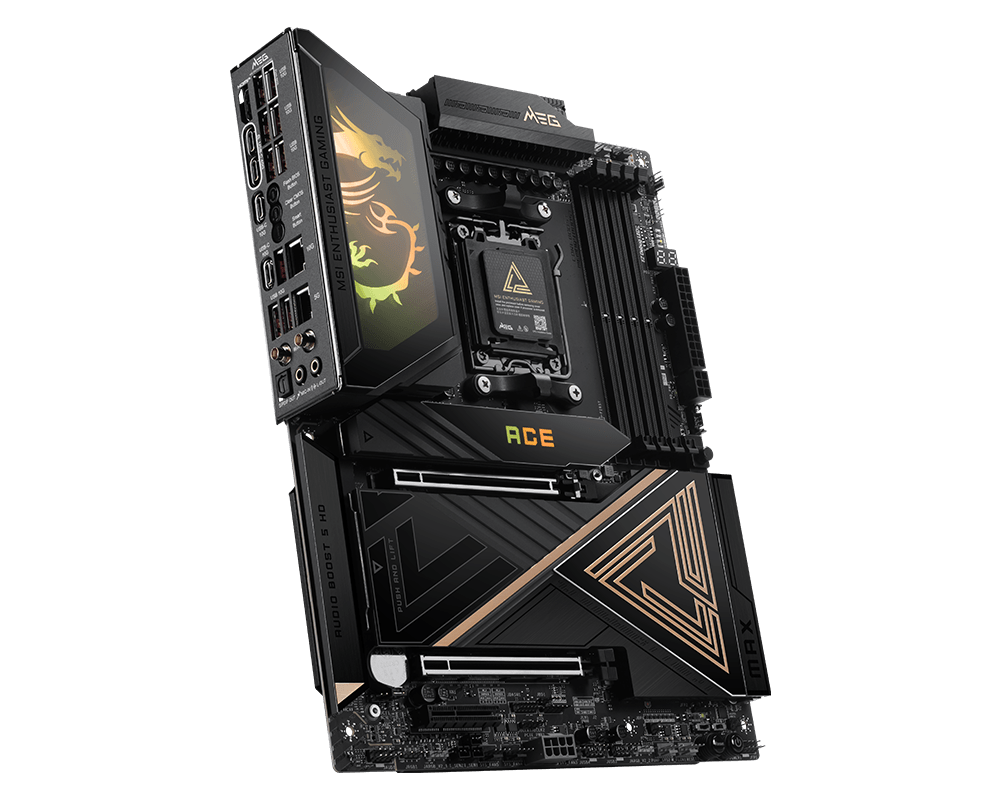

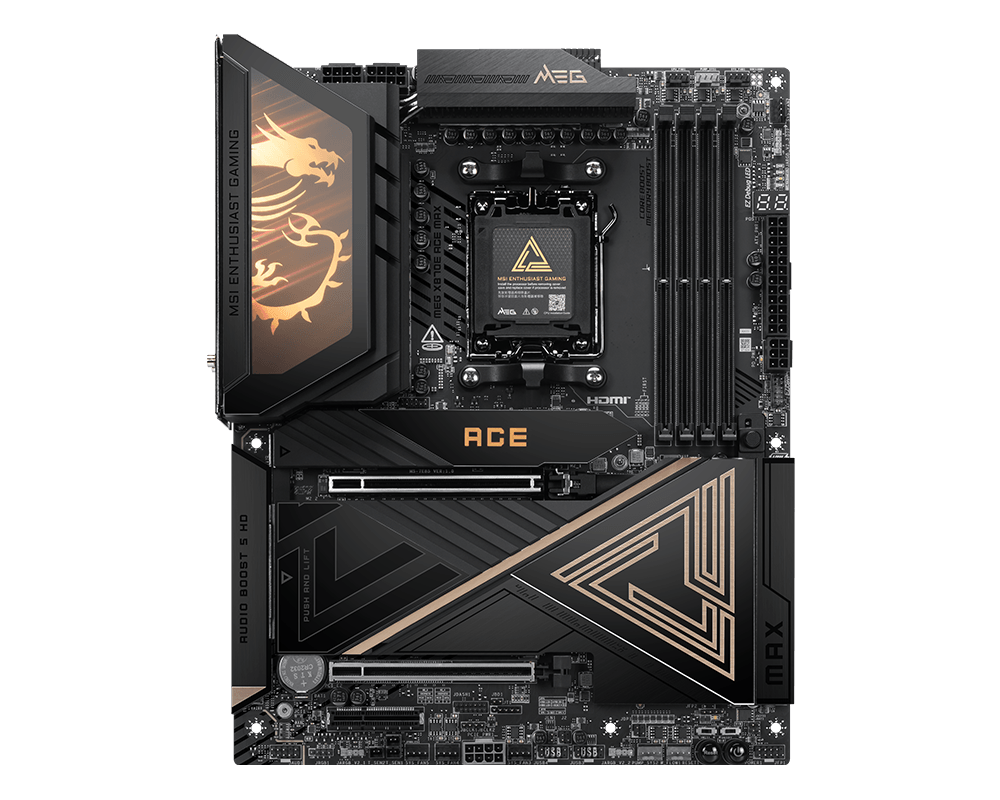

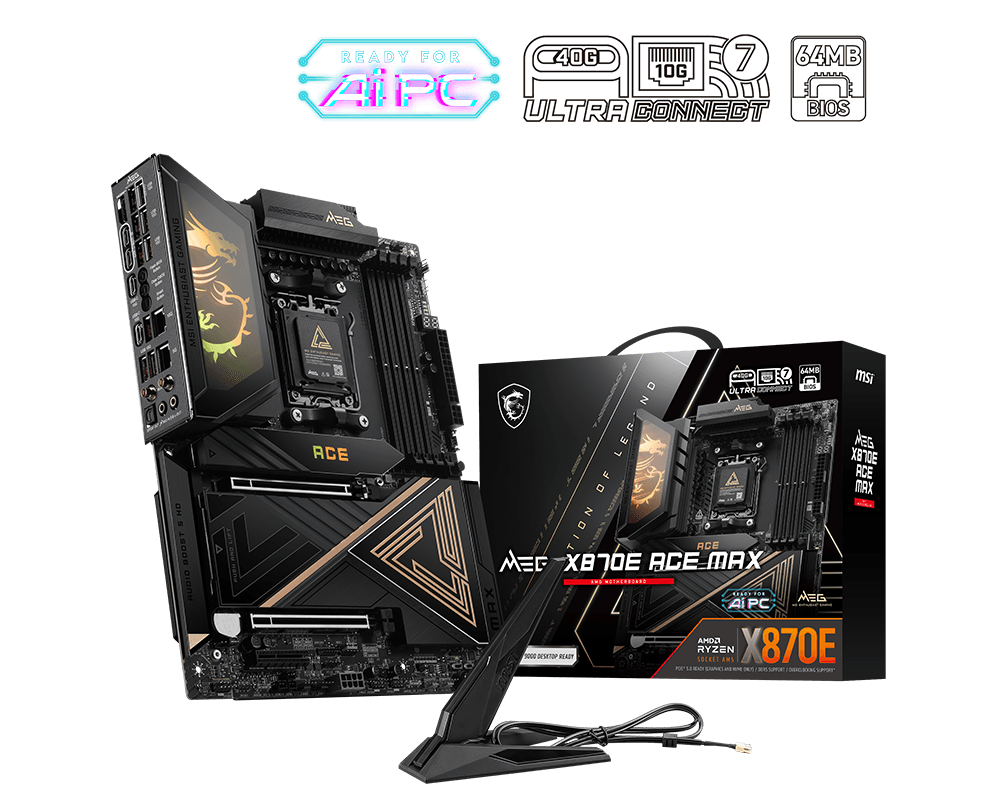

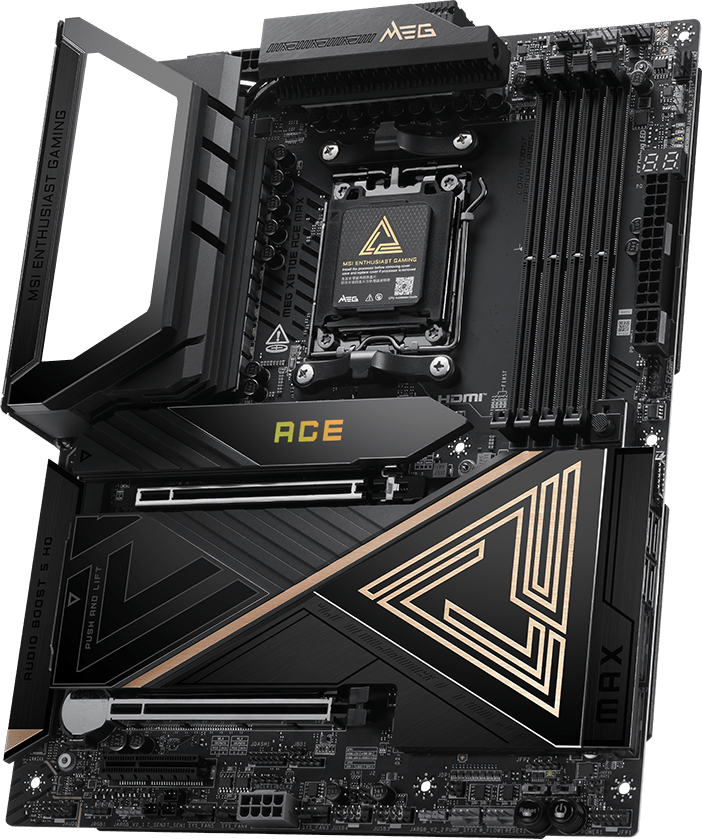

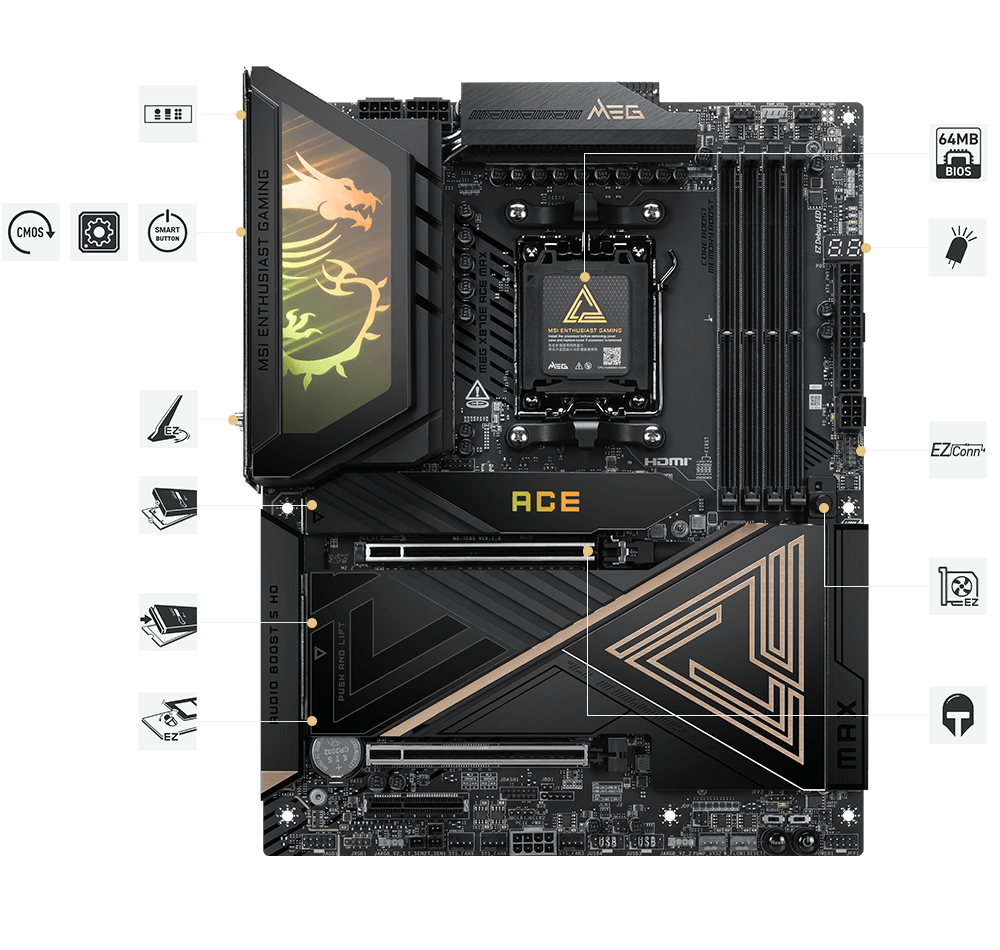

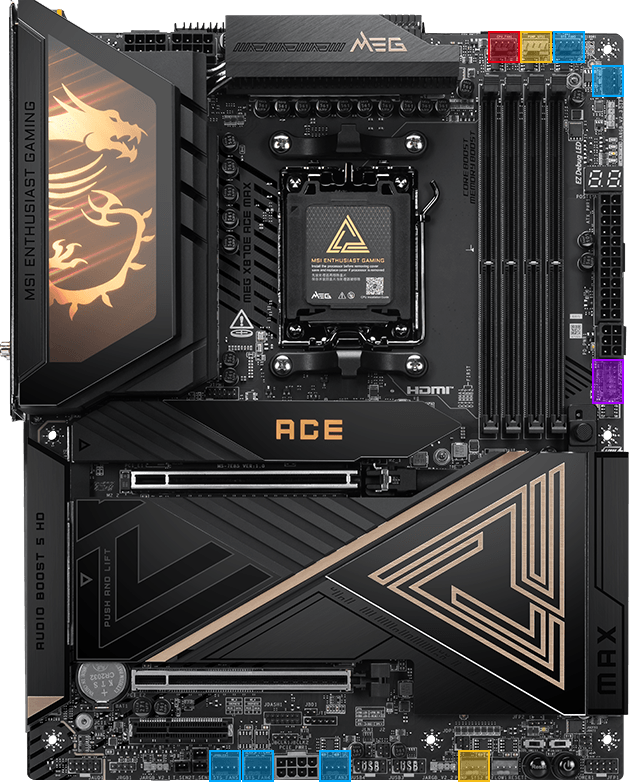

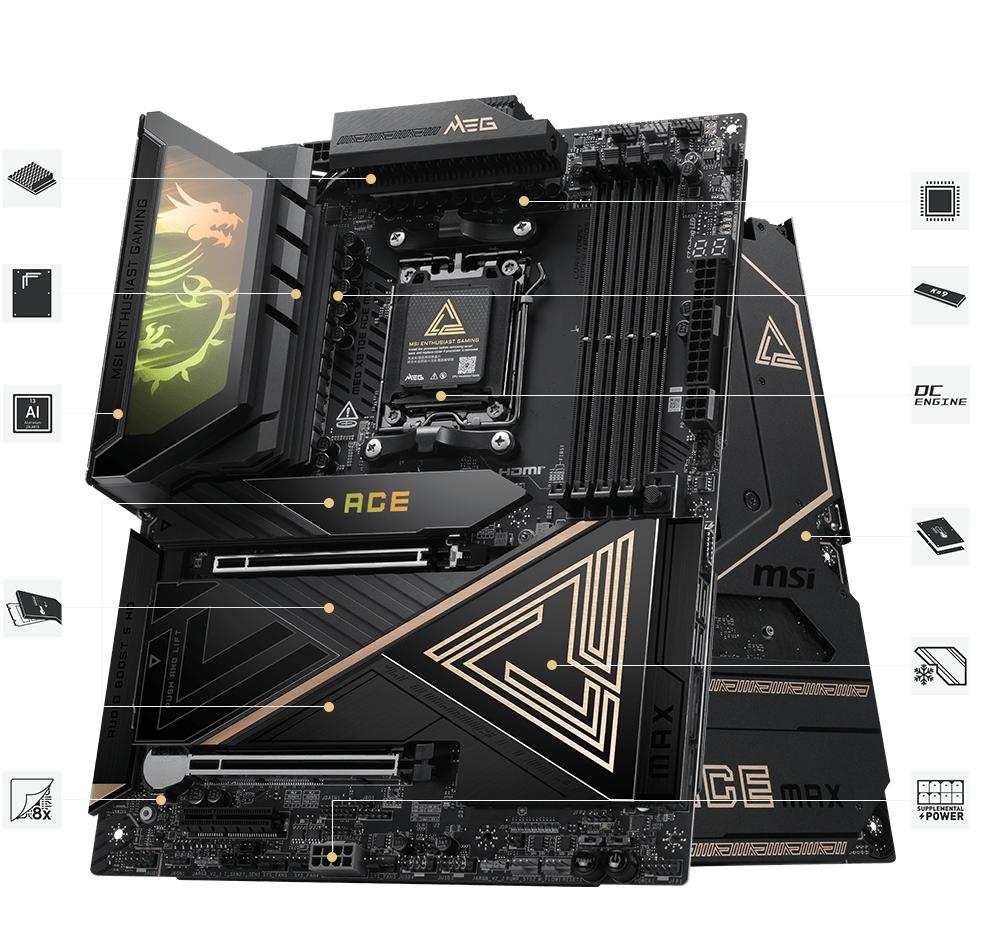

MEG X870E ACE MAX 采用利落的黑色金属铭牌搭配抛光金色点缀，高规用料与精湛工艺， 带来极致奢华的视觉感受。主板采用最新一代 AMD X870E 芯片组，支持 AMD Ryzen 9000／8000／7000 系列处理器， 并搭载 OC Engine、PCIe 5.0、10G + 5G LAN、USB4、Wi-Fi 7，以及高阶 Frozr 散热设计 与 EZ DIY 友善组装设计，提供更优异体验。
步骤更少 安装更方便
18+2+1 智能供电设计
一键超频
优异散热设计
高速连接
UI/UX最佳化设计
Ready for AI PC
微星主板结合强悍的硬件配置与独家先进技术，满足游戏玩家与 AI 使用者的需求。同时，MSI 将 AI 功能融入 MSI Center 与 BIOS，使操作更加直观方便
AI Engine
提供多项同步项目，自动优化应用程序运行，营造流畅舒适的使用体验。
AI LAN MANAGER
针对网络性能进行优化，少延迟，带来流畅的在线体验。
Frozr AI Cooling
智能调节风扇速度，确保系统在凉爽稳定的高性能状态下运行。
AI Boost
MSI 独家技术，透过超频NPU 提升AI性能。
最佳效能
波浪式鳍片设计
直触式
交叉导热热管
铝合金散热片
双面
M.2 Shield Frozr
8层服务器级PCB
2oz 厚度铜
18+2+1 供电设计
9W/mK MOSFET 导热垫
OC Engine
金属背板
扩展式南桥散热片
额外 8pin 供电

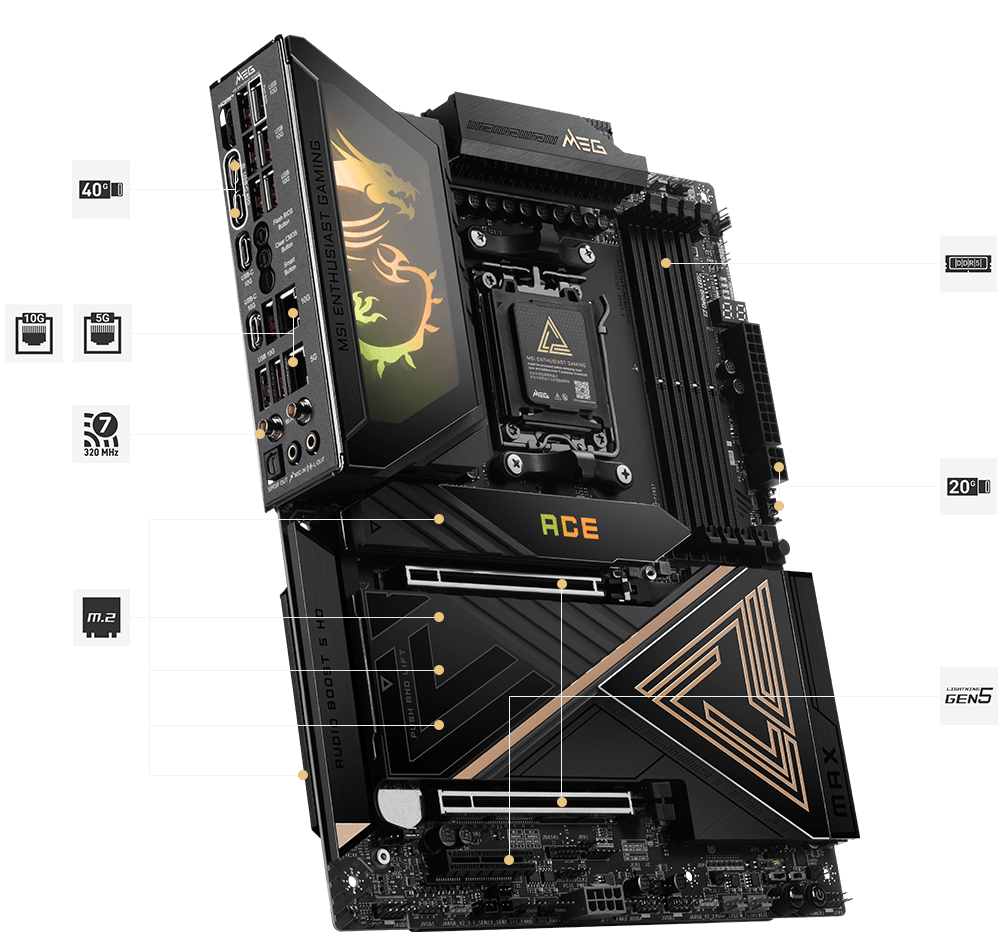

高速连接
双 USB 40G Type-C
10G + 5G LAN
满速 Wi-Fi 7
支持5×M.2 插槽s
支持GEN 5
支持DDR5内存
前置 USB 20G Type-C
支持 60W PD 快充
Lightning Gen 5
PCIe 插槽
轻松组装
预装 I/O 面板
Clear CMOS &
Flash BIOS &
智能按键
直插式天线
第二代磁吸式
M.2 冰霜铠甲
第二代免工具M.2 冰霜铠甲
第二代免工具M.2快拆
64MB 大容量BIOS
数字侦错灯
EZ Conn 设计
显卡快拆设计
第二代金属装甲
EZ DIY
- ONE-FINGER
- ONE HAND
- ONE STEP
- ONE GLANCE
- ONE CLICK
- 显卡快拆设计
- EZ M.2 安装
- EZ 按钮
- EZ 切换

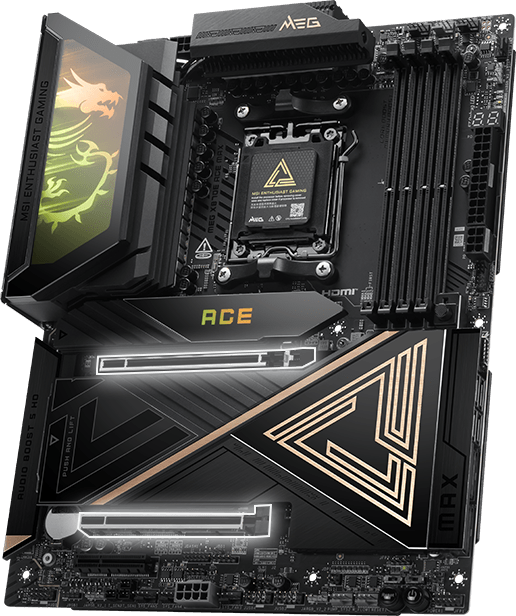

易于操作的回弹机制设计，只需轻轻一按即可快速移除显卡。 即使在机箱内拥挤空间中，也能轻松升级显卡，简化整体流程并提升使用体验。
微星精心研发，SSD安装与拆卸无需螺丝，大幅提升便利性。
MSI独家的EZ M.2 Shield Frozr II与EZ M2 CLIP Il. M2安装变得轻松无比.只需将SSD插入插槽轻轻推动问即可固定;若要卸下SSD. 也只需要将门锁向外弹开。整个过程顺畅无比，完全不需要使用任何工具， 一根手指就能享受完美的 DIY 体验。
全新登场的 MSI EZ M.2 CLIP II拆卸器是一款方便的小工具.透过此工具. 使用者可轻松将EZ M.2 CLIP II从主板上拆下.重新安装至任意想要的 M2插槽. 该工具会随 MSI 主板的配件一同附赠.
MORE FOR DIY FRIENDLY
不需要CPU和内存即可再次成功启动。 更多内容
EZ 切换
双BIOS切换
当主要 BIOS 出现错误时，能在一秒切到备用 BIOS。
EZ LED 切换
只需一键即可关闭连接到主板上所有装置的LED灯
- 金属背板
- 预装 I/O 面板
- 保护措施

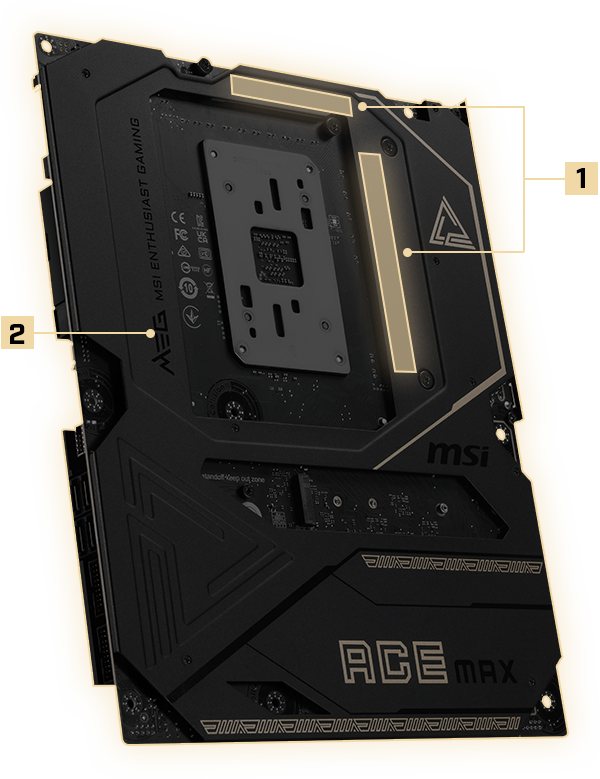

厚实金属背板不仅可以让附有专用散热垫的MOSFET降温.同时可以强化主板保护零件.避免 PCB 弯曲.安装上也更方便、更安全。
- 专用导热垫
- 金属材质

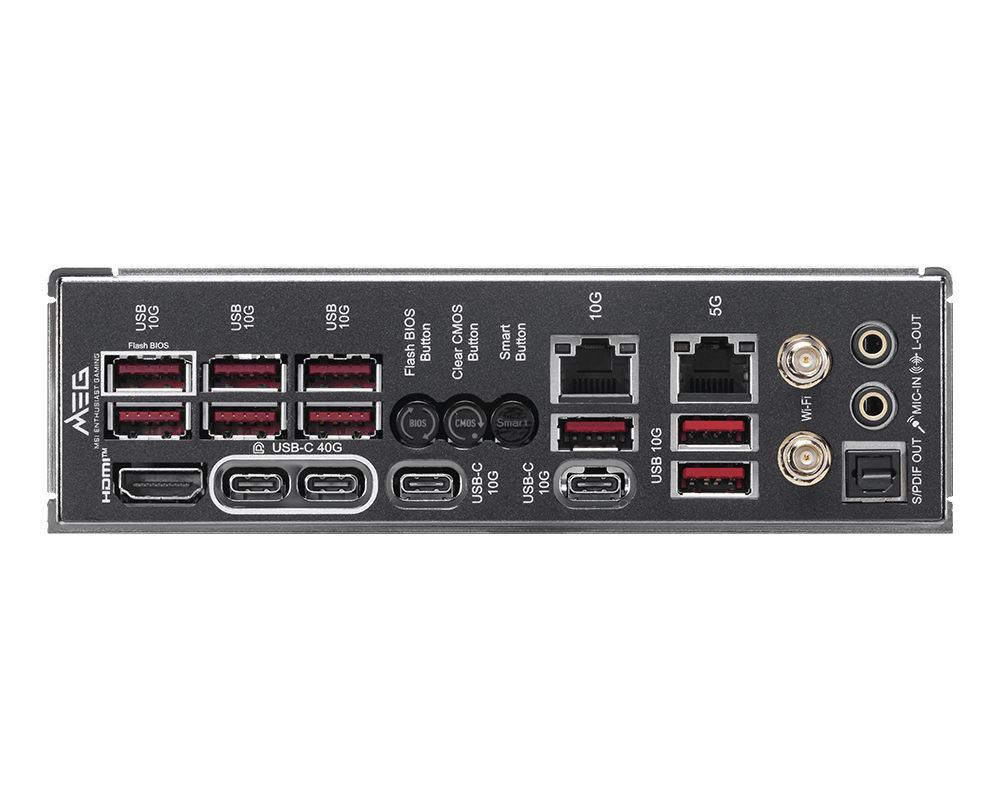

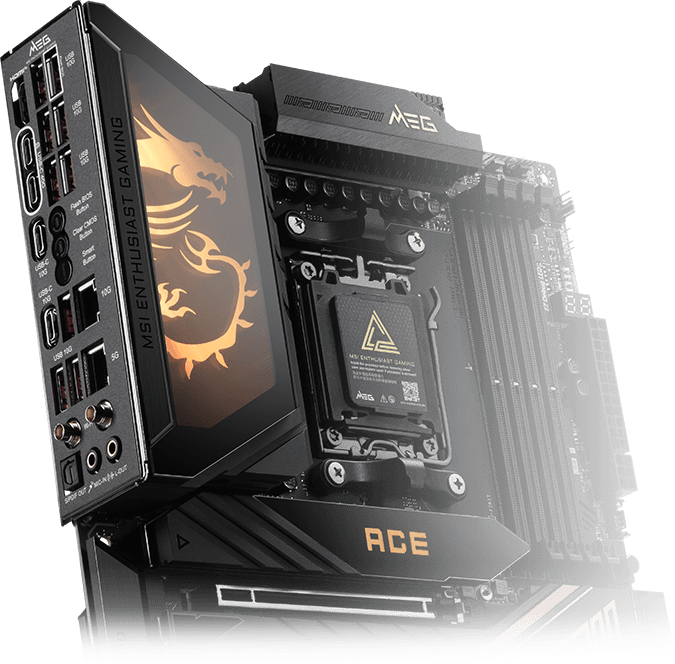

组装主板过程中不再需要额外安装 I/O 挡板。预装I/O 挡板，可以更贴合、坚固，提供最好的保护力。
保护措施
MSI主板电路区域清楚标示机箱螺丝锁点须避开的位置，让此区域净空。每个螺丝孔都有附加保护漆，防止零组件刮伤或损坏主板。
防刮保护
区域净空
双重防静电保护
- 直插式天线
- 超频跳线接针
- EZ CONN设计 JAF2
- 一体式机箱跳线
- EZ 驱动安装
微星 直插式天线，不需旋转即可紧密接上，轻松完成安装。
主板上内建的双 2-pin Direct OC 可让超频变得更简单， 用户能直接从操作系统中进行流畅且精准的 BCLK 调整。此外，也能在 BIOS 设定中进一步自定义，可以细微调整频率，提供更高的灵活度。
*跳线配件需自行购买。
MSI 的EZ Conn 接头可轻松连接MSI EZ 系列风扇（7 pin）或MSI 一体式水冷（11 pin）。 如果您没有上述产品，我们也提供1 对3 EZ Conn 线材，可连接ARGB 灯、系统风扇和USB 装置。
ARGB + 风扇 + USB
MSI 水冷
MSI EZ 系列 风扇
附赠线材可快速直接串接主板前方面板。
一连接到网络，MSI Driver Utility Installer 将自动检测并显示合适的驱动程序和实用程序，您只需点击几下即可下载和安装 了解更多

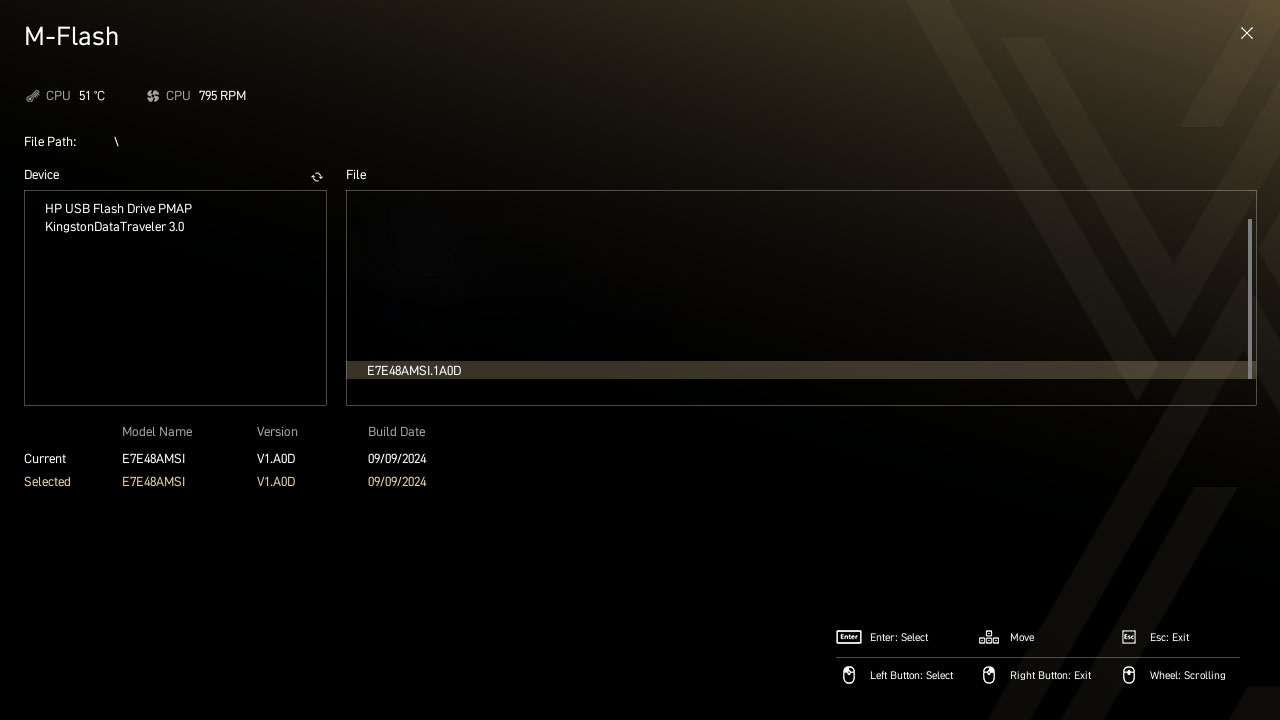

USB 内含驱动程序，可存取BIOS 程序文件。插上USB 即可进行BIOS更新

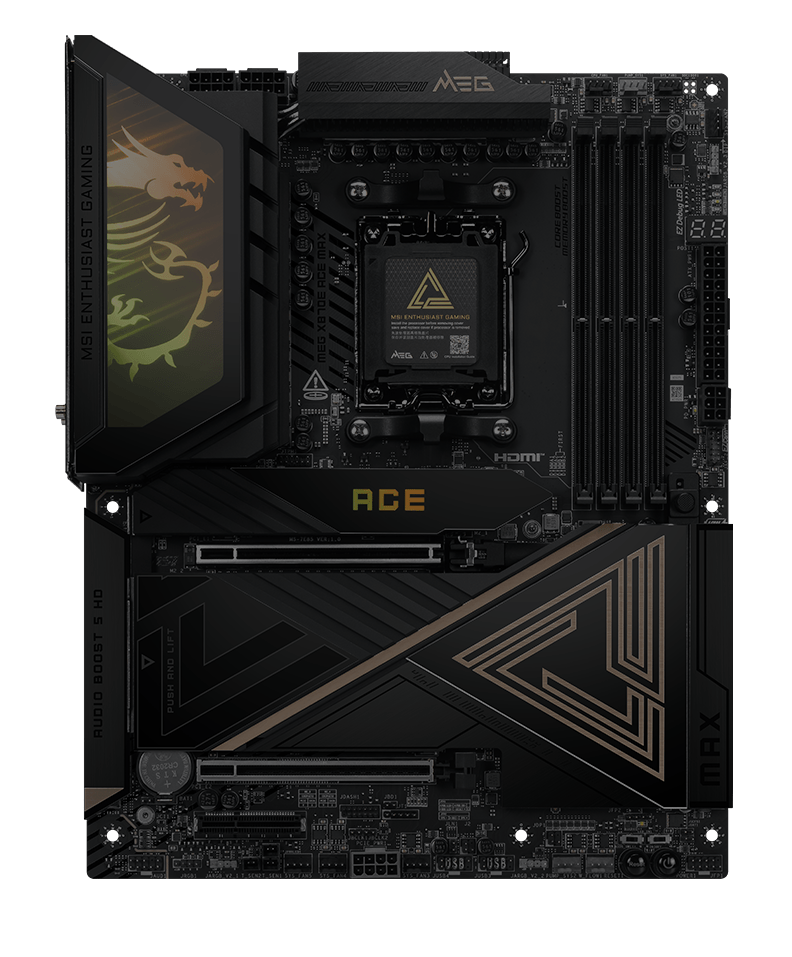

- EZ DEBUG

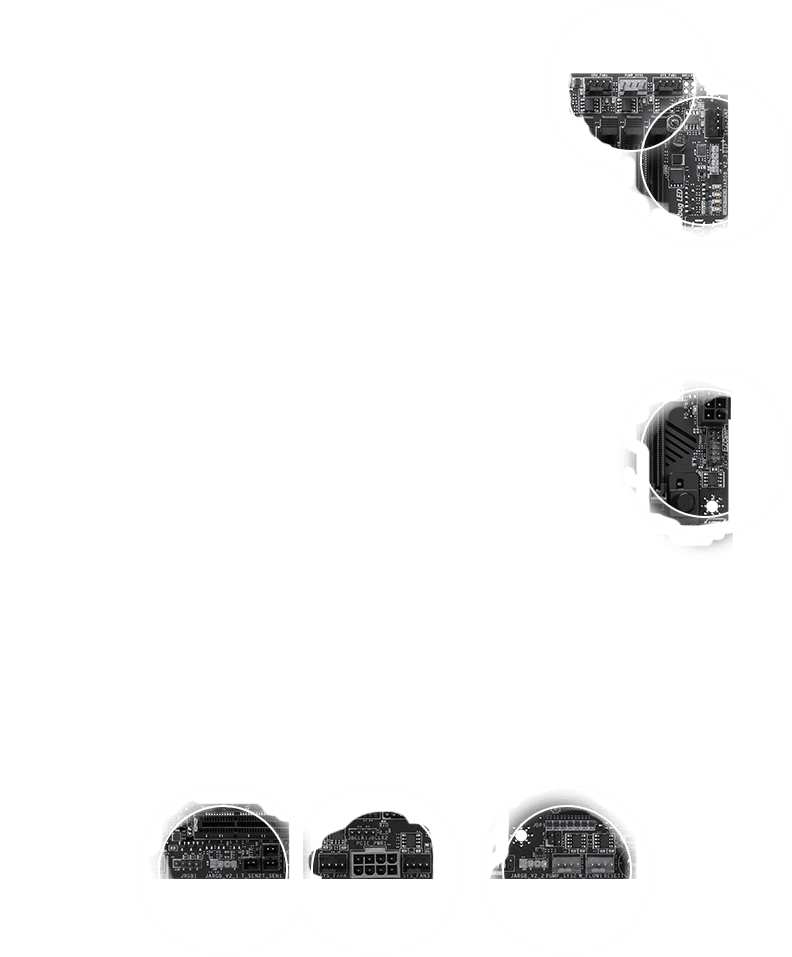

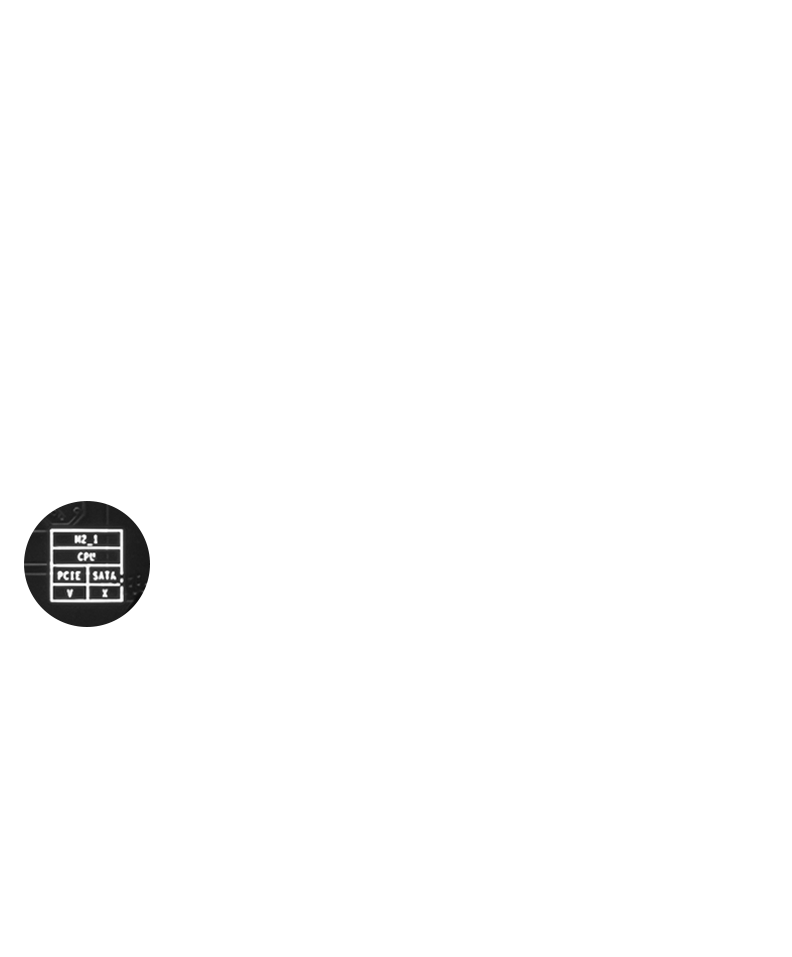

- 轻松识别
EZ DEBUG 灯
主板上 LED 出错指示灯，可快速显示问题根源，以便您准确判断并重新启动运行。
数字侦错灯
错误代码以利您故障排除。同时，还可以监控温度。

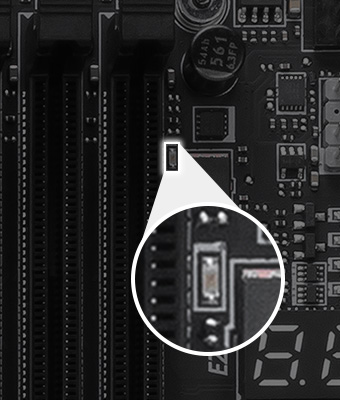

内存检测灯
当侦测到插槽中的内存故障时，此 LED 灯会亮起，以利故障排除。
- 简易超频
- EZ 优化

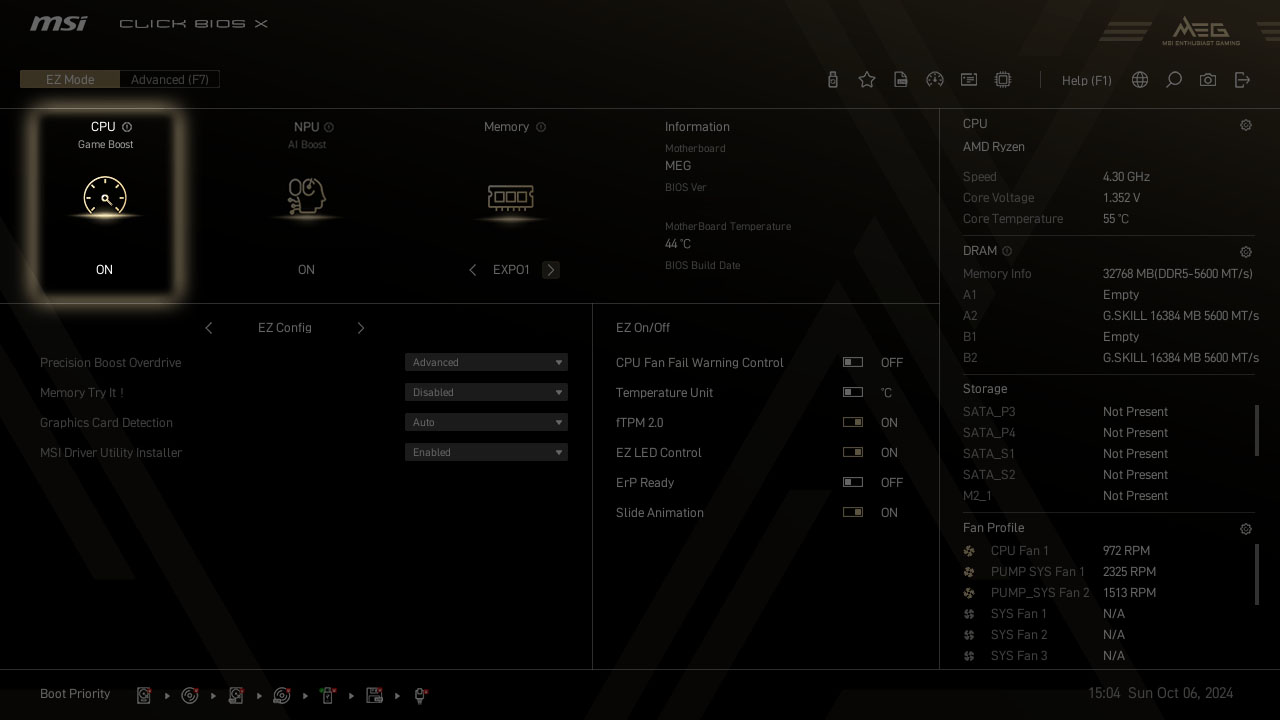

一键超频
虽然超频对某些人来说可能过于复杂，但 MSI Click BIOS X 设计多款一键超频功能， 就是要让处理器和内存超频变得更简单，不再需要复杂设定，即使没有超频经验的玩家也能轻松提升系统性能。
-
GAME BOOST
一键 CPU自动超频，可瞬间优化您的处理器性能，调整至最佳水平。
-

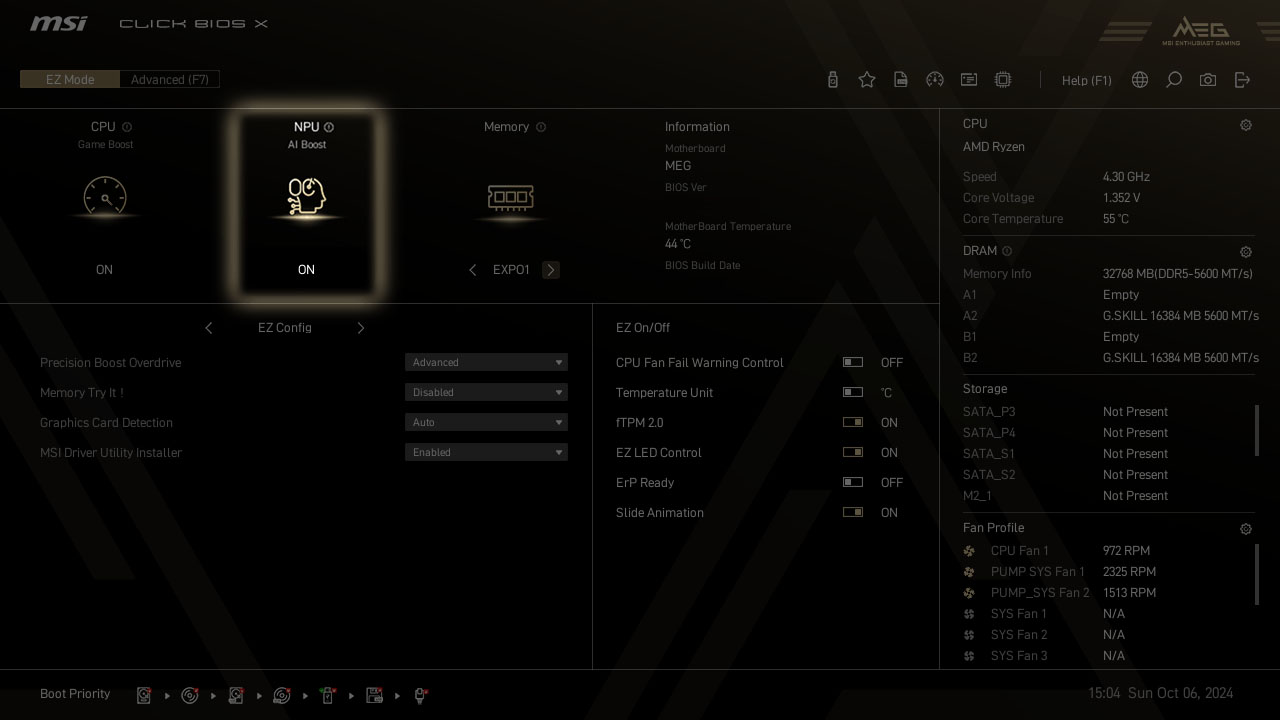

AI BOOST
智能算法能提升 NPU 效能，在额外运算能力时，提供最佳的 AI 性能。
*需搭配兼容处理器启用。 -

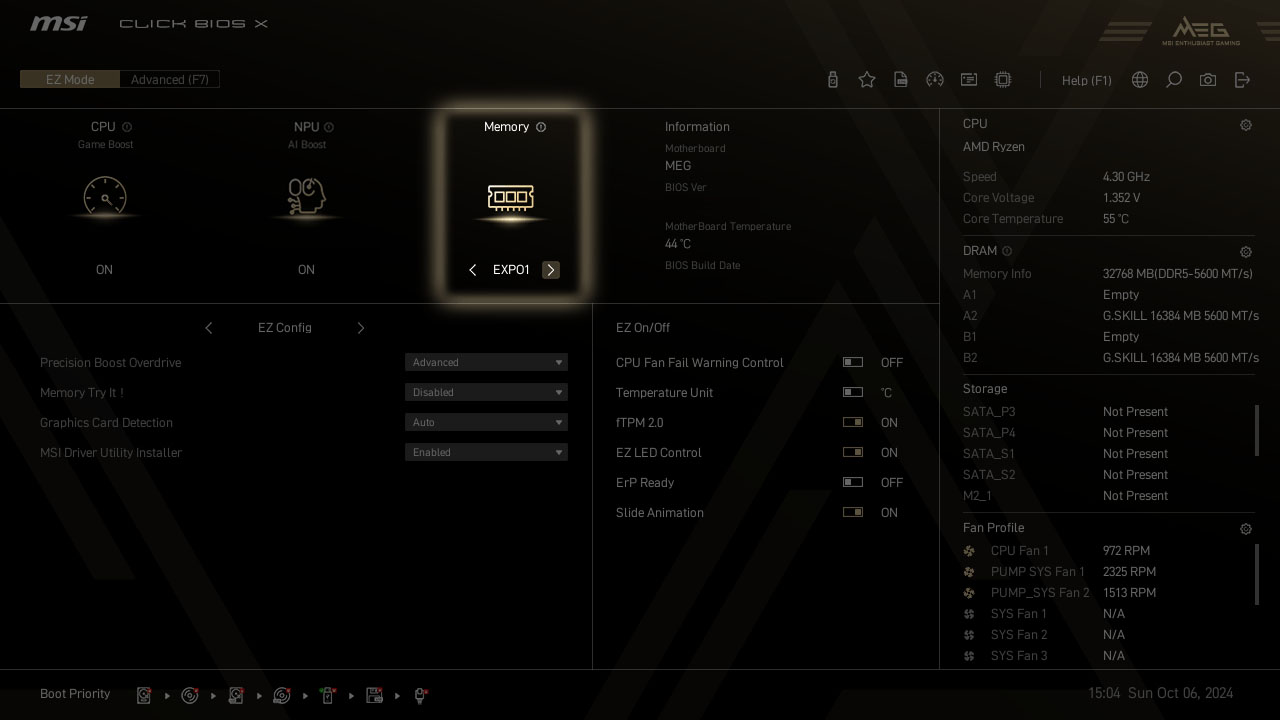

EXPO / A-XMP
从预设的XMP文件夹中选择，并可自动超频兼容的DDR内存。
多款功能为您的运算体验注入人工智能，实现更智慧的实时优化。 MSI Center 接口简洁清楚，让您轻松订义并管理计算机设定。 例如: AI 引擎能根据您使用的应用程序自动调整设定，确保流畅的效能表现。
ULTRA PERFORMANCE
- 供电解决方案
- 内存
- 保护装置
- 强劲供电设计
- OC Engine
- PCB 设计
- EZ OC 调校
- 更多功能

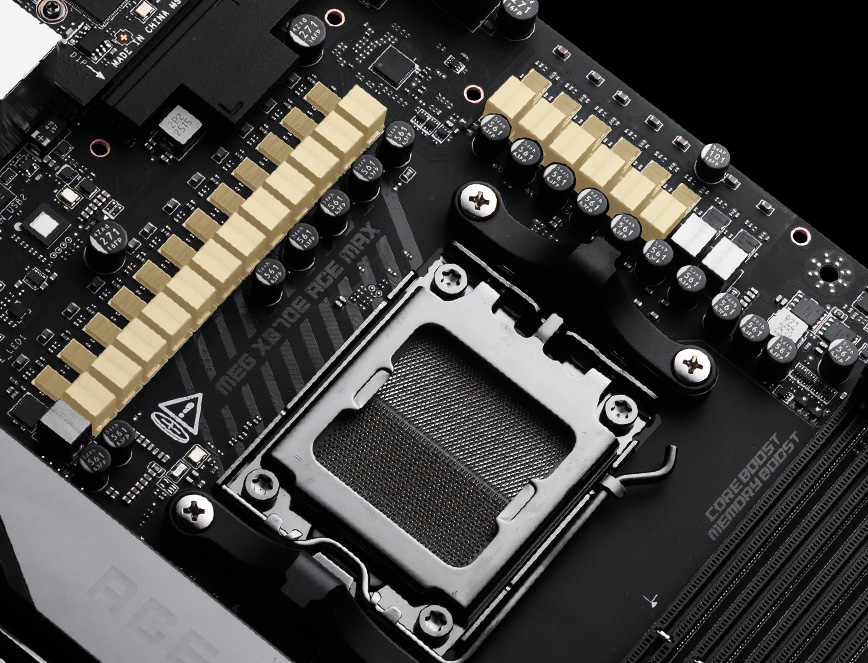

MEG X870E ACE MAX 拥有旗舰级VRM设计的 18+2+1 数字供电，加上双8pin供电与 110A 智能供电模块，充分释放处理器最佳效能.
18
PHASE
2
PHASE
1
PHASE
CPU Power
Core Boost
Digital Power
OC Engine 是一款专为精准调校而设计的独立芯片，能在 MSI BIOS 的异步模式下提供独立的基频（BCLK）控制。 它可在保持内显、内存、PCIe 与 NVMe 稳定运行的同时，将效能提升最高可达 15%，为超频玩家带来更大的极限挑战空间。
*Ryzen 7 9800X3D 游戏内实际效能提升幅度可能因平台而异。
专属超频芯片
为极致效能而生的专用设计。
独立 BCLK 控制
可独立调整频率，不影响其他组件。
更高的超频潜能
为极限调校提供更宽广的发挥空间。
稳如盘石的系统稳定性
即使在高压环境下依然维持稳定效能。

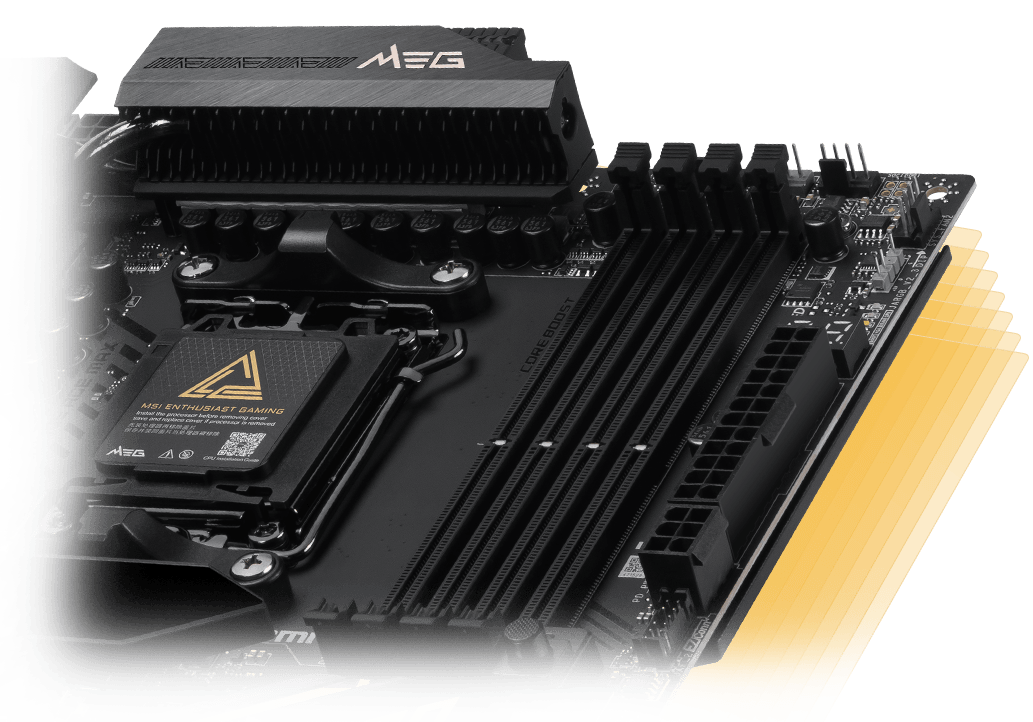

PCB 设计针对更高带宽与更快传输速度进行优化，让电路讯号传输更可靠稳定。
- 8层服务器级
- PCB
MSI BIOS 拥有丰富的功能，让您轻松享受超频带来的强大效能。

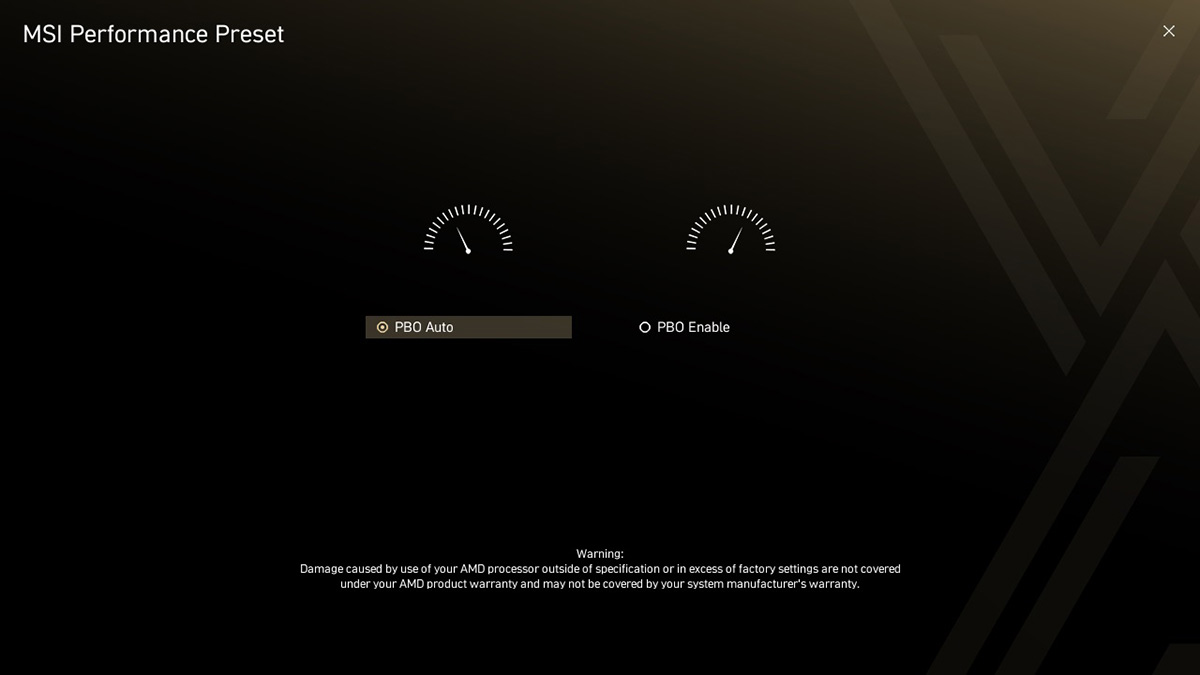

MSI独家效能预设提供一种更直观的方式来提升效能.您可以根据自己喜好设定功耗限制 .BIOS提供两种设定可选择PBOAuto及PBOEnable.

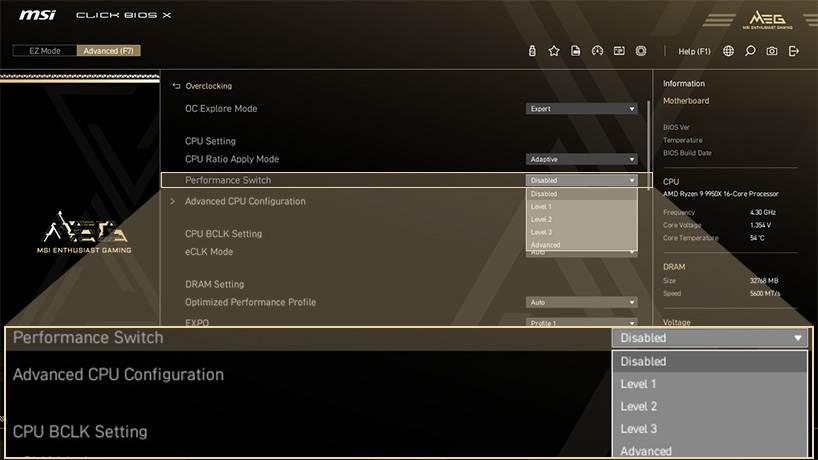

Performance Switch 结合了 AMD 预设的 PBO(Precision Boost Overdlive)和MSI自己的 OC设定优点. 在单核和多核状态下都能提供更高的 CPU 性能.适用敢于挑战最大性能的玩家。

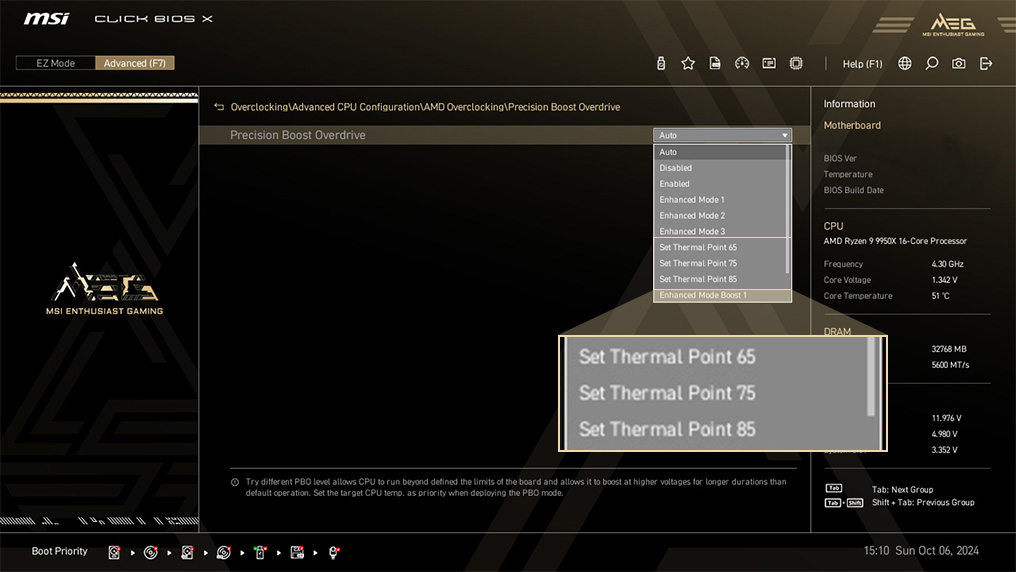

MSI PBO中的温度设定.将CPU最高温度设85C、75C和65C.借由精准的测试调教.CPU可以在较低的电压和温度下运行.维持性能表现不受影响

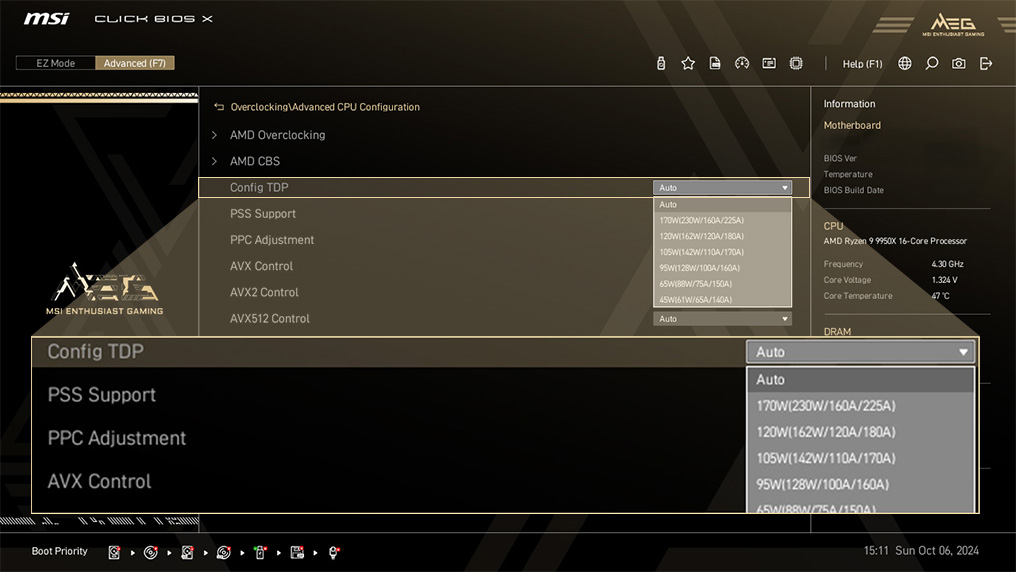

Config TDP旨在进阶用提供ECO模式(65W)或不同的TDP (PPT/TDC/ED)参数设定 . 在Click BIOS 5中提供多组参数设定，可定义不同的 TDP设置，使TDP参数设定更加容易，不需要每个细项一一手动修改。
这些丰富的功能也有助于主板提供稳定且强大的性能。
MORE FOR PERFORMANCE
- DDR5
- 内存支撑支架
- 高性能模式
- LATENCY KILLER

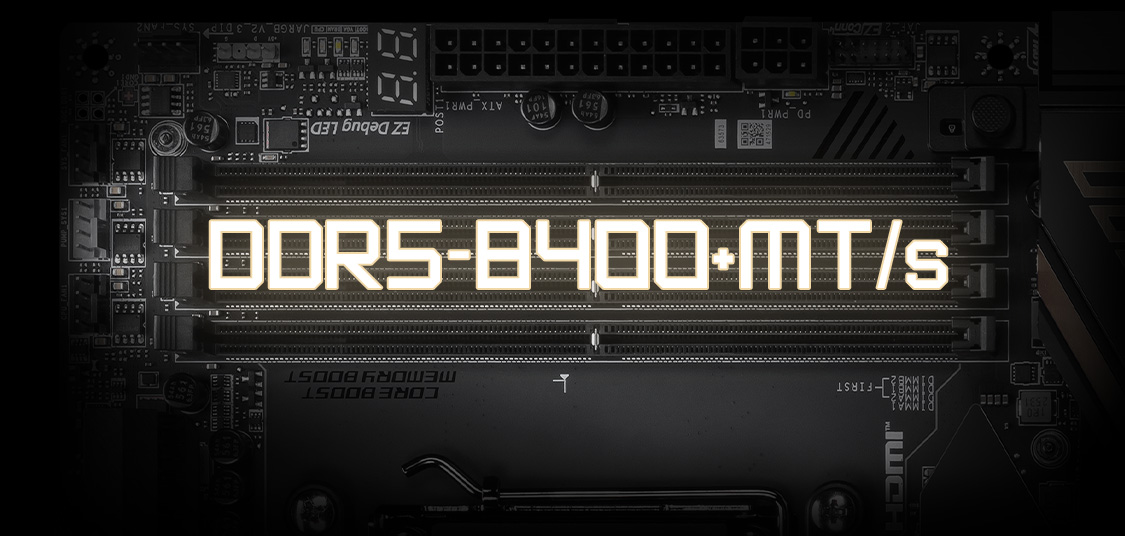

最新的 DDR5 内存支持，为 DDR 性能迈进一大步 ! 结合独家 SMT焊接工艺和 MSI Memory Boost 技术，MEG X870E ACE MAX 为您激发更强悍的内存性能。
*内存兼容性和速率支持可能因CPU和内存体质而异.

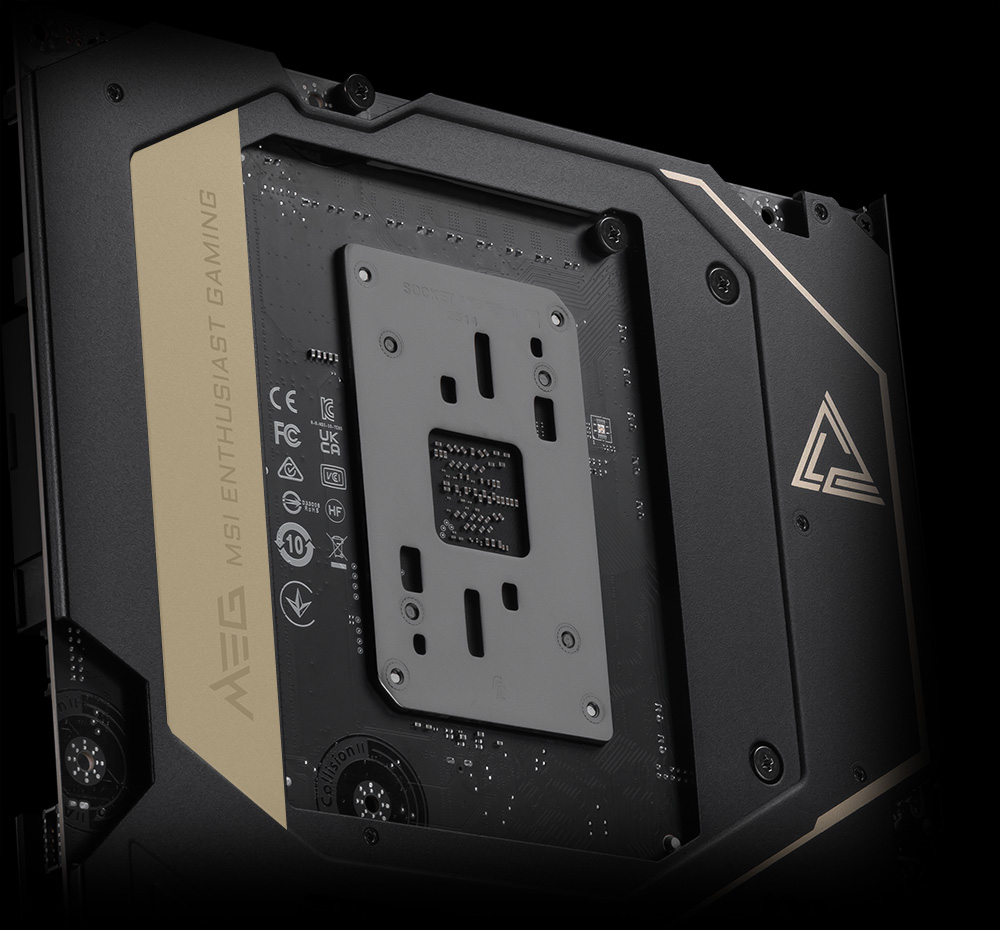

铝合金背板可为您的主板降温，再搭配挡板设计，以增加内存插槽强度，防止 PCB 弯曲并保护周围零组件。

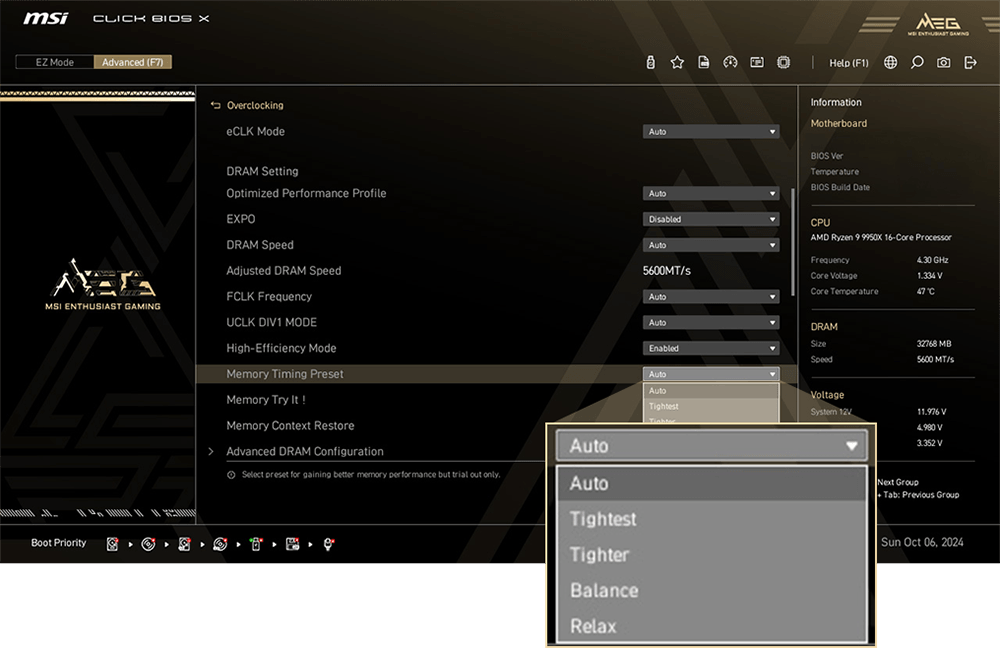

高性能模式旨在透过增加内存带宽并降低延迟来优化内存性能。四组内存时序设定可让用户根据内存模块的体质找到最佳配置组合。

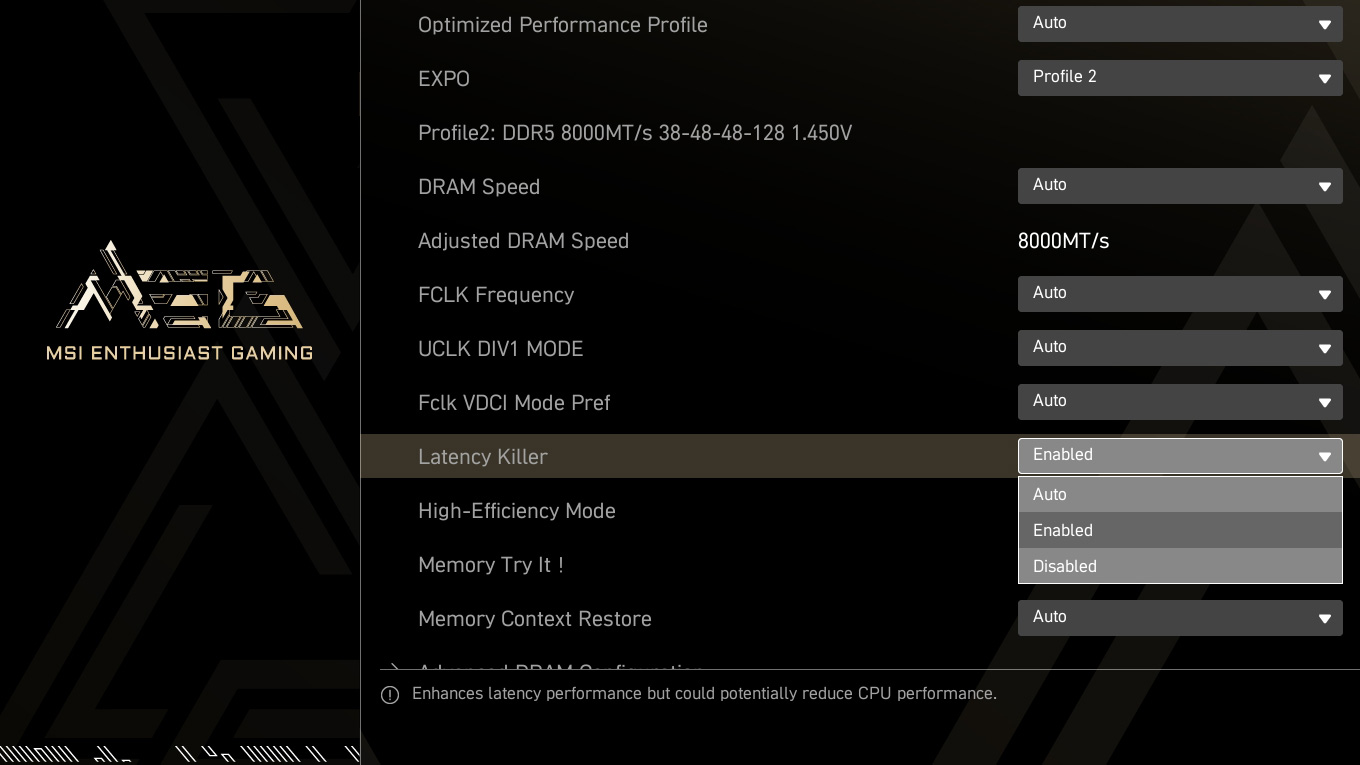

延迟杀手
MSI AM5 主板BIOS 全面导入全新 Latency Killer 延迟杀手 功能。使用者只需在 BIOS 中启用 Latency Killer，即可在高频运行内存时，将延迟最多降低 12%。
至高降低 内存延迟 12%
*支持BIOS AGESA 1.2.0.2b之后的版本.
- TVS
- 实心针脚设计
- 防锈不锈钢I/O挡板
- 过电流保护
- 电源相位接地架构
瞬态电压抑制器(TVS) 是用来防止电压过高的安全装置。微星所有主板均配置TVS。 当电压异常升高时，TVS从高电阻状态切换到低电阻状态，将过高的电压转移到地上，有助于防止高电压造成的电路损坏。
MSI 主板4-pin、8-pin 和24-pin 电源接头均采用实心针脚设计。实心针脚设计优点在于处理高电流负载时，能更安全且稳定地将12V 电力传输至处理器。
实心针脚电源端口的优势
- 提升稳定性：较大的接触面积，强化电力传输的稳定性。
- 低阻抗：实心针脚拥有低阻抗优势，实现高效能电流传输。
- 强韧耐用：实心针脚设计具有出色的耐用性，能够应对严苛的使用环境。
- 适用于高电流场景
加上额外一层海绵和防锈不锈钢I/O保护盖，减少静电和系统的电磁辐射噪音，与传统IO 保护盖相较， 更耐用。
*上方图片仅为示意参考，请参阅规格页面以获取更多详细信息。
MSI 主板内建过电流保护 (OCP) 优先考虑安全性， 确保 USB 端口、DDR 内存、PWM IC 和 CPU 等关键组件免受过电流影响。 这种主动防御机制可降低因过多电流突然涌入而造成损坏或故障的风险， 从而促进系统的长期稳定性。让 MSI 玩家使用的更安心。
电源相位的接地架构是微星独家设计。这项专利设计能够抑制电源相位所产生的电磁干扰（EMI）， 并有助于有效地将热能传导到具有接地特性的铜平面。

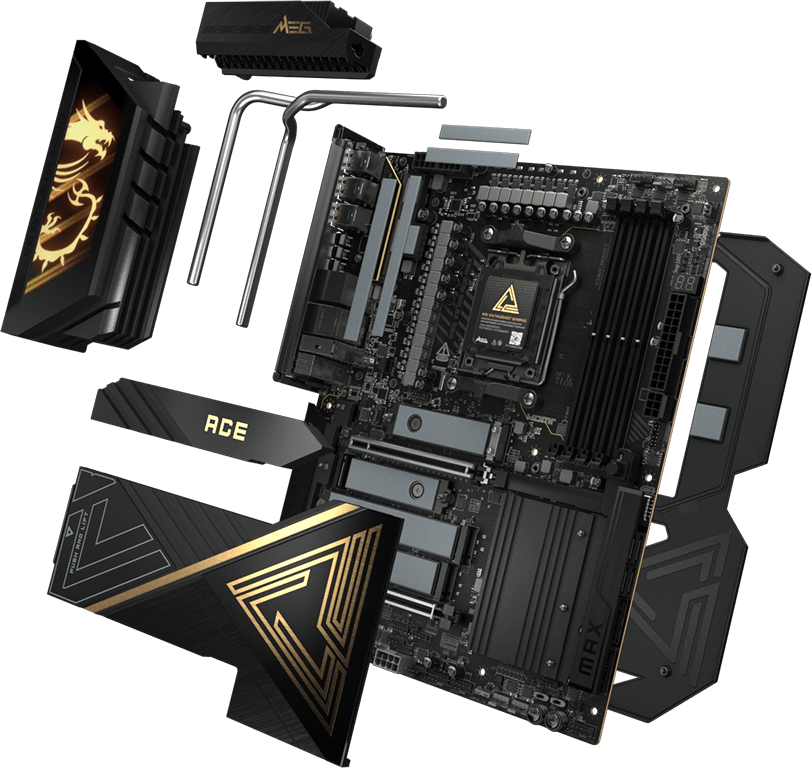

FROZR DESIGN
- 散热装甲
- 整合式散热
- 风扇控制
- 散热总览
- K9 PAD
波浪式鳍片设计
波浪式鳍片堆栈设计可增加 50% 散热，提供最大散热面积。
直触交叉导热管
独家双交叉导热管设计，连接两组 MOS 散热片，加大散热面积。
铝合金上盖
全覆盖式铝合金 IO 上盖和加大散热片设计，提供最大散热面积。
双面 M.2 冰霜铠甲
双面 M.2 散热解决方案，让 M.2 SSD 降温，以利运作更快不降速。
9W/mK 导热垫
高质量 9W/mK MOSFET 导热垫和并附加 choke 导热垫，确保所有核心以高性能运行。
金属背板
透过专用导热垫以降低 MOSFET 温度
加大南桥散热片
微星为南桥设计了加大版的散热片，以减少灰尘和噪音，同时保持高效的散热性能。

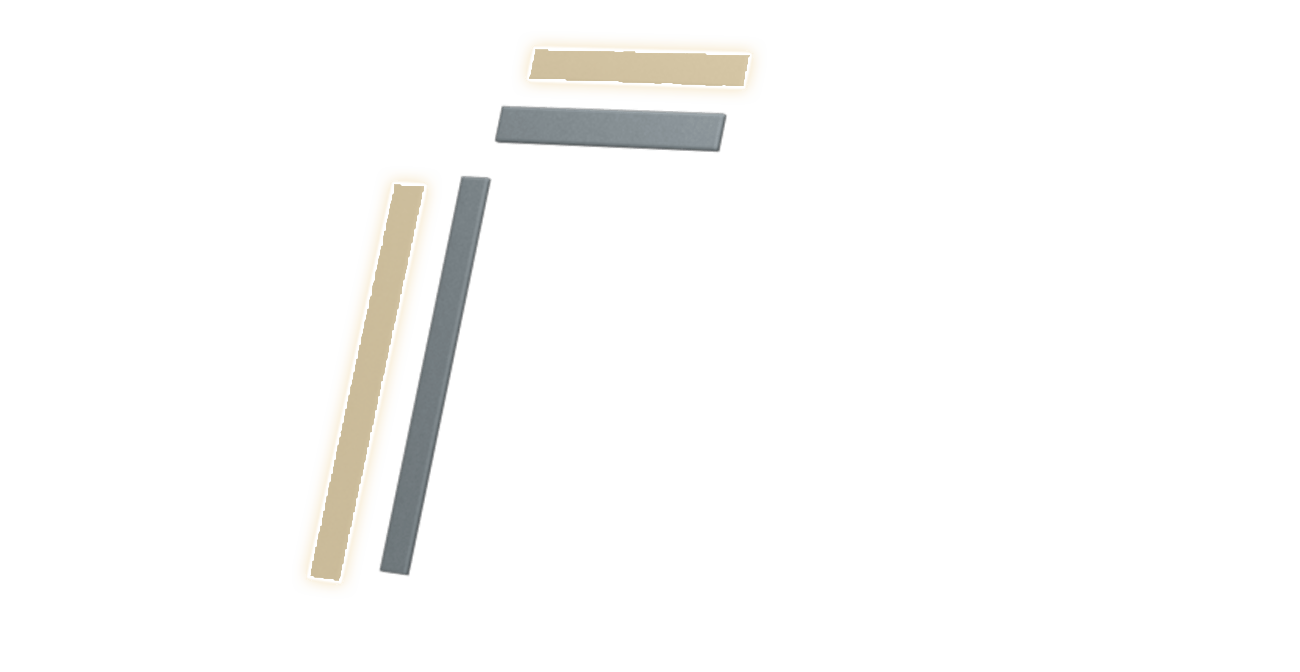

MSI MEG 系列主板采用 9W/mK 的 MOSFET 导热垫，达到最高的散热性能。 与上一代的 7W/mK 散热垫相较，平均温度降低约 2.5°C，以确保系统在更高效能运作下仍保持稳定。
- SYSTEM COOLING
- COMBO FAN
接口配置在最佳的位置 (包含专用的水泵供电接口)，并可以连接 MSI 散热器和机箱，进行整合同步
MSI 风扇端口拥有多用途，既可作为水泵接口，也可作为风扇接口。 该接口会自动侦测是否为水泵或 PWM/DC 风扇，其独特的灰色设计，更容易识别。
- 酷冷指南
- FROZR AI COOLING
- 自动检测风扇

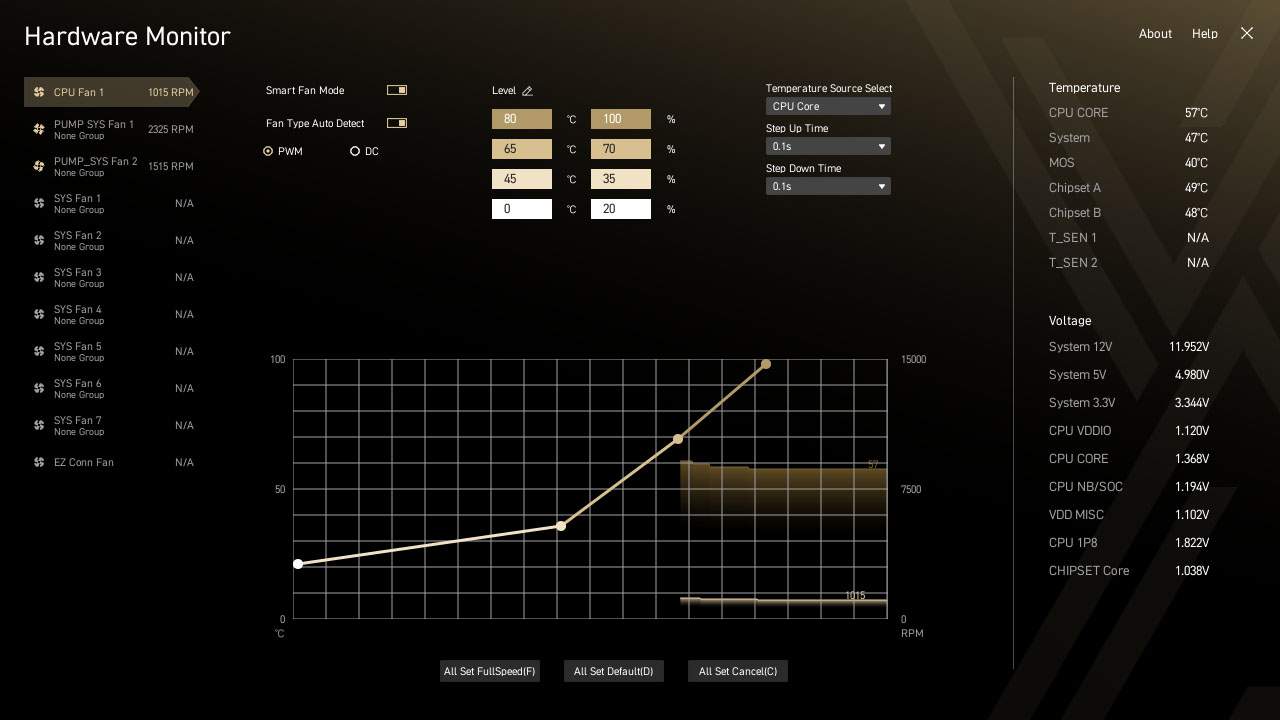

Cooling Wizard 是一个全面的风扇设定管理解决方案，并适用于所有 MSI 产品。不论是系统风扇、PWM/DC 风扇还是水泵…等， 都可自行调整，让性能和噪音达到自己可以接受的平衡点，只需一键即可轻松控制。
多情景设定
最多可储存5组不同情景设定档
智能调节&手动控制风扇
-
智能调节风扇
用户可设定4组温度与风扇转速节点，并允许手动调整温度曲线
-
手动控制风扇
允许用户设定百分比风扇转速
场景应用
-
Follow MSI Center 模式e
根据使用的环境，自动调整风扇设定
-
BIOS 模式
在BIOS中调整风扇设定
-
自定义
允许玩家自行定义风扇转速
Frozr AI 散热系统针对CPU 与GPU 温度进行调校。 AI 系统会侦测CPU 和GPU 的温度，自动调整系统风扇的转速，确保最佳效能。
MSI 风扇接口可自动侦测风扇将以直流或PWM哪种模式运行，视情况随时调整风扇转速和进行降噪。 Hysteresis也能让系统风扇的运转更为流畅，并确保系统随时处于安静的状态。
TRILINK
- 网络配置
- 存储
- 拓展性
- 高速连接
- WIFI 7
- AI 网络管理

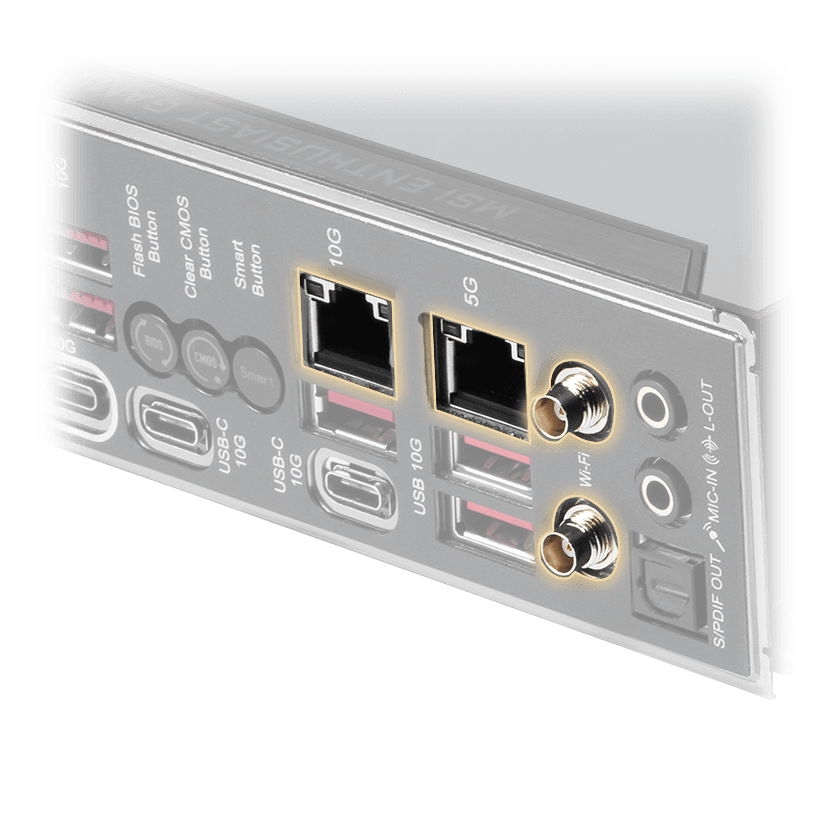

MSI 配置优质网络解决方案，更快的惊人传输速度，彻底满足玩家的苛刻要求。
10G LAN
5G LAN
Wi-Fi 7
磁吸式WiFi天线
最新的无线解决方案Wi-Fi 7 ，新一代大跃进，多项改良技术， 满足时下越来越多无线装备对庞大带宽的渴望。
*Windows 11 compatibility only
与Wi-Fi 6 (802.11ax) 相较，Wi-Fi 7 (802.11be)提供更高的速度、更大的频率，大幅降低延迟问题， 并拥有更好的联机效率。并提供更长的电池使用寿命，在拥挤环境中也能提供更佳性能。
Wi-Fi 7 连接速度高达 5.8 Gbps ！ 比之前的 Wi-Fi 6/6E 标准快 2.4 倍， Wi-Fi 7 将成为未来的联机主流
前几代 Wi-Fi 带宽为160MHz 。Wi-Fi 7 将带宽提升至 320MHz（6GHz ）——确保在最大速度传输时，也能同时拥有高稳定性。
QAM（正交振幅调变）的数值越高，每个封包所能承载的资料量就越多。Wi-Fi 7 将调变技术从 1024-QAM 提升至 4096-QAM，大幅提升峰值传输速率与网络容量。
Wi-Fi 7 支持多重链接技术，使装置能同时在多个频段与信道间进行数据的传输与接收，以满足不断增长的无线装置数量与高带宽流量需求。
MSI AI 网络管理器会自动分类并优先处理需要低延迟的应用程序，如在线游戏，为您提供最佳的联机体验。
MSI AI 网络管理
- 自动优先处理游戏联机需求。
- 允许更改应用程序的流量优先处理顺序。
- 允许自行设定各应用程序的带宽。
- 分析 Wi-Fi 讯号以选择最佳讯号源。

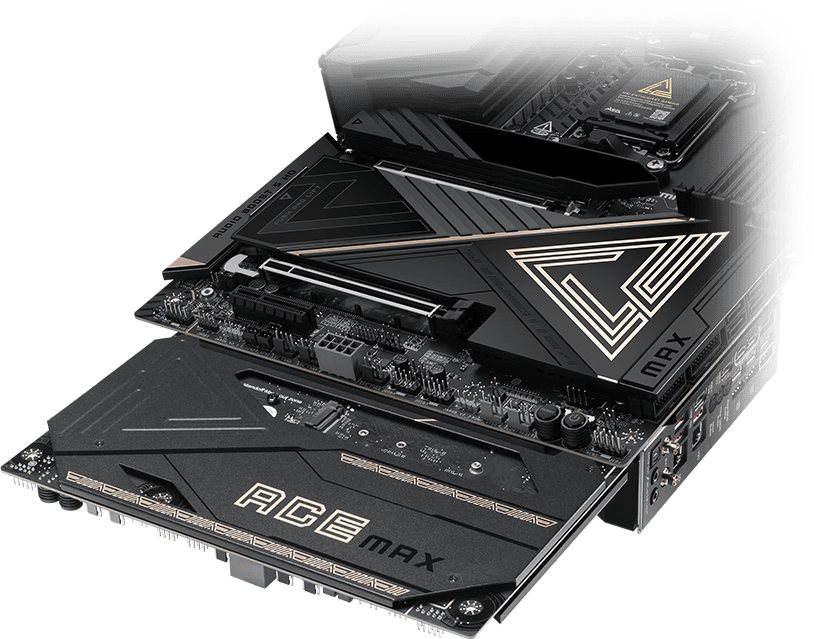

- 存储
MSI MEG 系列主板支持所有最新的储存技术标准，使用者可以自由选择极速存储装置。更快速启动游戏、下载，比敌人更具优势。
2x
3x
- 64MB BIOS
- LIGHTNING GEN 5 PCI-E
- 通道优化
- 额外8pin供电
- USB4
- PD快充 +
64MB BIOS
更大的BIOS容量，让用户在搭配 CPU 时能享有最完整、最丰富的 BIOS 接口功能。即使未来升级处理器，也能确保完全兼容，无需担心兼容性问题。
LIGHTNING GEN 5 PCI-E
提供×16插槽，频宽可达到128GB/s,是上一代速度的两倍
PCIE 5.0插槽焊接工艺
PCI-E 插槽采用先进的 SMT 焊接工艺（Surface Mount Technology），降低噪声干扰和电噪声、充分支持更高带宽和传输速度的 PCI-E 5.0 讯号。
1.2X 承重
第二代钢铁装甲
与前一代相比，第二代钢铁装甲拥有双倍的承受力，并提供更优异的信号传输质量。

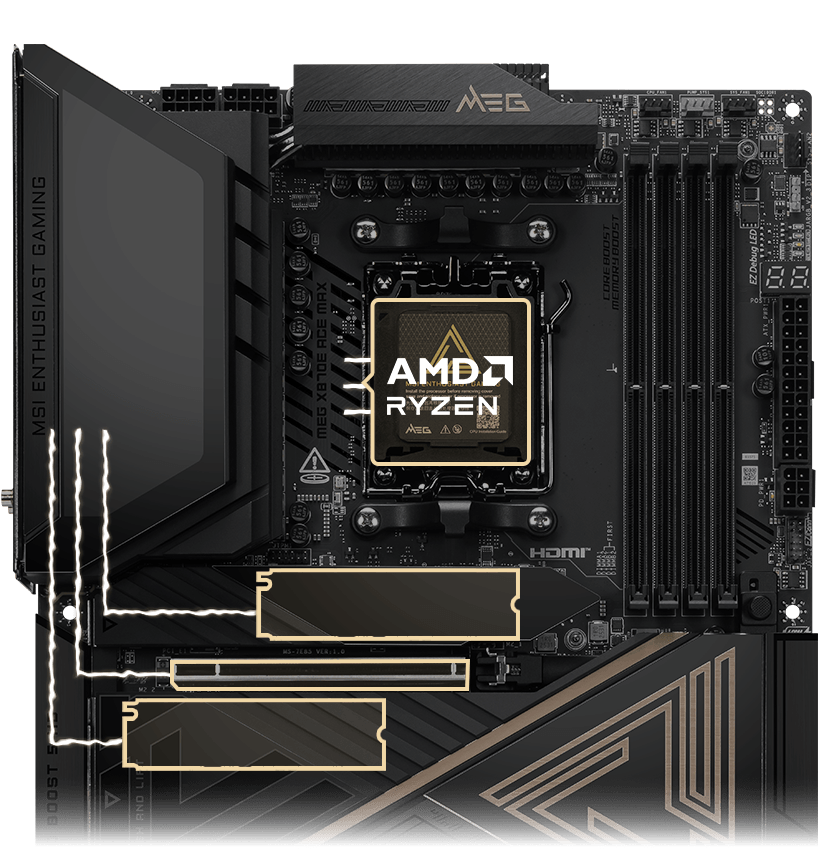

MSI 主板透过优化的 PCIe 通道分配设计，完整发挥 CPU 原生 PCIe 5.0 通道效能， 使 PCIe Gen 5 x16 插槽与双 PCIe Gen 5 M.2 插槽可同时、独立运作，不需分流共享带宽， 有效避免带宽冲突，全面释放显示适配器与 SSD 的极致效能。
CPU 直出PCIe Gen5
不分流的完整带宽设计
优化的 PCIe 信道配置
提供24 条 Ryzen 9000／7000 系列处理器原生PCIe 5.0 通道
PCIe 5.0 x4 for M.2 SSD
PCIe 5.0 x16 for GPU
PCIe 5.0 x4 for M.2 SSD

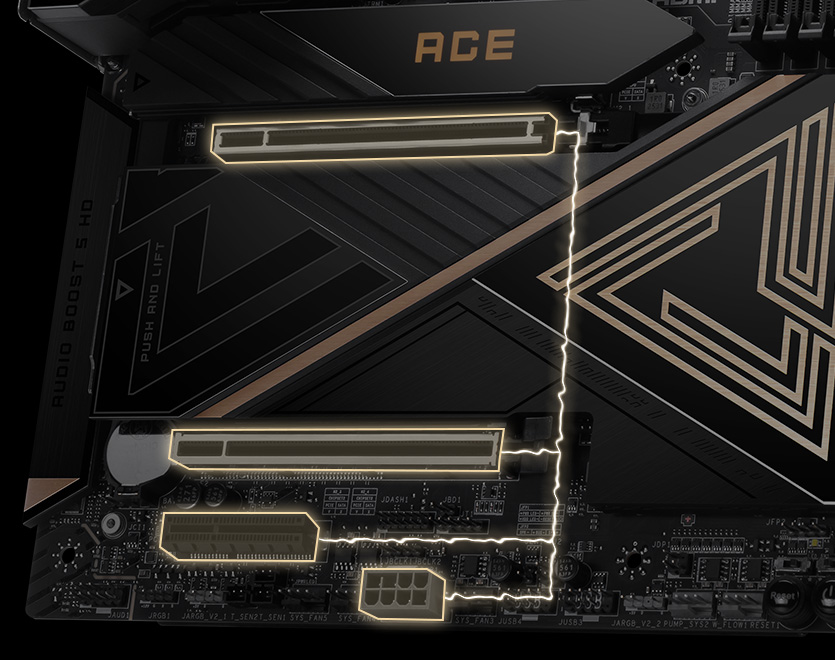

独家PCIE 拓源架构设计，为高阶显卡提供更稳定、更安全的专用电源，为未来 AI 运算智能世代做好准备! 相容机箱列表。
MSI 主板采用最新一代 USB4 技术，为使用者带来全面升级的传输体验。
高达 40Gbps 的传输速率
大型文件传输速度更快。
多设备连接能力
可透过单一接口同时连接多个装置。
动态带宽分配
可同时传输数据、影像与影片等内容，效率更高。

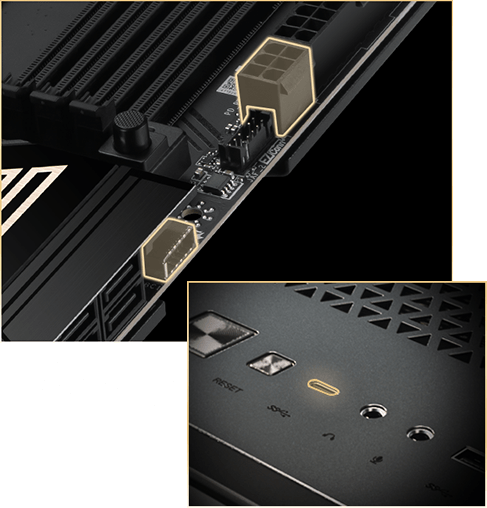

Super Charger + 让专用的前置 USB 埠提供快速充电（PD 27W）功能，适用于 PD 兼容的设备。除了优化充电效率外，它还能实时监控 USB 的输出功率、电压和电流。
* 如果未将6PIN连接到PSU，Type-C接口仅支持最高27W。
Experience
- 音效
- mystic light
- BIOS
- 软件
- AUDIO BOOST 5 HD
- ISOLATED ANALOGY STRUCTURE
Audio Boost HD
-
高质量音效电容
确保可以提供出色的音效和专业工作室等级的逼真声音体验。
-
ESS AUDIO DAC
以超低失真自然模拟，提供最完美逼真的声音
-
耳机功率扩大芯片
耳机功率扩大芯片可支持阻抗高达 600Ω 的发烧级耳机。
-
高解析度 ALC4082 音频处理
HD-A 到 USB 端口，从 32-bit/192kHz 提升到 32-bit/384kHz，两倍 DAC 格式 提供最高音质表现。
-
线路独立区域
如同声卡一样，主板上保留独立区域给音频组件和线路，有效隔离不受干扰。PCB设计中直接分离左、右声道的线路设计，确保双通道皆能保有同样且纯净的音质。
-
镀金S/PDIF 接口
采用纯数字信号传输音频，使输出的音频维持纯净。
-
DE-POP 保护机制
玩家在进行插拔音效设备、或是开/关计算机时所发出过于刺耳的噪声声响， DE-POP 电路可以消除这些爆裂噪音，进而保护玩家的耳朵。
为了提供清晰的语音，微星设计独特的——隔离结构设计。音效端口加上金属框架，与内部构造完全隔离，让音质更新清脆无噪声。
*上图仅为示意参考。更多详情请参阅规格页面。
- Mystic Light
- Synchronized
透过 MSI Center 的 Mystic Light 工具，为你的桌机增添色彩和充满活力的 RGB 灯效。拥有上百万种颜色选择与多样炫酷的 LED 效果，任您选、任您配、自由随意 !
-
Wave
-
Steady
-
Flame
-
Breathing
-
CPU Temperature
-
Color Ring
-
Lightning
-
Receration
-
Meteor
-
Default
利用Mystic Light 扩充插槽，可增添RGB 灯条或其他RGB装置装置。 Mystic Light 软件直觉式界面，更方便您操作控制，无需再另外单购RGB控制器。
*Gen2装置仅支持7种RGB灯效

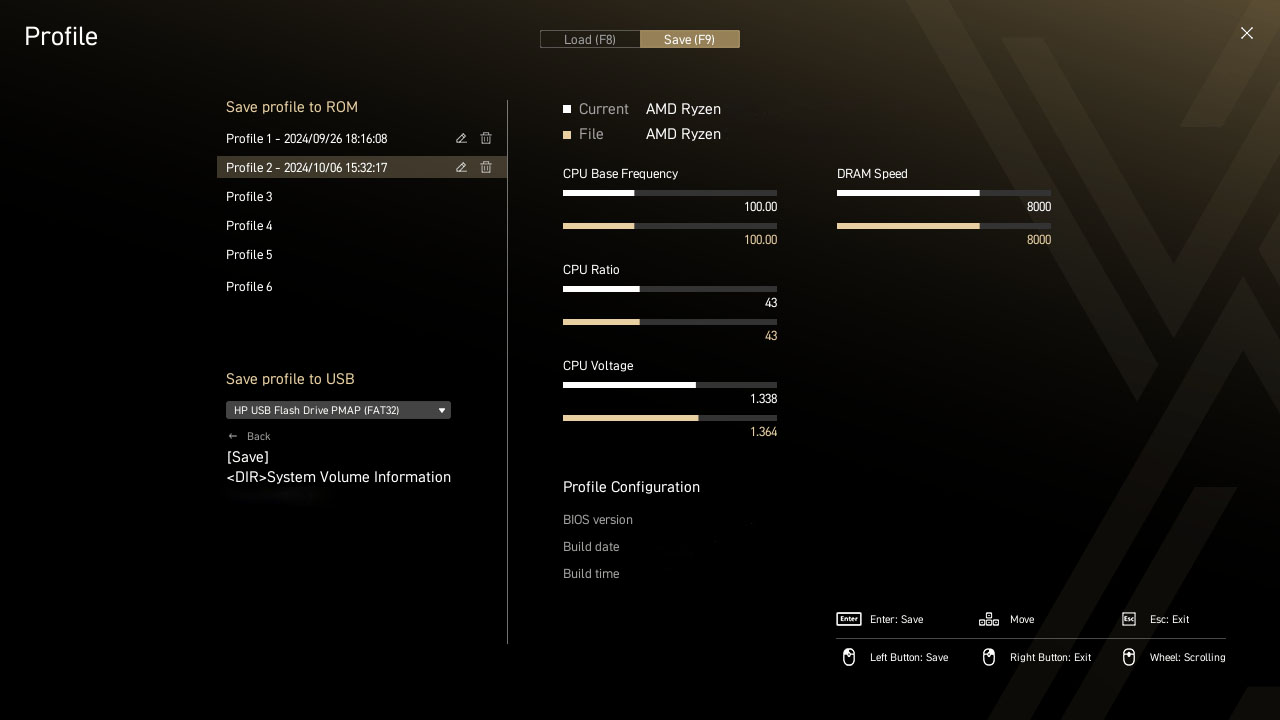

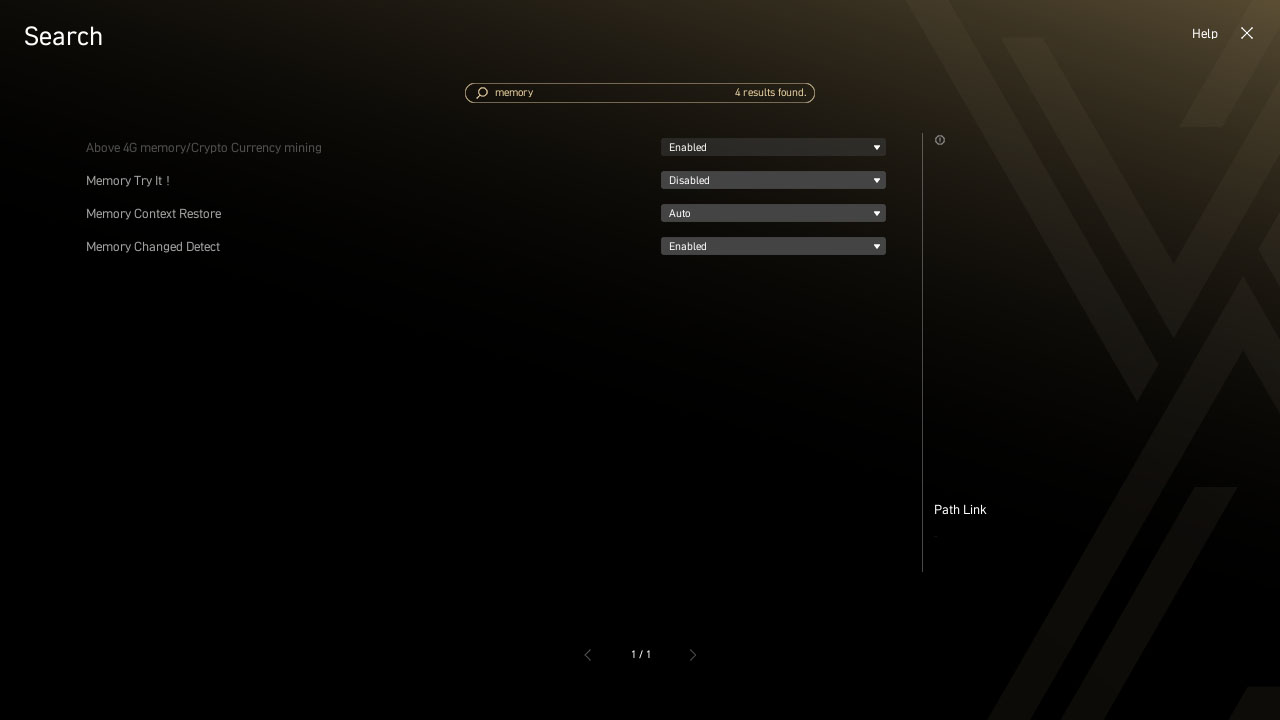

- Click BIOS X
- BIOS KEY FEATURES

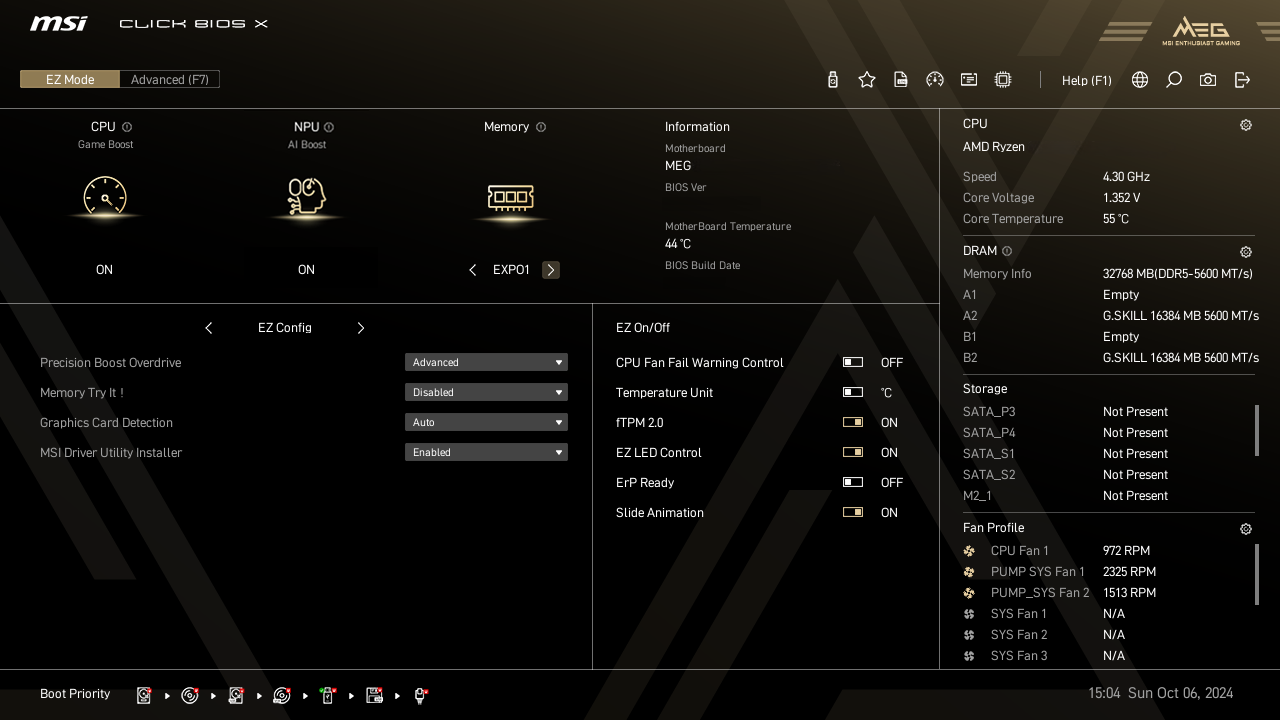

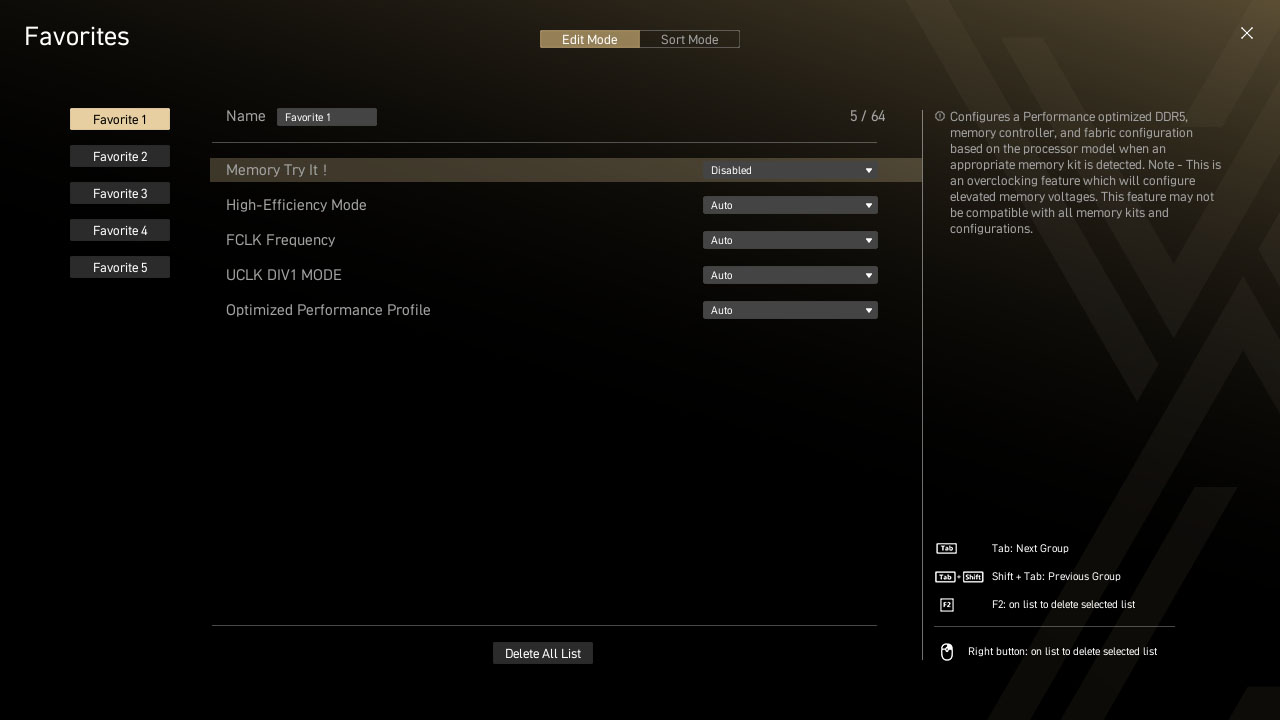

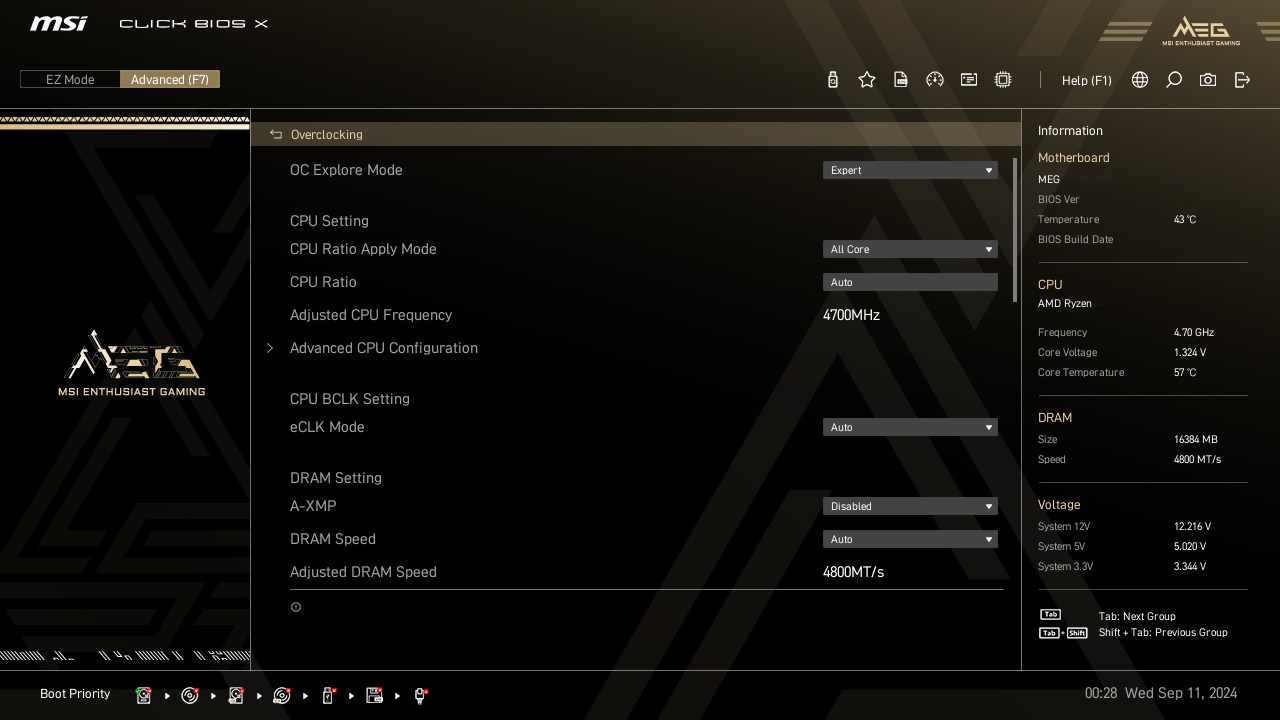

微星全新设计的 CLICK BIOS X 提供美观更友善使用体验，让玩家可以更快速存取和调整系统配置。
- MSI CENTER
- AIDA64
- NORTON 360
MSI CENTER
MSI 全新的MSI Center 将MSI 所有软件整合到一个应用程序中。进一步控制主板功能，以释放无限可能性。
微星主板提供AIDA64 Extreme 独家版本60 天免费试用。 AIDA64 Extreme 是一款计算机软硬件侦测诊断软件。透过该软件，您可以在计算机上监控操作系统、主板、CPU、BIOS…等相关详细信息，并可储存CSV、HTML 等多种格式档案。
为您的装置提供多层保护、在线隐私功能包含安全VPN，以及暗网监测，并全数整合在单一解决方案中。使用MSI 主板，即可免费试用Norton 360 Deluxe 60 天。
- 提供高达50 GB云端备份空间
- 实时威胁防护和智慧防火墙
- 密码管理员
- PC SafeCam
MSI 试用优惠不适用于现有的诺顿客户。如果您已订购诺顿方案，则需要选择退出订购才有资格享受此优惠。有关重要的订阅、订价和优惠详情，请参阅NortonLifeLock 授权和服务协议。 NortonLifeLock 产品和服务隐私声明。
为游戏和创作打造最先进的 PC
MSI X800 系列主板为提供最快效能而生。搭载 USB 4.0 和强大的超频能力，支持更快的双信道 DDR5 内存、AMD EXPO™ 技术，以及 PCIe® 5.0 对图形和 NVMe 效能需求。搭配AMD Ryzen™ 9000、8000 和 7000 系列处理器强悍的革命性能，让您从容面对所有项目挑战。
- Overclocking and/or undervolting AMD processors and memory, including without limitation, altering clock frequencies / multipliers or memory timing / voltage, to operate outside of AMD’s published specifications will void any applicable AMD product warranty, even when enabled via AMD hardware and/or software. This may also void warranties offered by the system manufacturer or retailer. Users assume all risks and liabilities that may arise out of overclocking and/or undervolting AMD processors, including, without limitation, failure of or damage to hardware, reduced system performance and/or data loss, corruption or vulnerability. GD-106.
© 2024 Advanced Micro Devices, Inc. All rights reserved. AMD, the AMD Arrow logo, Radeon, Ryzen and combinations thereof are trademarks of Advanced Micro Devices, Inc. Other product names used in this publication are for identification purposes only and may be trademarks of their respective owners.

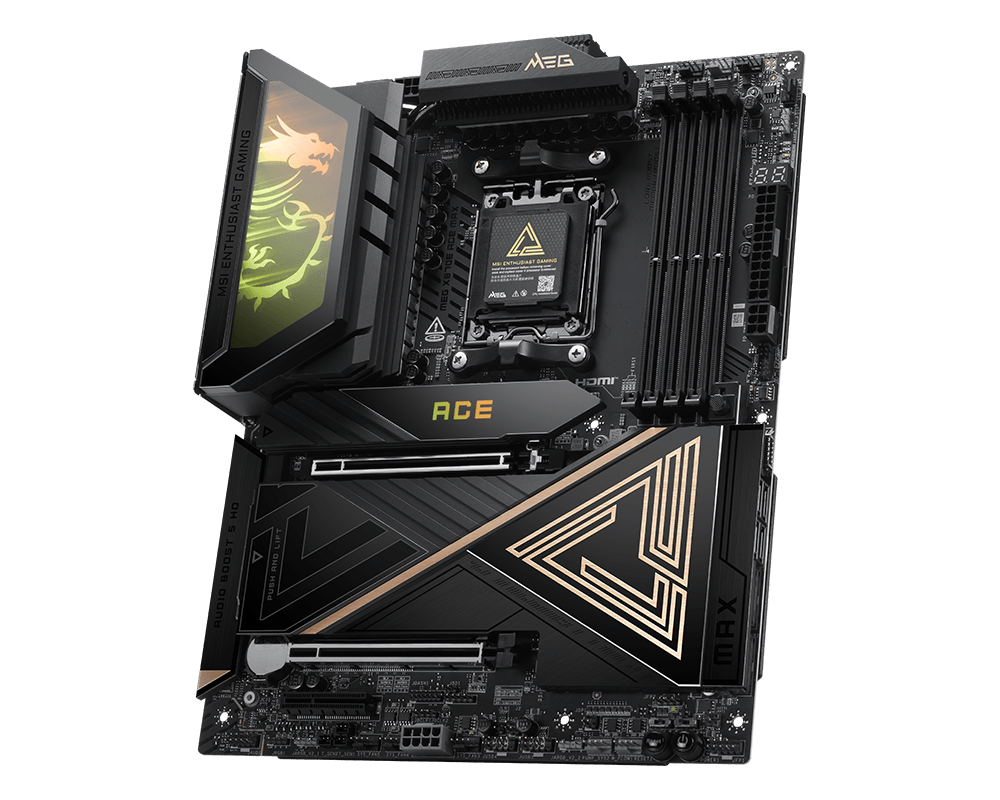

MEG X870E ACE MAX
- 支援AMD Ryzen™ 9000 / 8000 / 7000 系列桌上型处理器。
- 支援DDR5 记忆体，双通道DDR5 8400+ MT/s (OC)
- 超性能: 18(110A)+2+1 智能供电、OC Engine、双8-pin CPU 供电接口、Core Boost、Memory Boost、采用2oz 厚度铜的8 层伺服器等级PCB。
- 散热护甲设计: 波浪式鳍片设计、直触交叉导热管、MOSFET 底板, 9W/mK MOSFET 散热垫片、双面M.2 Shield Frozr 散热铠甲和AI 软体，提供出色的散热效果。
- EZ DIY: EZ PCIe 快拆设计, 第二代EZ M.2 Shield Frozr 散热铠甲, EZ M.2 Clip II 和EZ 天线。
- 极速连接：10G LAN + 5G LAN、全速Wi-Fi 7 解决方案与USB4、64MB BIOS ROM，专为专业与多媒体使用设计，提供安全、稳定且高速的网路与数据传输。
- 闪电般的游戏体验：PCIe 5.0 插槽、内建5 组M.2 插槽，并搭载Lightning Gen 5 解决方案。此外，前置USB 20G 连接埠还具备60W USB 快速充电技术，提供极速快感。
- Audio Boost 5 HD: 搭载最新高端ALC4082 音效处理器，结合ESS 音效DAC 和放大器，提供令人惊艳的极致音效体验。
