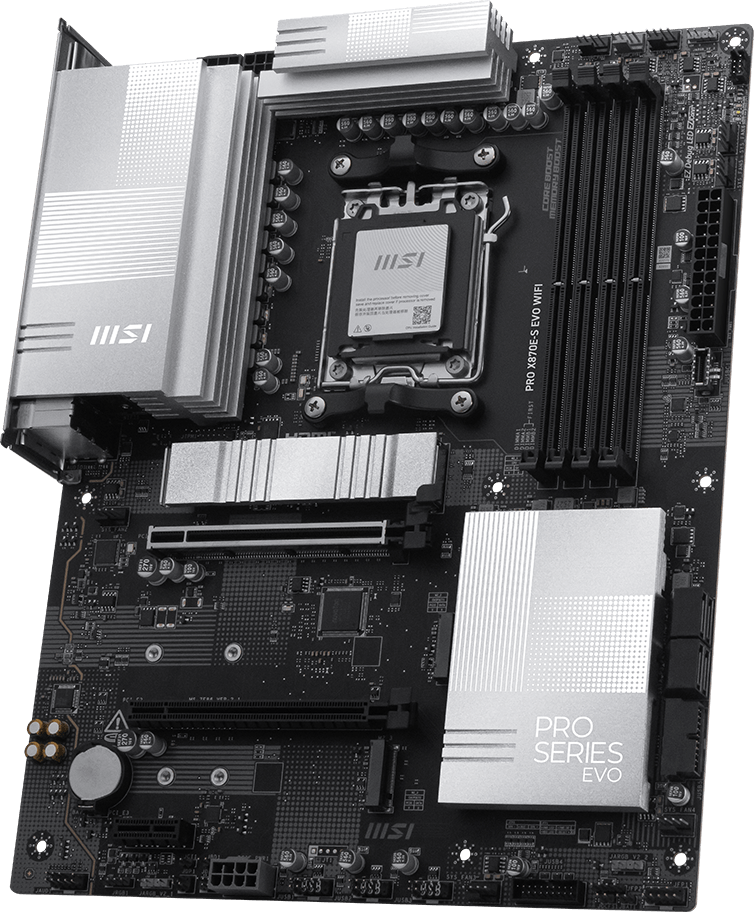

PRO X870E-S EVO WIFI 采用简约设计，搭配银色装甲配色方案，可适配白色和黑色的 PC 主机。 它搭载了众多微星的独家技术，包括 Wi-Fi 7 和 EZ 天线、5G 有线网卡、PCIe 5.0 M.2 插槽和 EZ M.2 Shield Frozr II 散热设计，以及辅助 PCIe 供电，为 AMD 锐龙 9000 系列处理器做好了准备。
步骤更少，轻松掌控
12+2+1 DRPS
一键超频
扩展型散热片
M.2 冰霜铠甲
Wi-Fi 7 & 5G 网口
USB 4 接口
CLICK BIOS X

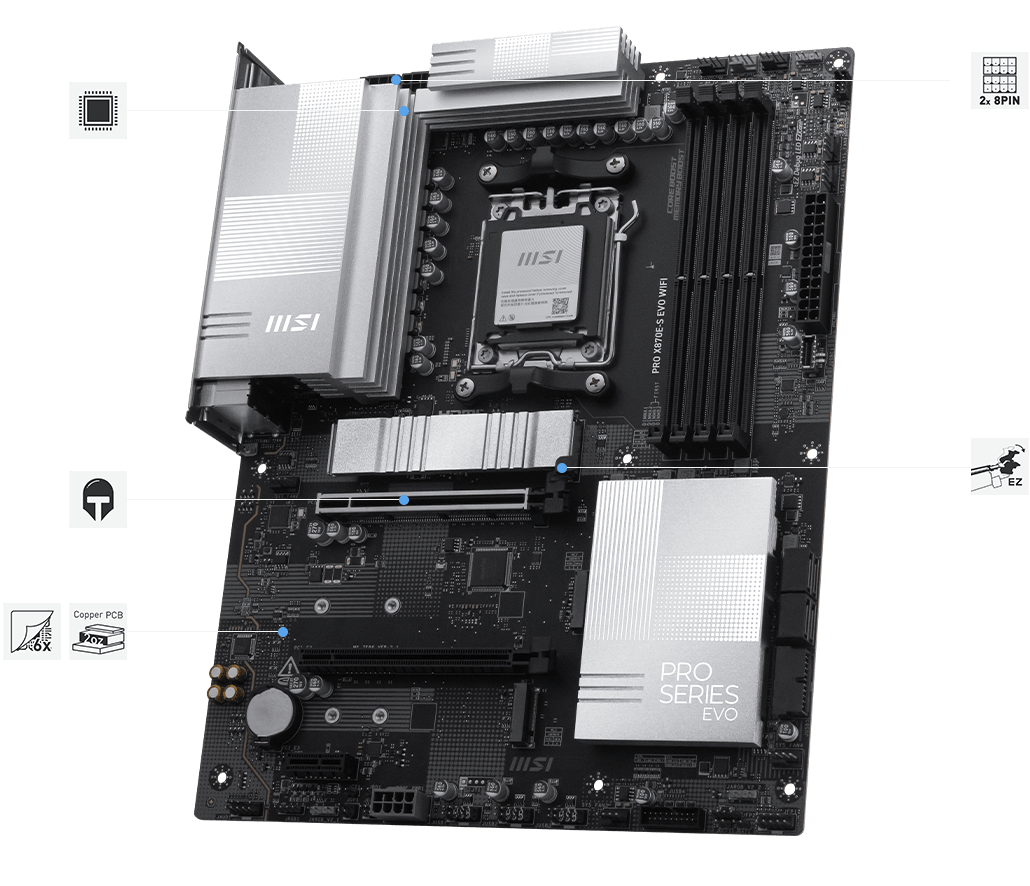

独家特色功能
数字供电
PCIe金属装甲
6层服务器级PCB
采用 2 盎司加厚铜
2x 8 Pin 电源供电
第二代扩展式PCIE卡扣

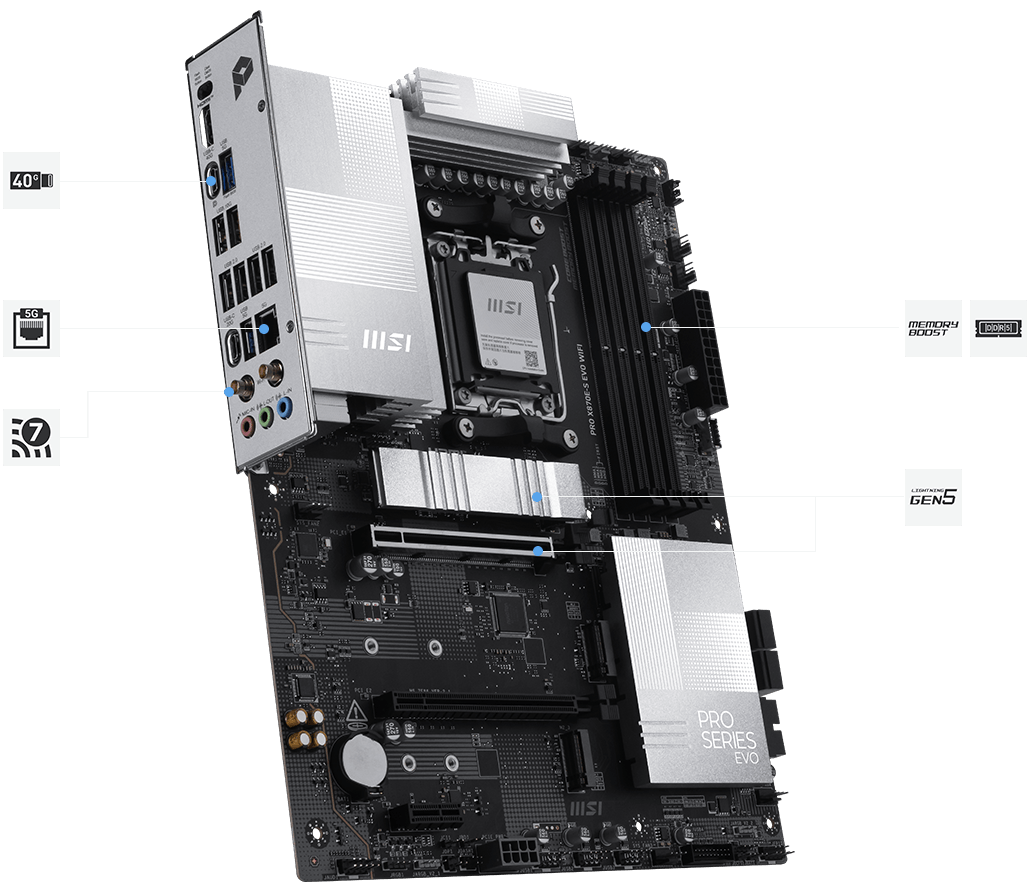

高速连接
USB 40Gbps Type-C
5G 有线网口
Wi-Fi 7
支持DDR5
Lightning Gen 5

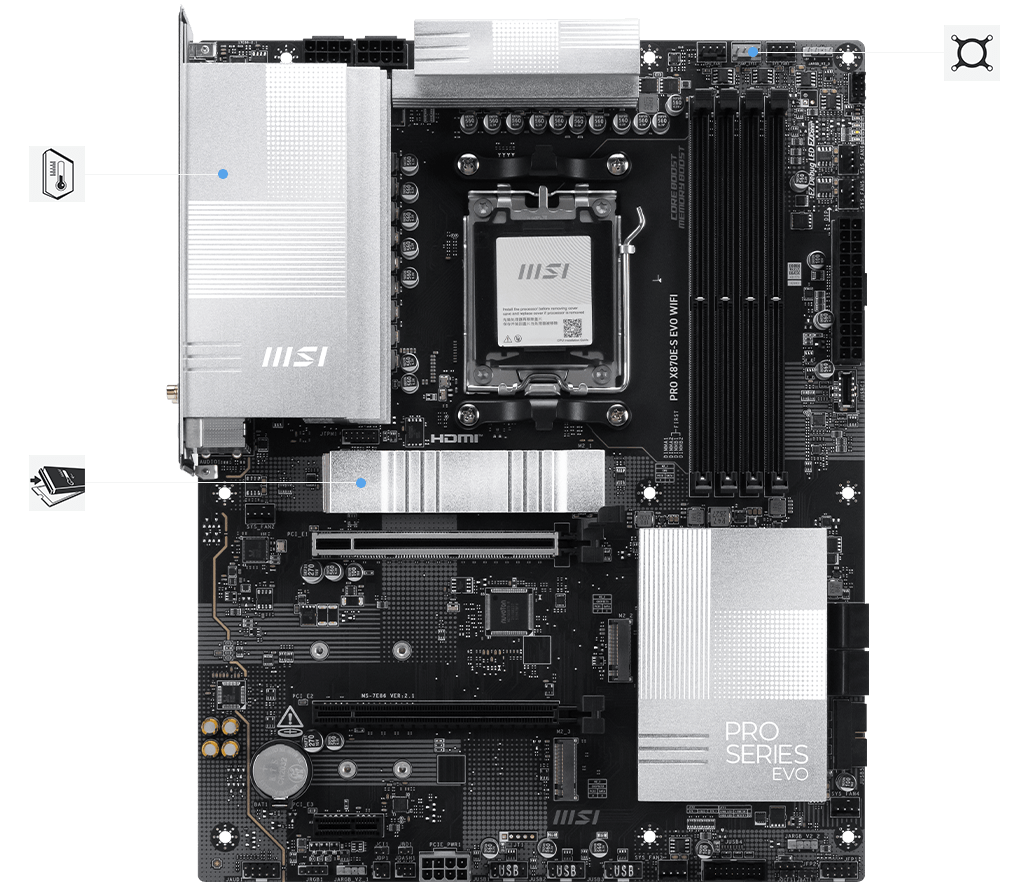

优质散热解决方案
扩展型散热片
第二代免工具M.2冰霜铠甲
水泵接口

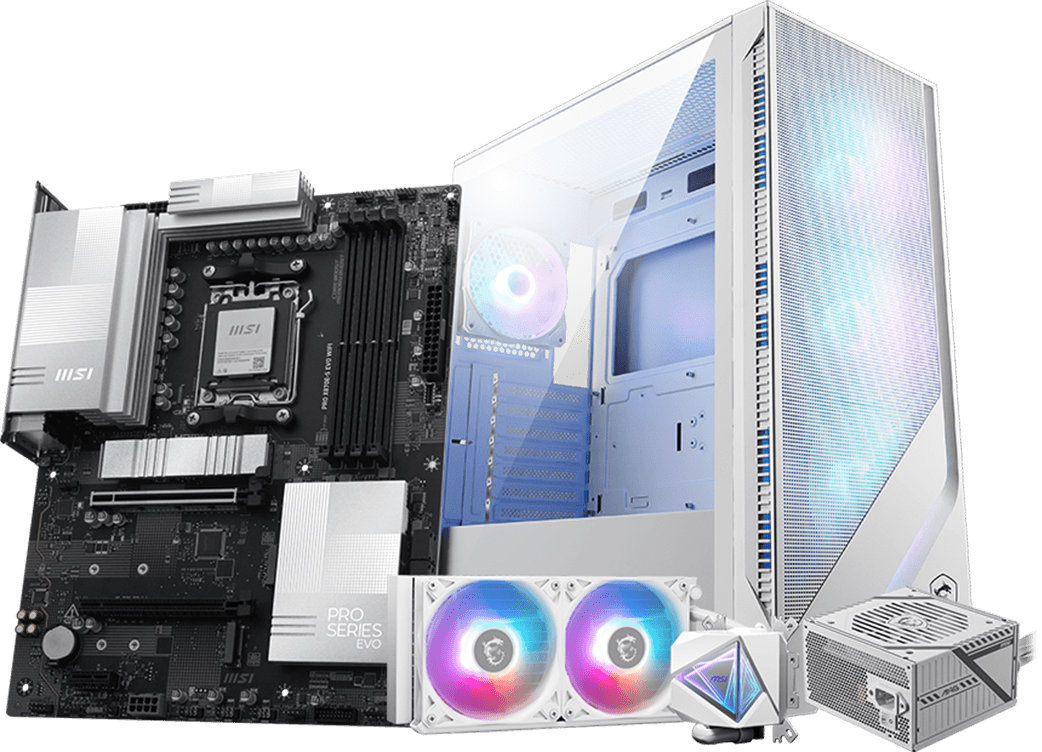

PRO 系列专为各行各业的专业人士打造。该系列阵容具备卓越的性能和高品质， 旨在为用户提供令人难以置信的体验。经验。注重生产力和效率的用户完全可以信赖微星 PRO 系列，它能帮助您实现多任务处理并提高效率。
Ready for AI PC
微星主板结合强悍的硬件配置与独家先进技术，满足游戏玩家与 AI 使用者的需求。同时，MSI 将 AI 功能融入 MSI Center 与 BIOS，使操作更加直观方便
AI Engine
提供多项同步项目，自动优化应用程序运行，营造流畅舒适的使用体验。
AI LAN MANAGER
针对网络性能进行优化，少延迟，带来流畅的在线体验。
Frozr AI Cooling
智能调节风扇速度，确保系统在凉爽稳定的高性能状态下运行。
AI Boost
MSI 独家技术，透过超频NPU 提升AI性能。
EZ DIY
- ONE-FINGER
- ONE HAND
- ONE STEP
- ONE GLANCE
- ONE CLICK
- EZ M.2 安装
- 第二代扩展式PCIe卡扣
- EZ 按钮
由微星精心打造，无需螺丝即可安装和拆卸固态硬盘，极大提升了便利性。
第二代免工具M.2冰霜铠甲是一款免工具散热解决方案，旨在保护您的 M.2 固态硬盘并确保其最佳散热性能。 与之前的版本相比，这款升级版在散热片背面设有两个缺口，以便更好地与主板插槽对齐。 只需用一根手指，您就可以轻松安装或拆卸 M.2 散热片，让您的 M.2 固态硬盘安装更加便捷。
微星第二代M,2快让 M.2 安装变得无比轻松。 将SSD固态插入插槽，然后按压使其锁定到位。 要拆卸 SSD 时，只需向外拨动卡扣，SSD固态 即可取出。整个过程流畅顺滑，无需像以前那样使用工具。 一根手指就能让您获得完美的 DIY 体验。
微星推出第二代M.2螺丝刀，这是一款方便实用的工具，旨在让用户轻松更换或重新定位主板上的螺柱。 使用该工具，用户可以轻松地将 螺柱从主板上拆下，并重新安装到主板上的任何 M.2 插槽中。 该工具包含在微星主板附带的配件包中。
位于第一个插槽的第二代扩展式PCIe卡扣具有回弹机制， 只需用一根手指按压尾部的锁扣，即可轻松卸下显卡。由于这种精妙的设计，用户即使在狭小的机箱空间内也能毫不费力地拆卸显卡。
MORE FOR DIY FRIENDLY

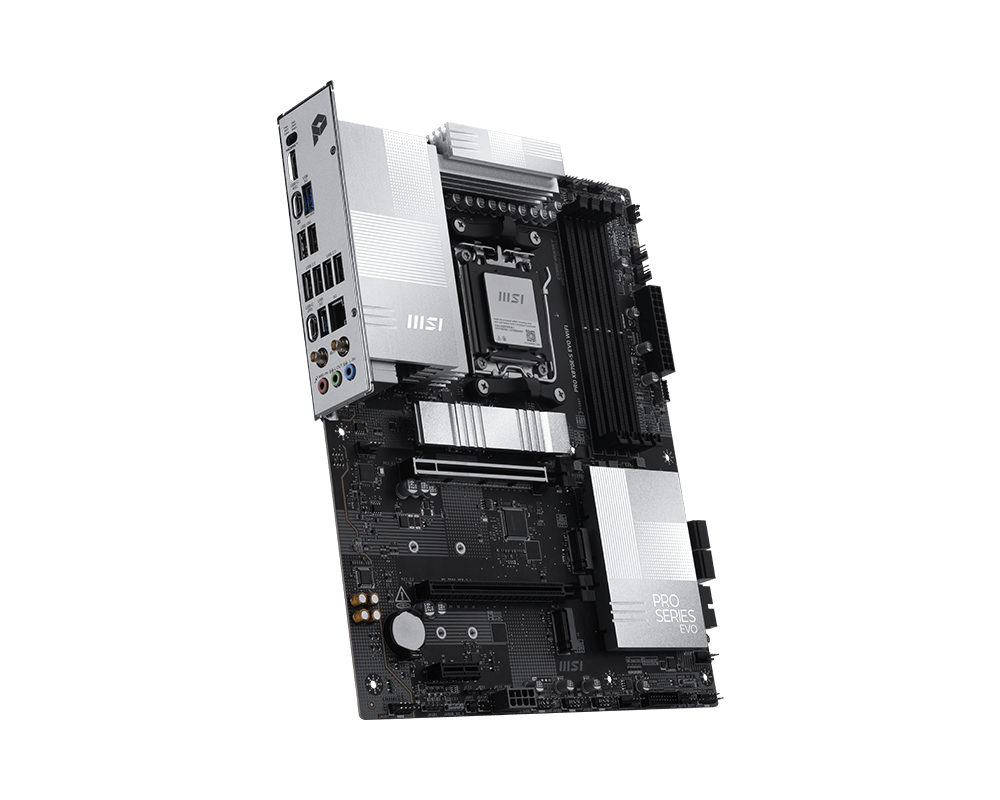

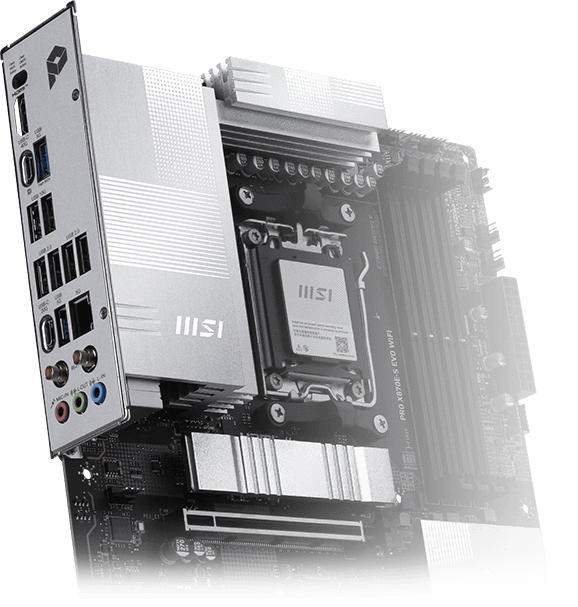

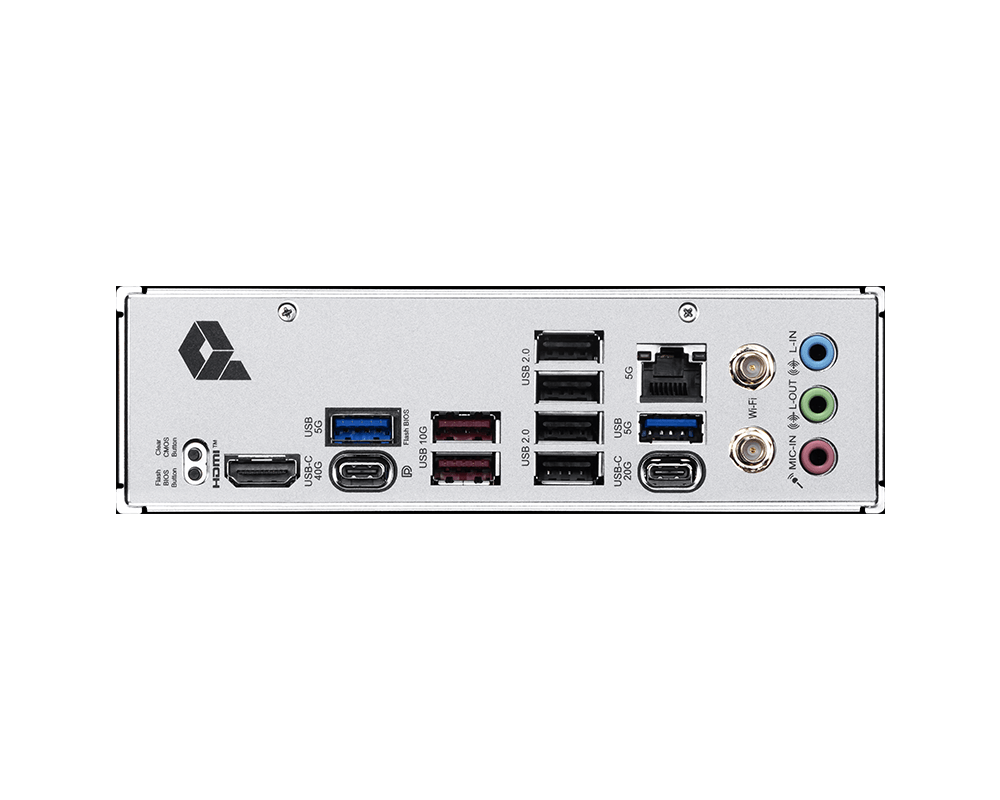

- 预装 I/O 挡板
- 保护措施
预装 I/O 挡板过省去在主板安装过程中手动安装 I/O 防护罩的步骤，提供了便捷流畅的安装体验。 其内置设计确保了精准对齐和稳固贴合，既提供了保护又带来了便利，同时提升了整体组装的耐用性。
保护措施
MSI主板电路区域清楚标示机箱螺丝锁点须避开的位置，让此区域净空。每个螺丝孔都有附加保护漆，防止零组件刮伤或损坏主板。
防刮保护
区域净空
双重防静电保护
- 直插式WiFi天线
- EZ Conn-Design
- DRIVER UTILITY INSTALLER
直插式WiFi天线让整个过程变得轻松无比，只需将固定件直接固定在主板上，无需旋转即可。
The MSI exclusive JAF_1 header allows MPG EZ120 ARGB fan to operate with a single cable. Alternatively, the JAF_1 header can be converted into additional ARGB Gen 1 and fan headers by using a dedicated 1-to-2 EZ Conn-cable, streamlining and optimizing the entire building process.
Once connected to the internet, MSI Driver Utility Installer will detect and present suitable drivers and utilities automatically, you can download and install with just a few clicks. Learn more
*Please ensure to connect the internet, or the Driver Utility Installer won’t launch automatically.
*MSI Driver Utility Installer will be ready in Windows 11 build 22H2.

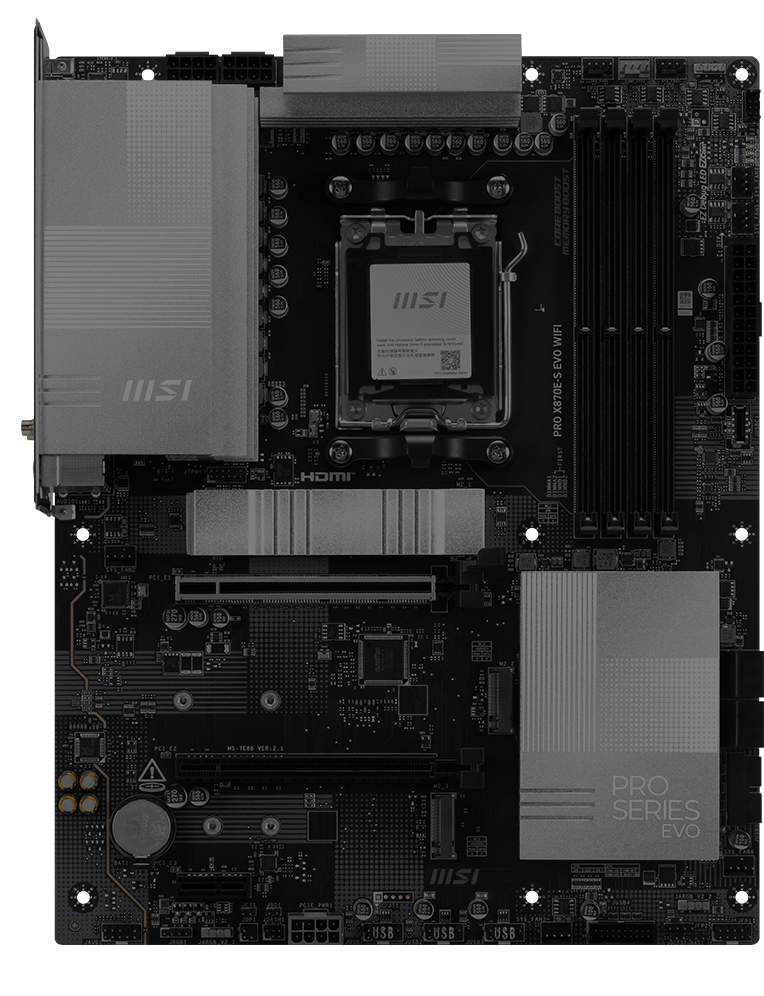

- EZ DEBUG
- EZ Identify

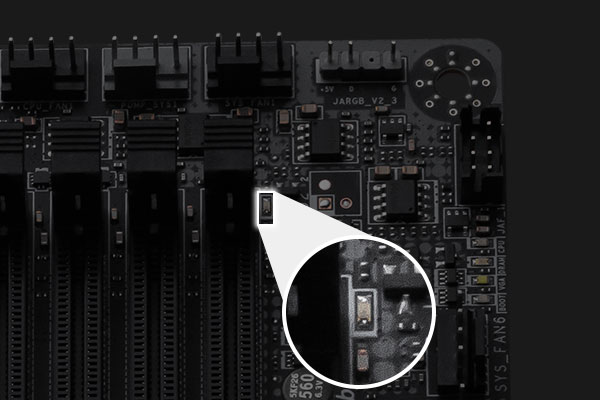

EZ DEBUG LED
Onboard LEDs will indicate the source of the problem so you know exactly where to look to get up and running again.
EZ Memory Detection LED
This LED lights up when it detects faulty memory in slots, eliminating guesswork from troubleshooting.
- EZ OVERCLOCKING
- EZ 优化
EZ 超频
虽然超频对某些人来说可能过于复杂，但MSI Click BIOS X 设计多款一键超频功能，就是要让处理器和记忆体超频变得更简单，不再需要复杂设定，即使没有理工背景的玩家也能轻松提升系统性能。
CREATION BOOST
一键CPU超频可自动优化处理器性能，即时调整至最佳状态。
AI BOOST
智能演算法能提升NPU 效能，在额外运算能力时，提供最佳的AI 性能。 *需搭配相容处理器启用。 "
EXPO / A-XMP
可从预设的EXPO 和A-XMP 资料夹中直接选择设定参数，让记忆体轻松自动超频，获得最好的相容性。
多款功能为您的运算体验注入人工智能，实现更智慧的实时优化。 MSI Center 接口简洁清楚，让您轻松订义并管理计算机设定。 例如: AI 引擎能根据您使用的应用程序自动调整设定，确保流畅的效能表现。
ULTRA PERFORMANCE
- 供电解决方案
- 内存
- 保护装置
- 12 DUET RAIL POWER SYSTEM
- PCB DESIGN
- EZ OC TUNING
- 更多功能

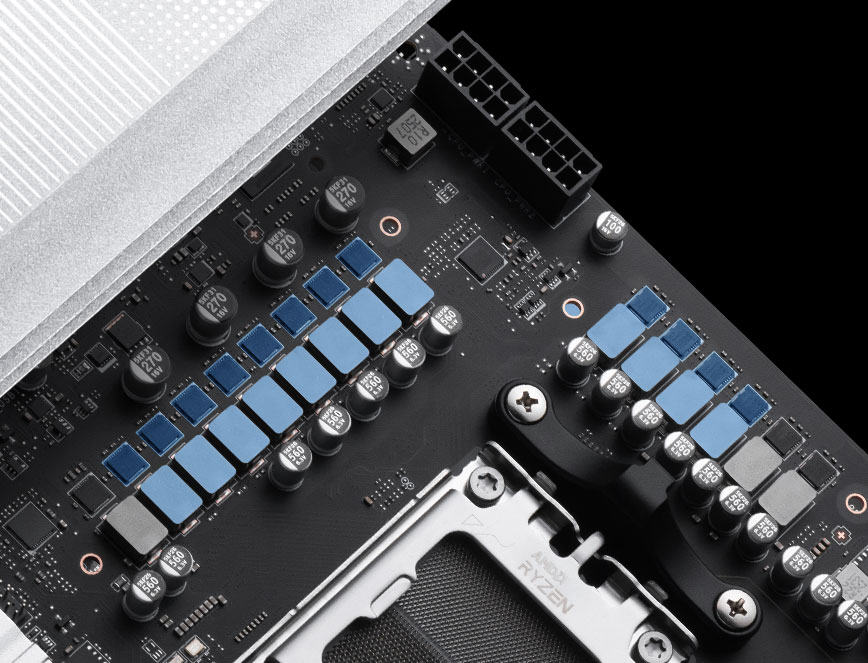

Unleash and sustain the maximum performance with a flagship VRM design built with a total of 12+2+1 digital power phases. Combining dual power connectors and 60A Smart Power Stage, PRO X870E-S EVO WIFI is ready for the challenge of high-end processors.
12
PHASES
2
PHASES
1
PHASE
CPU Power
Core Boost
Digital Power

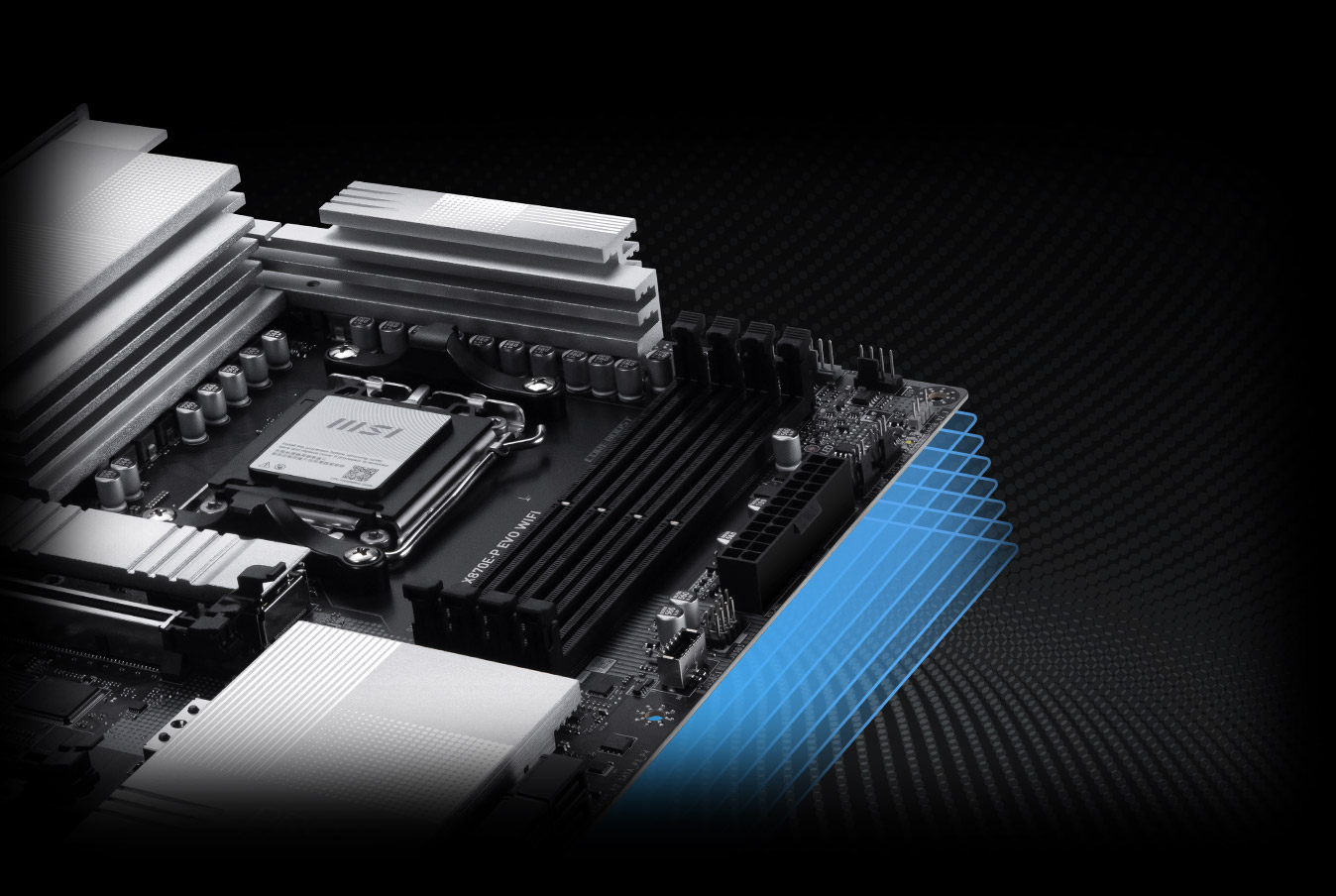

- 6 PCB Layers
- PCB Fabric Peak
MSI 独家效能预设提供一种更直观的方式来提升效能，您可以根据自己喜好设定功耗限制。 BIOS 提供两种设定可选择——PBO Auto 及PBO Enable。 "
“Performance Switch”结合了AMD 预设的PBO（Precision Boost Overdrive）与MSI 超频设定的优势，无论是单核或多核状态下，都能提供更高的CPU 性能，适合追求极致效能的玩家。
MSI PBO 散热设定档将CPU的最高温度设置在85°C、75°C和65°C等级。透过这些设定档，CPU能以较低的电压和温度运行，但仍可拥有相同效能。
Config TDP 是为重度玩家提供ECO 模式（65W）或不同TDP（PPT/TDC/EDC）设置而设计的。 Click BIOS 5 中提供多个不同TDP 设定档，Config TDP 可以让TDP 设定更加简单，不需要每次手动修改TDP 设定。
这些丰富的功能也有助于主板提供稳定且强大的性能。
MORE FOR PERFORMANCE
- DDR5
- HIGH-EFFICIENCY MODE
- Latency Killer

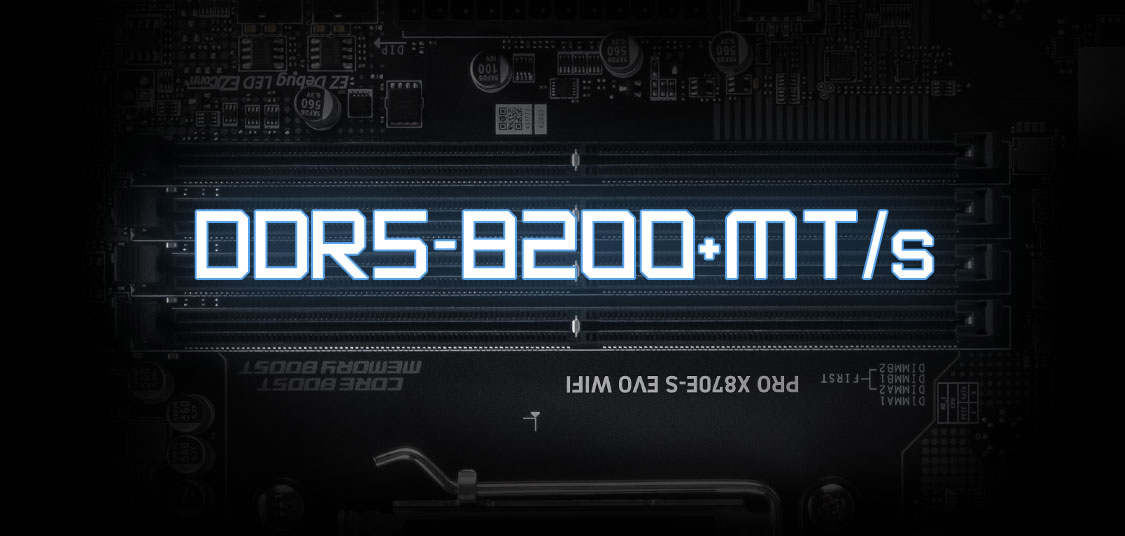

A huge step of DDR performance enhancement with the latest DDR5 memory. Combines with dedicated SMT welding process and MSI Memory Boost technology, PRO X870E-S EVO WIFI is ready to deliver the world class memory performance.
*Memory compatibility and supported speeds can vary depending on the CPU and memory configuration.
The High-Efficiency Mode is designed to optimize memory performance byincreasing memory bandwidth and reducing latency. With the four sets of RAM timing settings, it allows users to find out the optimal configuration based on the quality of their memory modules.
MSI BIOS has introduced the latest Latency Killer feature on all AM5 socket motherboards. Users can enable Latency Killer in the BIOS to reduce memory latency by up to 12% when running at high frequencies. Importantly, it is compatible with a wide range of memory overclocking features, including Memory Try It!!, EXPO, A-XMP, and High-Efficiency Mode, etc.
UP TO 12% Memory latency Reduction
*Supports BIOS versions after AGESA 1.2.0.2b.
- TVS
- 实心针脚设计
- 防锈不锈钢I/O挡板
- 过电流保护
- 电源相位接地架构
瞬态电压抑制器(TVS) 是用来防止电压过高的安全装置。微星所有主板均配置TVS。 当电压异常升高时，TVS从高电阻状态切换到低电阻状态，将过高的电压转移到地上，有助于防止高电压造成的电路损坏。
MSI 主板4-pin、8-pin 和24-pin 电源接头均采用实心针脚设计。实心针脚设计优点在于处理高电流负载时，能更安全且稳定地将12V 电力传输至处理器。
实心针脚电源端口的优势
- 提升稳定性：较大的接触面积，强化电力传输的稳定性。
- 低阻抗：实心针脚拥有低阻抗优势，实现高效能电流传输。
- 强韧耐用：实心针脚设计具有出色的耐用性，能够应对严苛的使用环境。
- 适用于高电流场景
加上额外一层海绵和防锈不锈钢I/O保护盖，减少静电和系统的电磁辐射噪音，与传统IO 保护盖相较， 更耐用。
*上方图片仅为示意参考，请参阅规格页面以获取更多详细信息。
MSI 主板内建过电流保护 (OCP) 优先考虑安全性， 确保 USB 端口、DDR 内存、PWM IC 和 CPU 等关键组件免受过电流影响。 这种主动防御机制可降低因过多电流突然涌入而造成损坏或故障的风险， 从而促进系统的长期稳定性。让 MSI 玩家使用的更安心。
电源相位的接地架构是微星独家设计。这项专利设计能够抑制电源相位所产生的电磁干扰（EMI）， 并有助于有效地将热能传导到具有接地特性的铜平面。

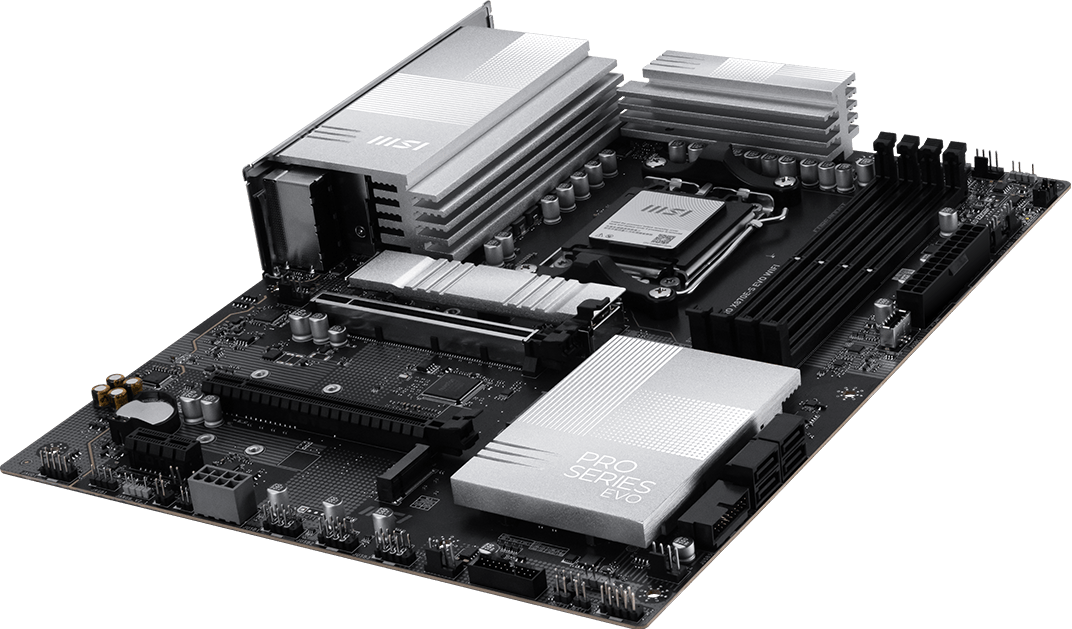

FROZR DESIGN
- 散热装甲
- 整合式散热
- 风扇控制
- cooling overview
Extended Heatsink
Extended Heatsink enlarges the surface of heat dissipation and maintain the performance at heavy loads.
M.2 Shield Frozr
Strengthened M.2 thermal solution helps keep M.2 SSD safe and ensures incredible performance.
Heavy Plated VRM Heatsink
The VRM heatsink covers the upper MOS and helps dissipate the heat.
7W/mK Thermal Pad & Additional Choke Pad
High-quality 7W/mK MOSFET thermal pads and additional choke thermal pads ensure stable performance when all cores are runnging at high speed.
Enlarged Chipset Heatsink
The enlarged heatsink is designed to reduce dust and noise and capable of maintaining high efficiency of heat dissipation.

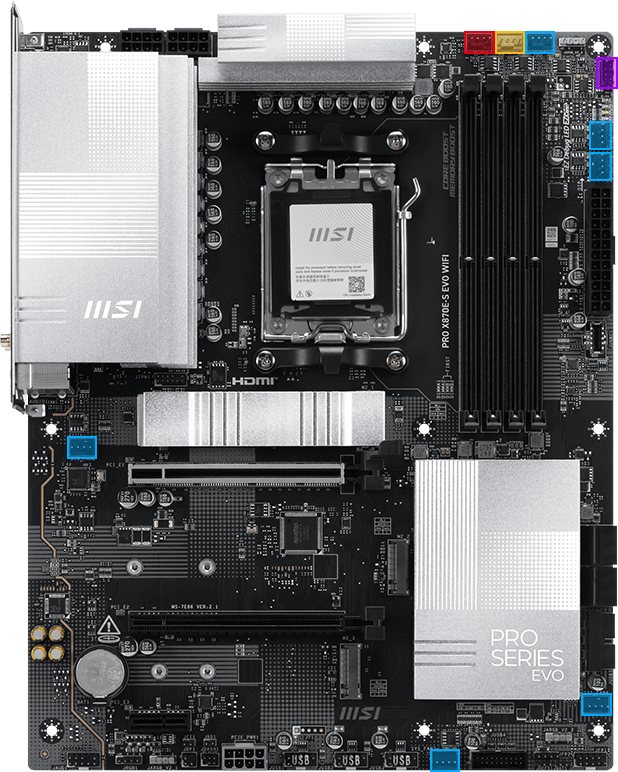

- SYSTEM COOLING
- COMBO FAN
Connect and synchronize with MSI coolers and cases with strategically positioned pin-header locations including a dedicated pump-fan header.
FOR CPU COOLER
FOR LIQUID COOLER
3A power deliver / Supports auto-detect
FOR SYSTEM FAN
Supports auto-detect
EXCLUSIVE EZ CONN. - JAF_1
2A power deliver(fan) / Supports dedicate MSI PC components.
Lean more
MSI 风扇端口拥有多用途，既可作为水泵接口，也可作为风扇接口。 该接口会自动侦测是否为水泵或 PWM/DC 风扇，其独特的灰色设计，更容易识别。
- 酷冷指南
- FROZR AI COOLING
- 自动检测风扇
Cooling Wizard 是一个全面的风扇设定管理解决方案，并适用于所有 MSI 产品。不论是系统风扇、PWM/DC 风扇还是水泵…等， 都可自行调整，让性能和噪音达到自己可以接受的平衡点，只需一键即可轻松控制。
多情景设定
最多可储存5组不同情景设定档
智能调节&手动控制风扇
-
智能调节风扇
用户可设定4组温度与风扇转速节点，并允许手动调整温度曲线
-
手动控制风扇
允许用户设定百分比风扇转速
场景应用
-
Follow MSI Center 模式e
根据使用的环境，自动调整风扇设定
-
BIOS 模式
在BIOS中调整风扇设定
-
自定义
允许玩家自行定义风扇转速
Frozr AI 散热系统针对CPU 与GPU 温度进行调校。 AI 系统会侦测CPU 和GPU 的温度，自动调整系统风扇的转速，确保最佳效能。
MSI 风扇接口可自动侦测风扇将以直流或PWM哪种模式运行，视情况随时调整风扇转速和进行降噪。 Hysteresis也能让系统风扇的运转更为流畅，并确保系统随时处于安静的状态。
TRILINK
- 网络配置
- 存储
- 拓展性
- FLAWLESS CONNECTION
- WIFI 7 Solution
- AI 网络管理

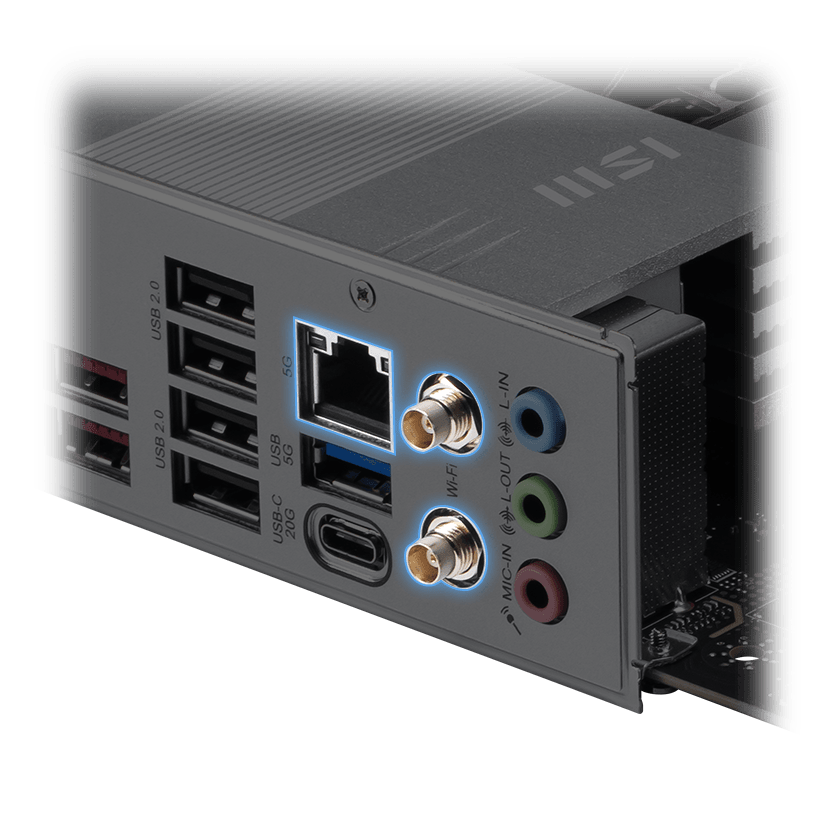

MSI's premium network solution provides incredible data transfer speed for demanding users.
5G LAN
Wi-Fi 7
EZ Antenna with Magnetic Stand
最新的无线解决方案Wi-Fi 7 ，新一代大跃进，多项改良技术， 满足时下越来越多无线装备对庞大带宽的渴望。
*Windows 11 compatibility only
与Wi-Fi 6 (802.11ax) 相较，Wi-Fi 7 (802.11be)提供更高的速度、更大的频率，大幅降低延迟问题， 并拥有更好的联机效率。并提供更长的电池使用寿命，在拥挤环境中也能提供更佳性能。
QAM（正交振幅调变）的数值越高，每个封包所能承载的资料量就越多。Wi-Fi 7 将调变技术从 1024-QAM 提升至 4096-QAM，大幅提升峰值传输速率与网络容量。
Wi-Fi 7 支持多重链接技术，使装置能同时在多个频段与信道间进行数据的传输与接收，以满足不断增长的无线装置数量与高带宽流量需求。
MSI AI 网络管理器会自动分类并优先处理需要低延迟的应用程序，如在线游戏，为您提供最佳的联机体验。
MSI AI 网络管理
- 自动优先处理游戏联机需求。
- 允许更改应用程序的流量优先处理顺序。
- 允许自行设定各应用程序的带宽。
- 分析 Wi-Fi 讯号以选择最佳讯号源。
- STORAGE
MSI PRO series motherboards support all the latest storage standards, which allows users to connect any ultra-fast storage device. Start games faster, load levels faster and have a real advantage over your enemies.
1x
2x
- 64MB BIOS
- LIGHTNING GEN 5 PCI-E
- LANES OPTIMIZED
- PCIe SUPPLEMENTAL POWER

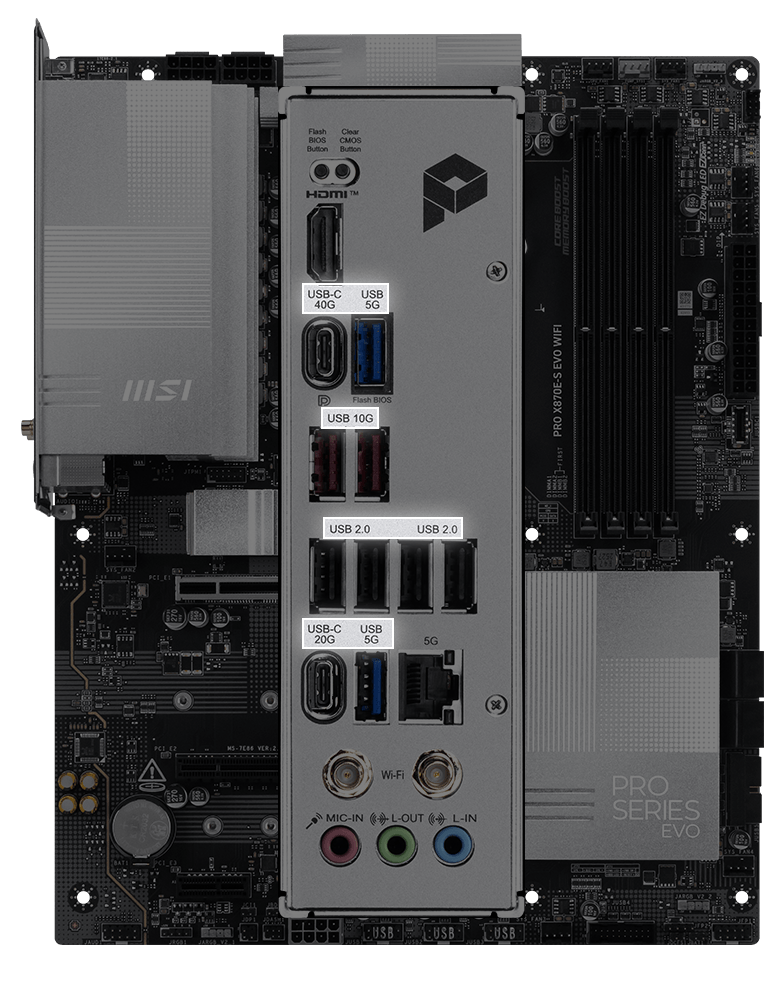

- USB4
- 前置USB TYPE-C
64MB BIOS
更大的BIOS容量，让用户在搭配 CPU 时能享有最完整、最丰富的 BIOS 接口功能。即使未来升级处理器，也能确保完全兼容，无需担心兼容性问题。

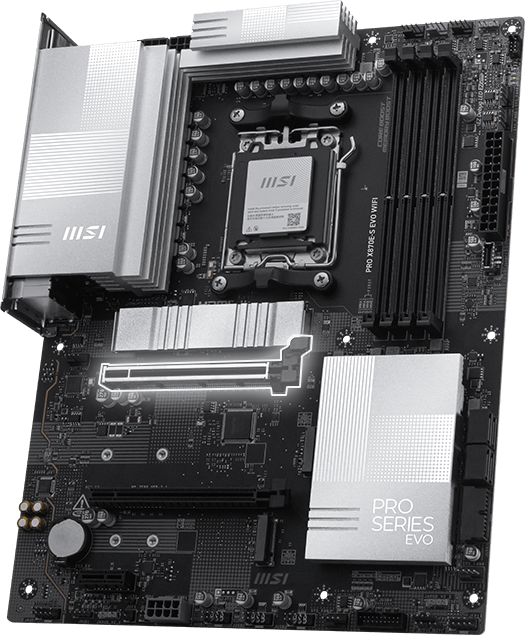

LIGHTNING GEN 5 PCI-E
Doubling over the previous generation, the bandwidth of a x16 interface can reach 128GB/s.
SMT PCIE 5.0 SLOT
The advanced SMT(Surface Mount Technology) PCIE slot diminish interference and electrical noise, fully support the PCI-E 5.0 signal.
HEAVY SOLDERED CONNECTIONS
MSI PCI Express Steel Armor slots are secured to the motherboard with extra solder points and support the weight of heavy graphics cards. When every advantage in games counts, Steel Armor shields the point of contact from electromagnetic interference.

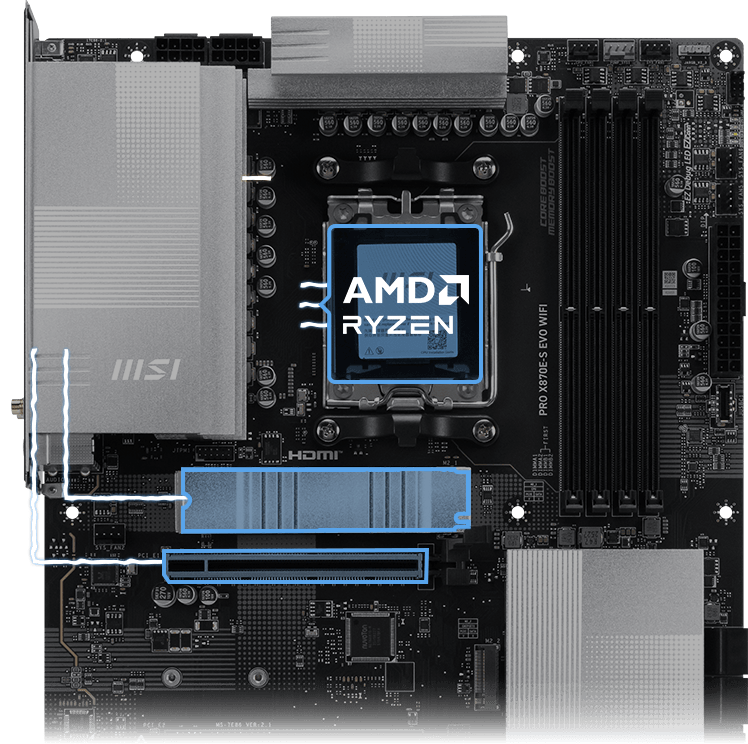

MSI motherboards fully utilize native CPU PCIe 5.0 lanes with optimized lane bifurcation, allowing the Gen 5 x16 slot and Gen 5 M.2 connector to operate independently, eliminating bandwidth conflicts and unlocking maximum performance for both GPUs and SSDs.
Direct PCIe Gen5 from CPU
Full Bandwidth without Split
Optimized PCIe Lane Bifurcation
Native PCIe 5.0 Lanes
From Ryzen 9000 & 7000 CPUs

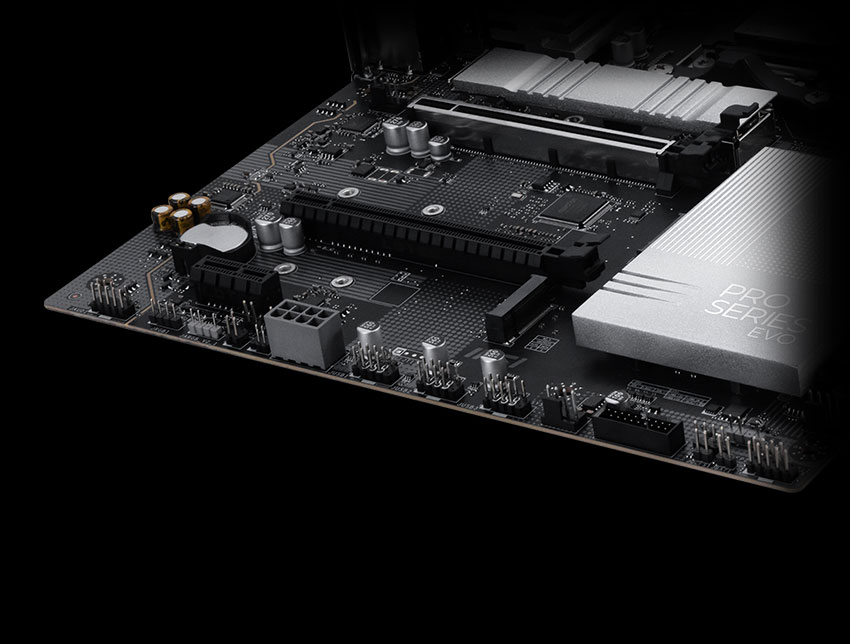

PCIe 5.0 x4 for M.2 SSD
PCIe 5.0 x16 for GPU

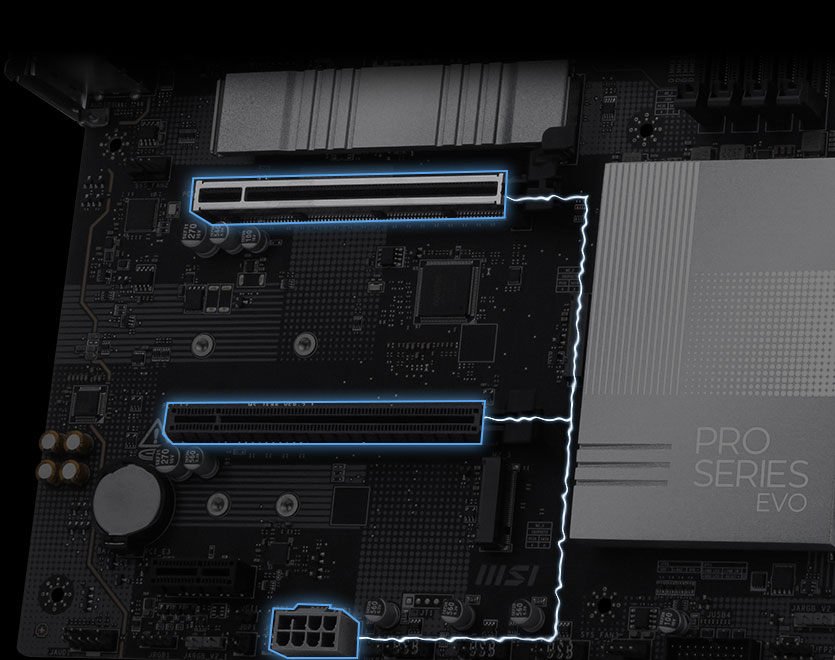

The exclusive Supplemental PCIe Power connector provides dedicated power for the high-power demands of GPUs used in AI computing and gaming, ensuring stable, efficient, and sustained performance. Learn more about chassis compatbility.
MSI 主板采用最新一代 USB4 技术，为使用者带来全面升级的传输体验。
高达 40Gbps 的传输速率
大型文件传输速度更快。
多设备连接能力
可透过单一接口同时连接多个装置。
动态带宽分配
可同时传输数据、影像与影片等内容，效率更高。
搭载前置式TYPE-C
MSI PRO 主板支援前置USB Type-C介面，使游戏玩家可以连接最新的USB 装置。并可配合MSI 机壳一起建构系统主机，可获得最便捷的体验。
Experience
- 音效
- mystic light
- BIOS
- 软件
- Audio Boost
- Isolated Analogy Structure
- HIGH DEFINITION AUDIO PROCESSOR
- HIGH QUALITY AUDIO CAPACITORS
- HIGH QUALITY AUDIO JACKS
- ISOLATED AUDIO SIGNAL
- DE-POP PROTECTION
To provide clear voice, MSI develops a unique structure – Isolated Analogy Structure. The external metal framework of the audio connectors is separated from the internal layout, which ensures the sound quality crisp.
* The image above is an illustrative reference. Please refer to specification pages for more details.
- Mystic Light
- Synchronized
Splash on some color and vibrant RGB lighting effects using Mystic Light utility of MSI Center, which has million colors and fancy LED effects. Enjoy the full control and creativity of your PC's lighting with one software.
-
Wave
-
Steady
-
Flame
-
Breathing
-
CPU Temperature
-
Color Ring
-
Lightning
-
Receration
-
Meteor
-
Default
利用Mystic Light 扩充插槽，可增添RGB 灯条或其他RGB装置装置。 Mystic Light 软件直觉式界面，更方便您操作控制，无需再另外单购RGB控制器。
*Gen2装置仅支持7种RGB灯效
- Click BIOS X
- BIOS KEY FEATURES
微星全新设计的CLICK BIOS X 提供美观更友善使用体验，让玩家可以更快速存取和调整系统配置。
- MSI CENTER
- AIDA64
- NORTON 360
MSI CENTER
MSI 全新的MSI Center 将MSI 所有软件整合到一个应用程序中。进一步控制主板功能，以释放无限可能性。
微星主板提供AIDA64 Extreme 独家版本60 天免费试用。 AIDA64 Extreme 是一款计算机软硬件侦测诊断软件。透过该软件，您可以在计算机上监控操作系统、主板、CPU、BIOS…等相关详细信息，并可储存CSV、HTML 等多种格式档案。
为您的装置提供多层保护、在线隐私功能包含安全VPN，以及暗网监测，并全数整合在单一解决方案中。使用MSI 主板，即可免费试用Norton 360 Deluxe 60 天。
- 提供高达50 GB云端备份空间
- 实时威胁防护和智慧防火墙
- 密码管理员
- PC SafeCam
MSI 试用优惠不适用于现有的诺顿客户。如果您已订购诺顿方案，则需要选择退出订购才有资格享受此优惠。有关重要的订阅、订价和优惠详情，请参阅NortonLifeLock 授权和服务协议。 NortonLifeLock 产品和服务隐私声明。
为游戏和创作打造最先进的 PC
MSI X800 系列主板为提供最快效能而生。搭载 USB 4.0 和强大的超频能力，支持更快的双信道 DDR5 内存、AMD EXPO™ 技术，以及 PCIe® 5.0 对图形和 NVMe 效能需求。搭配AMD Ryzen™ 9000、8000 和 7000 系列处理器强悍的革命性能，让您从容面对所有项目挑战。
- Overclocking and/or undervolting AMD processors and memory, including without limitation, altering clock frequencies / multipliers or memory timing / voltage, to operate outside of AMD’s published specifications will void any applicable AMD product warranty, even when enabled via AMD hardware and/or software. This may also void warranties offered by the system manufacturer or retailer. Users assume all risks and liabilities that may arise out of overclocking and/or undervolting AMD processors, including, without limitation, failure of or damage to hardware, reduced system performance and/or data loss, corruption or vulnerability. GD-106.
© 2024 Advanced Micro Devices, Inc. All rights reserved. AMD, the AMD Arrow logo, Radeon, Ryzen and combinations thereof are trademarks of Advanced Micro Devices, Inc. Other product names used in this publication are for identification purposes only and may be trademarks of their respective owners.

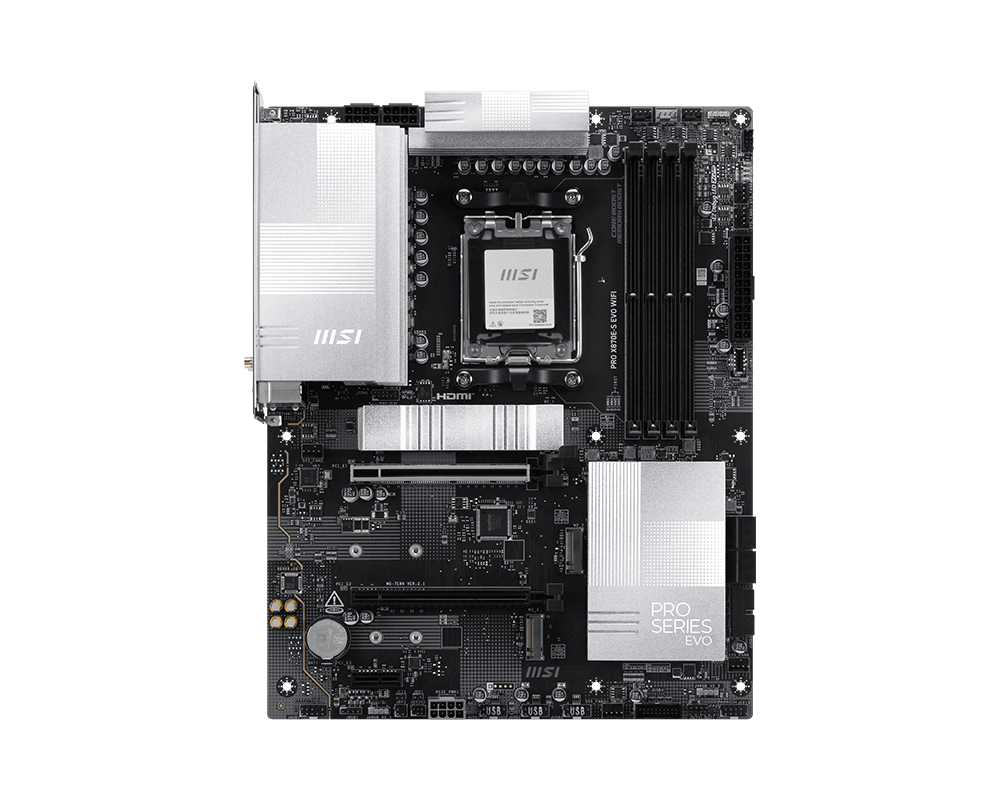

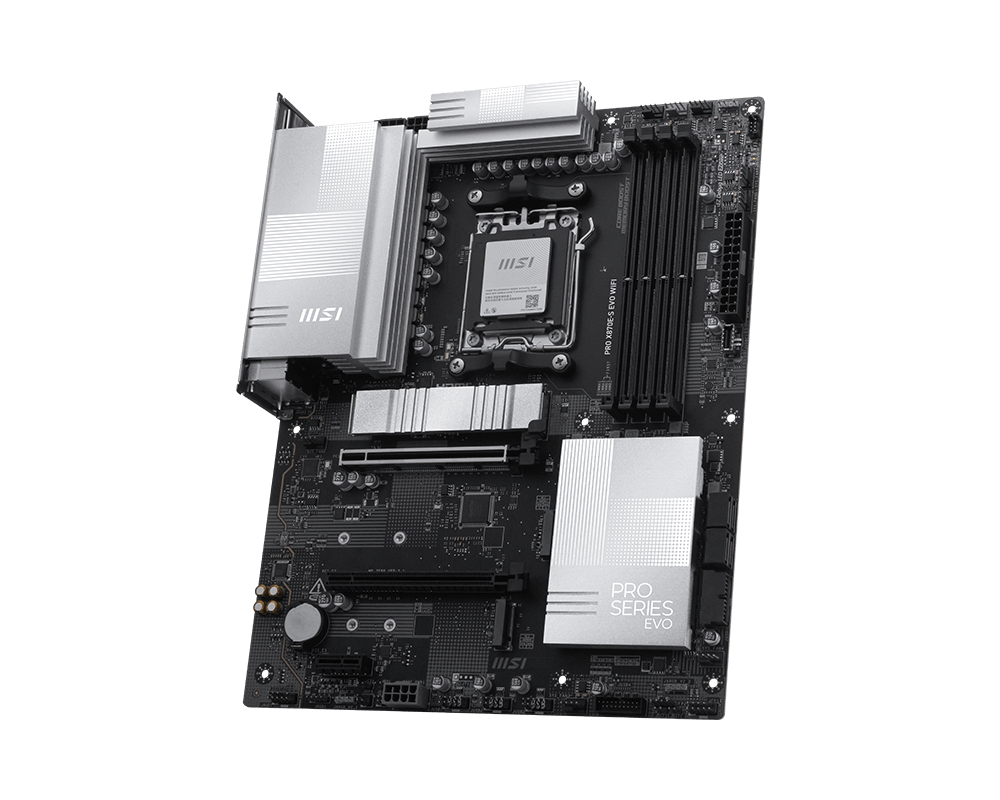

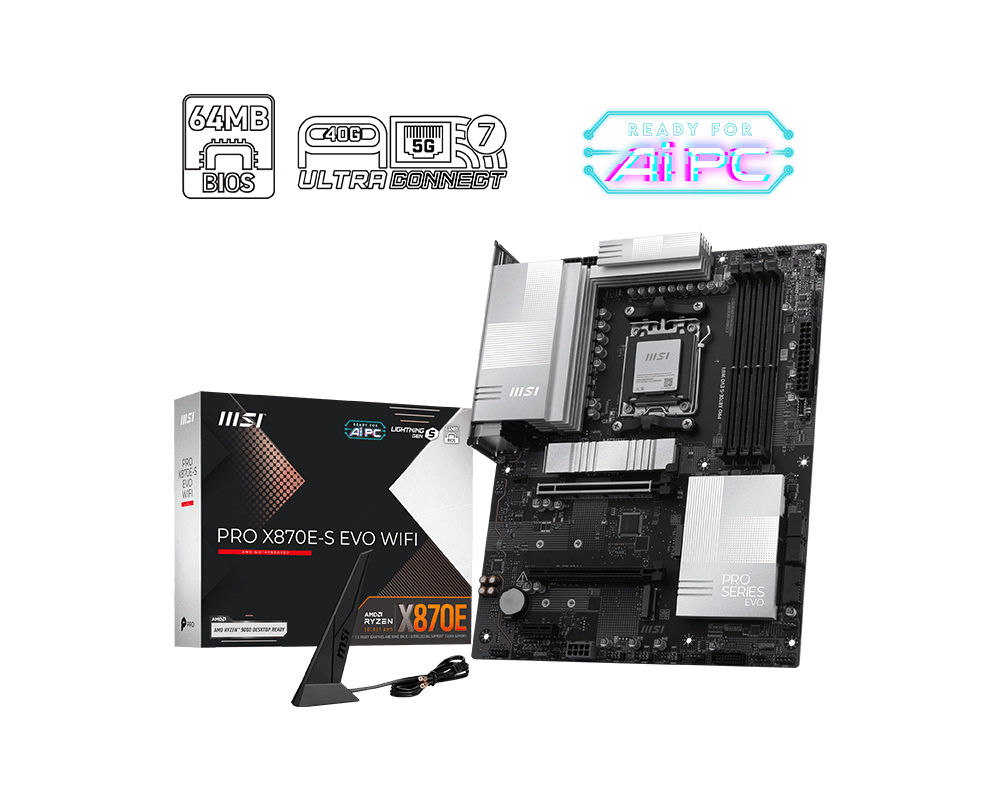

PRO X870E-S EVO WIFI
- 支持 AMD Ryzen™ 9000 / 8000 / 7000 系列桌面处理器
- 支持 DDR5 内存, 双通道 DDR5 8200+ MT/s (OC)
- 强劲性能: 12+2+1 智能供电设计, 双8Pin CPU供电接口, 核心加速引擎,内存加速引擎, 6层服务器级PCB 2Oz加厚铜
- 高效散热: 扩展型散热片, 7W/mK导热垫,第二代免工具M.2冰霜铠甲 专为高性能系统和不间断体验而设计
- EZ DIY: 第二代免工具M.2冰霜铠甲, 第二代免工具M.2快拆, 第二代扩展式PCIe卡口以及直插式WiFi天线
- 闪电般快速的游戏体验: PCIe 5.0 插槽, Lightning Gen 5 x4 M.2
- 高速连接: USB4 , 5G 有线网口,WIFI 7 - 面向专业创作和多媒体应用的最新解决方案，提供安全、稳定且高速的网络和数据传输服务
- 高清音效组件: 用专业录音室级别的音质犒劳您的耳朵，带来最沉浸的游戏体验
