MAG X870E TOMAHAWK MAX WIFI PZ 是为游戏玩家设计，提供稳定、耐用且容易组装。搭载真正的Wi-Fi 7 解决方案、5G LAN、USB 40Gbps、PCIe 5.0 解决方案、PCIE拓源架构设计，以及独家EZ DIY 功能，为AMD Ryzen™ 9000 系列处理器的战场做好准备。
步骤更少控制更容易
14+2+1 Duet Rail 电源系统并采用80A SPS
加大散热片设计
EZ M.2 Shield Frozr II
USB 4 极速连接埠完美的Wi-Fi 7 和5G LAN
一键超频
UI /UX 最佳化设计
MAG 系列主机板为荣誉而生，与玩家一同并肩作战。 MSI主机板增添浓浓军事元素，提供坚实稳定最佳平台。
最佳效能
支援帮浦风扇
加大散热片
8 层伺服器等级PCB
/ 2oz 厚度铜
散热片附加7W/mK 导热垫
14+2+1 Duet Rail 电源系统
EZ M.2 Shield Frozr II
M.2 Shield Frozr
高速传输
5G LAN
全速Wi-Fi 7
Lightning PCIe Gen 5
最新DDR5 记忆体
4组M.2 接头
(Gen5 & Gen4)
EFFORTLESS ASSEMBLY
清除CMOS & Flash BIOS 按钮
预装I/O 遮盖
Steel Armor II
EZ Debug LED
EZ PCIe 快拆
Ready for AI PC
微星主板结合强悍的硬件配置与独家先进技术，满足游戏玩家与 AI 使用者的需求。同时，MSI 将 AI 功能融入 MSI Center 与 BIOS，使操作更加直观方便
AI Engine
提供多项同步项目，自动优化应用程序运行，营造流畅舒适的使用体验。
AI LAN MANAGER
针对网络性能进行优化，少延迟，带来流畅的在线体验。
Frozr AI Cooling
智能调节风扇速度，确保系统在凉爽稳定的高性能状态下运行。
AI Boost
MSI 独家技术，透过超频NPU 提升AI性能。
EZ DIY
- BACK-CONNECT
- ONE-FINGER
- ONE HAND
- ONE STEP
- ONE GLANCE
- ONE CLICK
- 背插设计

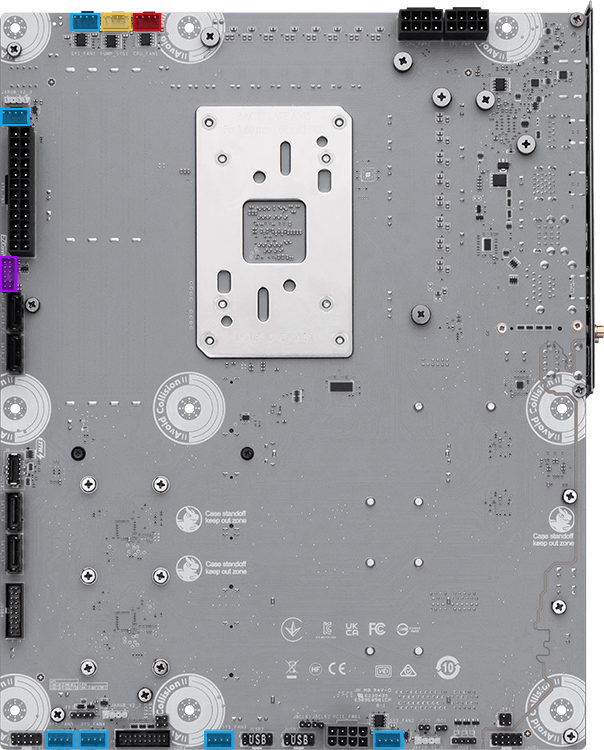

MAG X870E TOMAHAWK MAX WIFI PZ采用背插式设计，将主机板电源、CPU 电源、风扇连接埠、SATA 以及其他介面移至主机板背面。此设计让理线更加简洁，同时使整体系统外观更干净、更具美感。
- EZ M.2 安装
- 显卡快拆设计
- EZ BUTTON
微星精心研发，SSD安装与拆卸无需螺丝，大幅提升便利性。
MSI独家的EZ M.2 Shield Frozr II与EZ M2 CLIP Il. M2安装变得轻松无比.只需将SSD插入插槽轻轻推动问即可固定;若要卸下SSD. 也只需要将门锁向外弹开。整个过程顺畅无比，完全不需要使用任何工具， 一根手指就能享受完美的 DIY 体验。
全新登场的 MSI EZ M.2 CLIP II拆卸器是一款方便的小工具.透过此工具. 使用者可轻松将EZ M.2 CLIP II从主板上拆下.重新安装至任意想要的 M2插槽. 该工具会随 MSI 主板的配件一同附赠.
易于操作的回弹机制设计，只需轻轻一按即可快速移除显卡。 即使在机箱内拥挤空间中，也能轻松升级显卡，简化整体流程并提升使用体验。
MORE FOR DIY FRIENDLY
了解更多
- PRE-INSTALLED I/O SHIELD
- EZ Mounting
组装主机板过程中不再需要额外安装I/O 遮盖。也因预装内建设计，可以更贴合、坚固，提供最好的保护力。
EZ MOUNTING

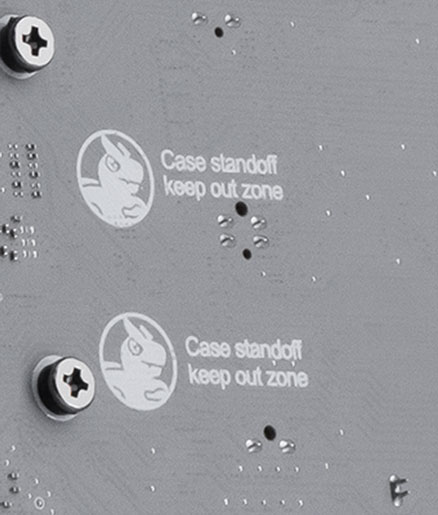

MSI主机板电路区域清楚标示机壳螺丝锁点须避开的位置，让此区域净空。每个螺丝孔都有附加保护漆，防止零组件刮伤或损坏主机板。
Avoid Collision Notification
Keep Out Zone
Double ESD Protection
- EZ 天线
- 超频跳线接针
- EZ CONN设计 JAF2
- 一体式机箱跳线
- EZ 驱动安装
微星EZ 天线，不需旋转即可紧密接上，轻松完成安装
主板上内建的双 2-pin Direct OC 可让超频变得更简单， 用户能直接从操作系统中进行流畅且精准的 BCLK 调整。此外，也能在 BIOS 设定中进一步自定义，可以细微调整频率，提供更高的灵活度。
*跳线配件需自行购买。
MSI 的EZ Conn 接头可轻松连接MSI EZ 系列风扇（7 pin）或MSI 一体式水冷（11 pin）。 如果您没有上述产品，我们也提供1 对3 EZ Conn 线材，可连接ARGB 灯、系统风扇和USB 装置。
ARGB + 风扇 + USB
MSI 水冷
MSI EZ 系列 风扇
附赠线材可快速直接串接主板前方面板。
一连接到网络，MSI Driver Utility Installer 将自动检测并显示合适的驱动程序和实用程序，您只需点击几下即可下载和安装 了解更多
USB 内含驱动程序，可存取BIOS 程序文件。插上USB 即可进行BIOS更新
- EZ DEBUG
- EZ Identify
EZ 除错灯
主机板上LED 除错指示灯，可快速显示问题根源，以便您准确判断并重新启动运行。
EZ 数位除错灯
错误代码以利您故障排除。同时，还可以监控温度。

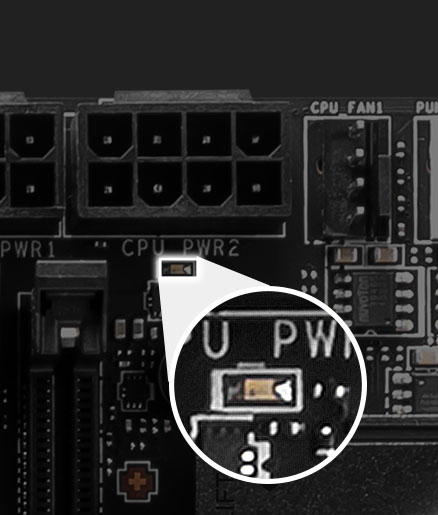

EZ 记忆体侦测
当侦测到插槽中的记忆体故障时，此LED 灯会亮起，以利故障排除。
- EZ 优化
多款功能为您的运算体验注入人工智能，实现更智慧的实时优化。 MSI Center 接口简洁清楚，让您轻松订义并管理计算机设定。 例如: AI 引擎能根据您使用的应用程序自动调整设定，确保流畅的效能表现。
ULTRA PERFORMANCE
- 供电解决方案
- 内存
- 保护装置
- 14 DUET RAIL 供电设计
- OC Engine
- PCB 设计
- EZ OC 调校
- 更多功能
采用14+2+1 数位供电架构的旗舰VRM 设计，可释放并维持最佳性能。 MAG X870E TOMAHAWK MAX WIFI PZ 结合双电源连接器和80A Power Stage，为新一代处理器做好准备。
14
项数
2
项数
1
项数
CPU Power
Core Boost
Digital Power
OC Engine 是一款专为精准调校而设计的独立芯片，能在 MSI BIOS 的异步模式下提供独立的基频（BCLK）控制。 它可在保持内显、内存、PCIe 与 NVMe 稳定运行的同时，将效能提升最高可达 15%，为超频玩家带来更大的极限挑战空间。
*Ryzen 7 9800X3D 游戏内实际效能提升幅度可能因平台而异。
专属超频芯片
为极致效能而生的专用设计。
独立 BCLK 控制
可独立调整频率，不影响其他组件。
更高的超频潜能
为极限调校提供更宽广的发挥空间。
稳如盘石的系统稳定性
即使在高压环境下依然维持稳定效能。
PCB 设计针对更高频宽与更快传输速度进行优化，让电路讯号传输更可靠稳定。
- 8 层PCB
- PCB Fabric Peak
透过MSI BIOS的丰富功能，您可以轻松享受超频带来的强大效能。
MSI 独家效能预设提供一种更直观的方式来提升效能，您可以根据自己喜好设定功耗限制。 BIOS 提供两种设定可选择——PBO Auto 及PBO Enable。
“Performance Switch”结合了AMD 预设的PBO（Precision Boost Overdrive）与MSI 超频设定的优势，无论是单核或多核状态下，都能提供更高的CPU 性能，适合追求极致效能的玩家。

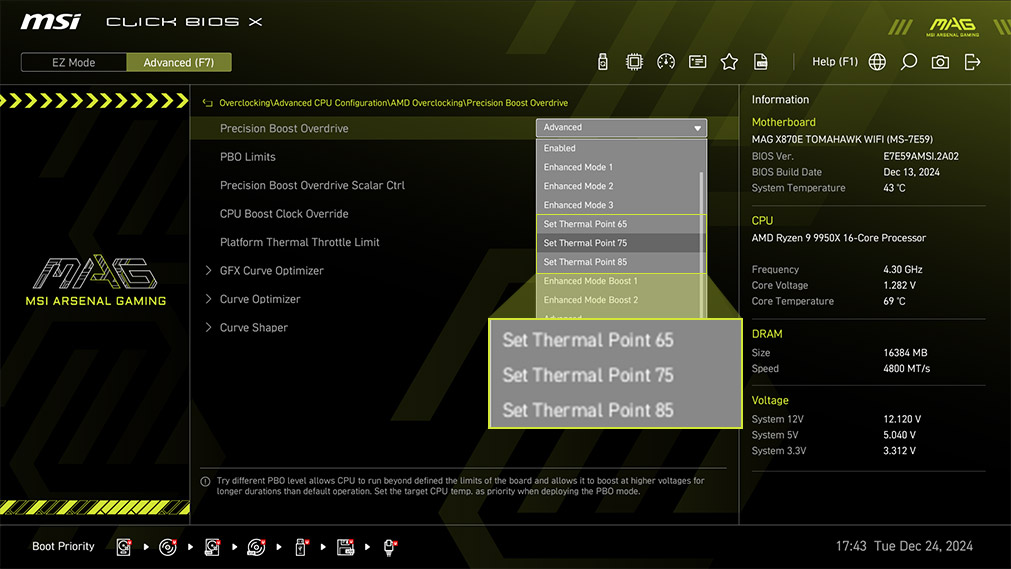

MSI PBO 散热设定档将CPU的最高温度设置在85°C、75°C和65°C等级。透过这些设定档，CPU能以较低的电压和温度运行，但仍可拥有相同效能。
Config TDP 是为重度玩家提供ECO 模式（65W）或不同TDP（PPT/TDC/EDC）设置而设计的。 Click BIOS 5 中提供多个不同TDP 设定档，Config TDP 可以让TDP 设定更加简单，不需要每次手动修改TDP 设定。
这些丰富的功能也有助于主板提供稳定且强大的性能。
MORE FOR PERFORMANCE
- DDR5
- HIGH-EFFICIENCY MODE
- Latency Killer

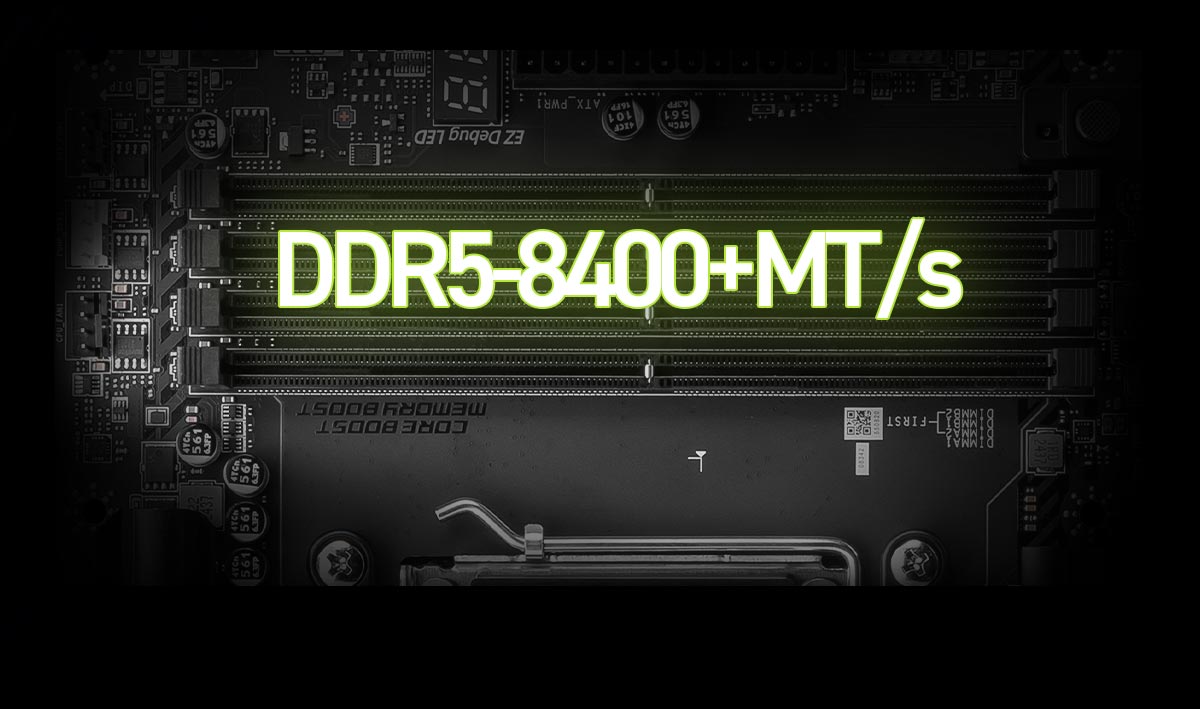

最新的DDR5 记忆体支援，为DDR 性能迈进一大步! MAG B850 TOMAHAWK MAX WIFI 结合独家SMT焊接工艺和MSI Memory Boost 技术，为您激发世界级的记忆体性能。

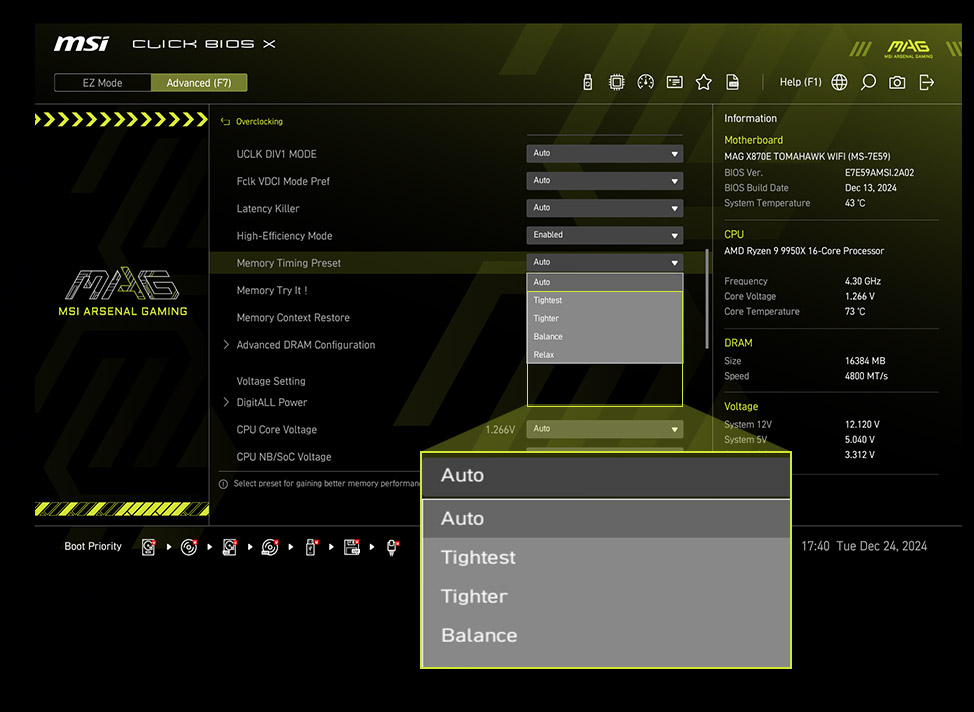

“High-Efficiency“高效模式旨在透过增加记忆体频宽并降低延迟来优化记忆体性能。四组记忆体时序设定可让用户根据记忆体模组的体质找到最佳配置组合。 .
Latency Killer
MSI AM5 脚位主机板BIOS 全面导入全新Latency Killer 延迟杀手功能。使用者只需在BIOS 中启用Latency Killer，即可在高频运行记忆体时，将延迟最多降低12%。
更重要的是，Latency Killer 拥有高度相容性，支援多种记忆体超频功能，包括Memory Try It!!、EXPO、A-XMP 以及高效能模式（High-Efficiency Mode） 等，让玩家轻松追求极致效能与稳定性。
延迟最高降低达12%
*Supports BIOS versions after AGESA 1.2.0.2b.
- TVS
- 实心针脚设计
- 防锈不锈钢I/O挡板
- 过电流保护
- 电源相位接地架构
瞬态电压抑制器(TVS) 是用来防止电压过高的安全装置。微星所有主板均配置TVS。 当电压异常升高时，TVS从高电阻状态切换到低电阻状态，将过高的电压转移到地上，有助于防止高电压造成的电路损坏。
MSI 主板4-pin、8-pin 和24-pin 电源接头均采用实心针脚设计。实心针脚设计优点在于处理高电流负载时，能更安全且稳定地将12V 电力传输至处理器。
实心针脚电源端口的优势
- 提升稳定性：较大的接触面积，强化电力传输的稳定性。
- 低阻抗：实心针脚拥有低阻抗优势，实现高效能电流传输。
- 强韧耐用：实心针脚设计具有出色的耐用性，能够应对严苛的使用环境。
- 适用于高电流场景
加上额外一层海绵和防锈不锈钢I/O保护盖，减少静电和系统的电磁辐射噪音，与传统IO 保护盖相较， 更耐用。
*上方图片仅为示意参考，请参阅规格页面以获取更多详细信息。
MSI 主板内建过电流保护 (OCP) 优先考虑安全性， 确保 USB 端口、DDR 内存、PWM IC 和 CPU 等关键组件免受过电流影响。 这种主动防御机制可降低因过多电流突然涌入而造成损坏或故障的风险， 从而促进系统的长期稳定性。让 MSI 玩家使用的更安心。
电源相位的接地架构是微星独家设计。这项专利设计能够抑制电源相位所产生的电磁干扰（EMI）， 并有助于有效地将热能传导到具有接地特性的铜平面。
FROZR DESIGN
- 散热装甲
- 整合式散热
- 风扇控制
- 散热总览
散热片加大设计
MSI 加大散热片尺寸，确保在高负载环境下仍保有该有的性能表现
双面M.2 Shield Frozr
让M.2 SSD 运作更快的时候也不降速，保护资料安全。
厚实VRM 散热片
VRM 散热片覆盖上方MOS ，有助于散热。
7W/mK 散热垫和额外choke 散热垫
高品质7W/mK MOSFET 散热垫和并附加choke 散热垫，确保所有核心以高性能运行
晶片组散热片加大设计
晶片组散热片加大设计主要是为了减少灰尘和噪音而设计，同时还能拥有高效率的散热表现。
- SYSTEM COOLING
- COMBO FAN
排针配置在最佳的位置(包含专用的水泵供电接头)，并可以连接MSI 散热器和机壳，进行整合同步
MSI 风扇端口拥有多用途，既可作为水泵接口，也可作为风扇接口。 该接口会自动侦测是否为水泵或 PWM/DC 风扇，其独特的灰色设计，更容易识别。
- 酷冷指南
- FROZR AI COOLING
- 自动检测风扇
Cooling Wizard 是一个全面的风扇设定管理解决方案，并适用于所有 MSI 产品。不论是系统风扇、PWM/DC 风扇还是水泵…等， 都可自行调整，让性能和噪音达到自己可以接受的平衡点，只需一键即可轻松控制。
多情景设定
最多可储存5组不同情景设定档
智能调节&手动控制风扇
-
智能调节风扇
用户可设定4组温度与风扇转速节点，并允许手动调整温度曲线
-
手动控制风扇
允许用户设定百分比风扇转速
场景应用
-
Follow MSI Center 模式e
根据使用的环境，自动调整风扇设定
-
BIOS 模式
在BIOS中调整风扇设定
-
自定义
允许玩家自行定义风扇转速
Frozr AI 散热系统针对CPU 与GPU 温度进行调校。 AI 系统会侦测CPU 和GPU 的温度，自动调整系统风扇的转速，确保最佳效能。
MSI 风扇接口可自动侦测风扇将以直流或PWM哪种模式运行，视情况随时调整风扇转速和进行降噪。 Hysteresis也能让系统风扇的运转更为流畅，并确保系统随时处于安静的状态。
TRILINK
- 网络配置
- 存储
- 拓展性
- FLAWLESS CONNECTION
- WIFI 7
- AI 网络管理
MSI 高稳定网路解决方案为重度玩家提供极速传输速度
5G LAN
Wi-Fi 7
附有磁吸基座的EZ天线
最新的无线解决方案Wi-Fi 7 ，新一代大跃进，多项改良技术， 满足时下越来越多无线装备对庞大带宽的渴望。
*Windows 11 compatibility only
与Wi-Fi 6 (802.11ax) 相较，Wi-Fi 7 (802.11be)提供更高的速度、更大的频率，大幅降低延迟问题， 并拥有更好的联机效率。并提供更长的电池使用寿命，在拥挤环境中也能提供更佳性能。
Wi-Fi 7 连接速度高达 5.8 Gbps ！ 比之前的 Wi-Fi 6/6E 标准快 2.4 倍， Wi-Fi 7 将成为未来的联机主流
前几代 Wi-Fi 带宽为160MHz 。Wi-Fi 7 将带宽提升至 320MHz（6GHz ）——确保在最大速度传输时，也能同时拥有高稳定性。
QAM（正交振幅调变）的数值越高，每个封包所能承载的资料量就越多。Wi-Fi 7 将调变技术从 1024-QAM 提升至 4096-QAM，大幅提升峰值传输速率与网络容量。
Wi-Fi 7 支持多重链接技术，使装置能同时在多个频段与信道间进行数据的传输与接收，以满足不断增长的无线装置数量与高带宽流量需求。
MSI AI 网络管理器会自动分类并优先处理需要低延迟的应用程序，如在线游戏，为您提供最佳的联机体验。
MSI AI 网络管理
- 自动优先处理游戏联机需求。
- 允许更改应用程序的流量优先处理顺序。
- 允许自行设定各应用程序的带宽。
- 分析 Wi-Fi 讯号以选择最佳讯号源。
- STORAGE
MSI MAG 系列主板支援所有最新的储存技术标准，用户可以自由选择极速存储装置。更快速启动游戏、下载，比敌人更具优势。
2x
2x
- 64MB BIOS
- LIGHTNING GEN 5 PCI-E
- 通道最佳化
- PCIe SUPPLEMENTAL POWER
- USB4
- 超级充电器+
64MB BIOS
更大的BIOS容量，让用户在搭配 CPU 时能享有最完整、最丰富的 BIOS 接口功能。即使未来升级处理器，也能确保完全兼容，无需担心兼容性问题。
LIGHTNING GEN 5 PCI-E
提供x16 插槽介面，频宽可达到128 GB/s，是上一代速度的两倍。
SMT PCIE 5.0 插槽焊接工艺
PCI-E 插槽采用先进的SMT 焊接工艺（Surface Mount Technology），降低杂讯干扰和电噪声、充分支援更高频宽和传输速度的PCI-E 5.0 讯号。
1.2X WEIGHT ENDURANCE
第二代钢铁装甲
与前一代相比，第二代钢铁装甲拥有双倍的承受力，并提供更优异的信号传输品质。
MSI 主机板充分运用CPU 原生的PCIe 5.0 通道，并透过最佳化的通道分流设计，让Gen 5 x16 插槽与双Gen 5 M.2 插槽可独立运作，避免频宽冲突，同时释放GPU 与SSD 的极致效能。
Direct PCIe Gen5 from CPU
Full Bandwidth without Split
Optimized PCIe Lane Bifurcation
Up to 24 native PCIe 5.0 Lanes From Ryzen 9000 & 7000 CPUs
PCIe 5.0 x4 for M.2 SSD
PCIe 5.0 x16 for GPU
PCIe 5.0 x4 for M.2 SSD

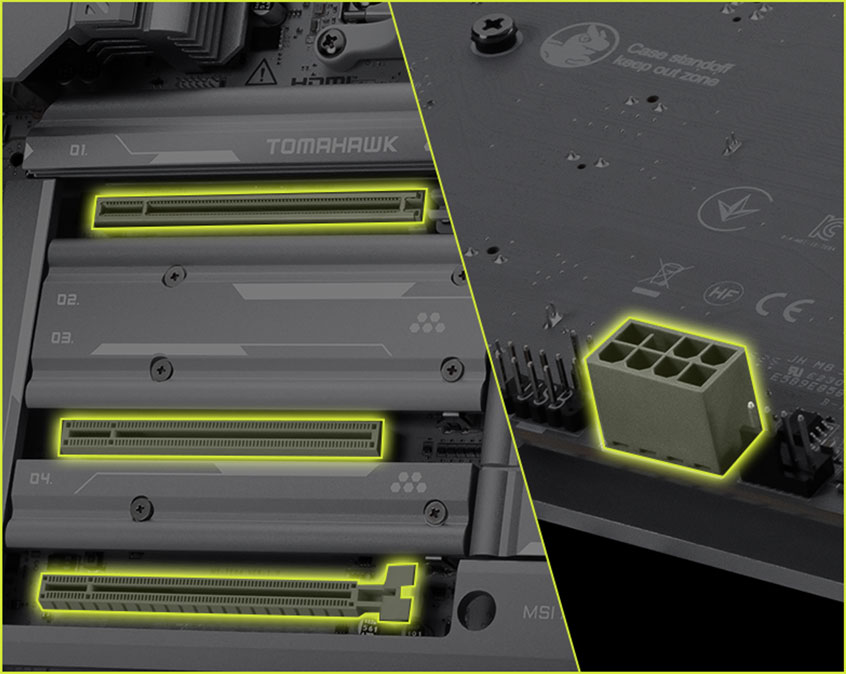

独家PCIE 拓源架构设计，为高阶显示卡提供更稳定、更安全的专用电源，为未来AI 运算智能世代做好准备!相容机壳列表

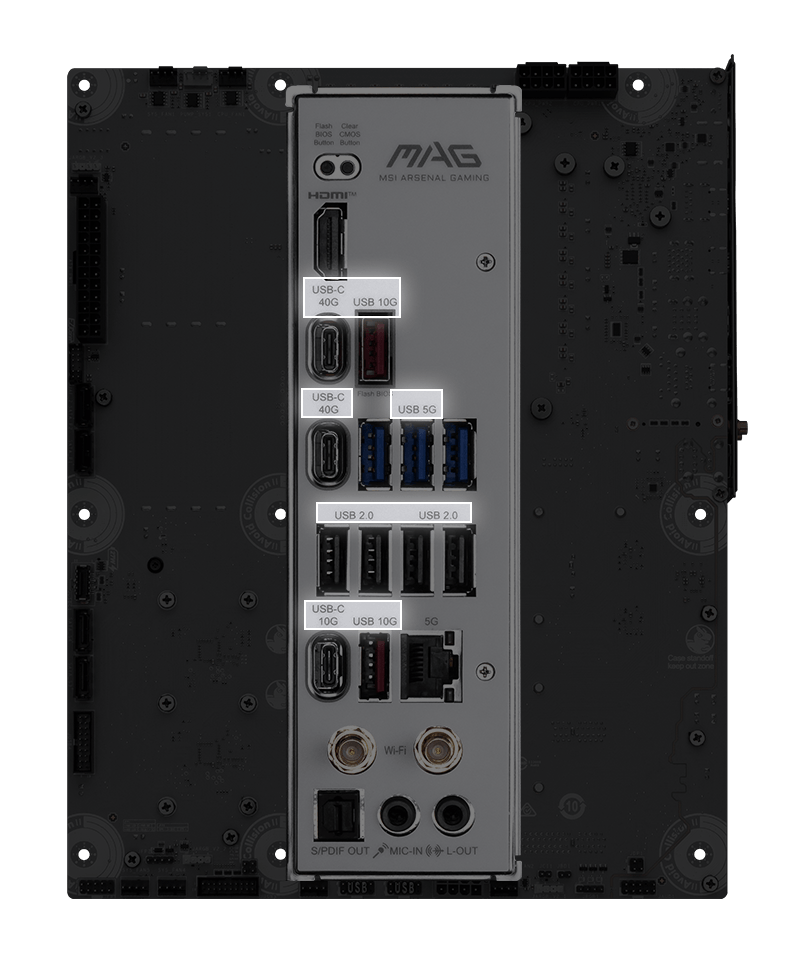

MSI 主板采用最新一代 USB4 技术，为使用者带来全面升级的传输体验。
高达 40Gbps 的传输速率
大型文件传输速度更快。
多设备连接能力
可透过单一接口同时连接多个装置。
动态带宽分配
可同时传输数据、影像与影片等内容，效率更高。
Super Charger+ 让专用的前置USB 埠提供快速充电（PD 27W）功能，适用于PD 兼容的设备。除了优化充电效率外，它还能即时监控USB 的输出功率、电压和电流。
扩充性
- 音效
- mystic light
- BIOS
- 软件
- Audio Boost 5
- 独立类比结构
- 高清晰度ALC4080 音频处理器
- 高品质音效电容
- 高品质音效S/PDIF 连接埠
- 耳机功率扩大晶片
- AUDIO 线路独立区域
- DE-POP 保护机制
为了提供清晰的语音，微星设计独特的——隔离结构设计。音效连接埠加上金属框架，与内部构造完全隔离，让音质更新清脆无杂讯。
* The image above is an illustrative reference. Please refer to specification pages for more details.
- Mystic Light
- Synchronized
透过 MSI Center 的 Mystic Light 工具，为你的桌机增添色彩和充满活力的 RGB 灯效。拥有上百万种颜色选择与多样炫酷的 LED 效果，任您选、任您配、自由随意 !
-
Wave
-
Steady
-
Flame
-
Breathing
-
CPU Temperature
-
Color Ring
-
Lightning
-
Receration
-
Meteor
-
Default
利用Mystic Light 扩充插槽，可增添RGB 灯条或其他RGB装置装置。 Mystic Light 软件直觉式界面，更方便您操作控制，无需再另外单购RGB控制器。
*Gen2装置仅支持7种RGB灯效
- Click BIOS X
- BIOS KEY FEATURES
微星全新设计的CLICK BIOS X 提供美观更友善使用体验，让玩家可以更快速存取和调整系统配置。
- MSI CENTER
- AIDA64
- NORTON 360
MSI CENTER
MSI 全新的MSI Center 将MSI 所有软件整合到一个应用程序中。进一步控制主板功能，以释放无限可能性。
微星主板提供AIDA64 Extreme 独家版本60 天免费试用。 AIDA64 Extreme 是一款计算机软硬件侦测诊断软件。透过该软件，您可以在计算机上监控操作系统、主板、CPU、BIOS…等相关详细信息，并可储存CSV、HTML 等多种格式档案。
为您的装置提供多层保护、在线隐私功能包含安全VPN，以及暗网监测，并全数整合在单一解决方案中。使用MSI 主板，即可免费试用Norton 360 Deluxe 60 天。
- 提供高达50 GB云端备份空间
- 实时威胁防护和智慧防火墙
- 密码管理员
- PC SafeCam
MSI 试用优惠不适用于现有的诺顿客户。如果您已订购诺顿方案，则需要选择退出订购才有资格享受此优惠。有关重要的订阅、订价和优惠详情，请参阅NortonLifeLock 授权和服务协议。 NortonLifeLock 产品和服务隐私声明。
为游戏和创作打造最先进的 PC
MSI X800 系列主板为提供最快效能而生。搭载 USB 4.0 和强大的超频能力，支持更快的双信道 DDR5 内存、AMD EXPO™ 技术，以及 PCIe® 5.0 对图形和 NVMe 效能需求。搭配AMD Ryzen™ 9000、8000 和 7000 系列处理器强悍的革命性能，让您从容面对所有项目挑战。
- Overclocking and/or undervolting AMD processors and memory, including without limitation, altering clock frequencies / multipliers or memory timing / voltage, to operate outside of AMD’s published specifications will void any applicable AMD product warranty, even when enabled via AMD hardware and/or software. This may also void warranties offered by the system manufacturer or retailer. Users assume all risks and liabilities that may arise out of overclocking and/or undervolting AMD processors, including, without limitation, failure of or damage to hardware, reduced system performance and/or data loss, corruption or vulnerability. GD-106.
© 2024 Advanced Micro Devices, Inc. All rights reserved. AMD, the AMD Arrow logo, Radeon, Ryzen and combinations thereof are trademarks of Advanced Micro Devices, Inc. Other product names used in this publication are for identification purposes only and may be trademarks of their respective owners.
MAG X870E TOMAHAWK MAX WIFI PZ
- 支援AMD Ryzen™ 9000 / 8000 / 7000 系列桌上型处理器。
- 支援DDR5 记忆体，双通道DDR5 8400+ MT/s (OC)
- 超性能: 14+2+1 Duet Rail 电源系统并采用双8-pin CPU 电源连接埠、Core Boost、Memory Boost、采用2oz 厚度铜的8层伺服器等级PCB。
- 散热护甲:延伸加大散热片、附加7W/mK 的MOSFET 散热垫、附加choke电感散热垫热垫以及EZ M.2 Shield Frozr II，专为高效能系统和持久的使用体验而设计。
- EZ DIY：EZ PCIe 快拆、EZ M.2 Shield Frozr II、EZ M.2 Clip II 和EZ 天线
- 闪电极速游戏体验：PCIe 5.0 插槽、Lightning Gen 5 x4 M.2
- 超连线技术: USB4 和支援Wi-Fi 7 解决方案的5G LAN，为专业工作者和创意工作者提供安全、稳定和高速的连线解决方案。
- Audio Boost 5: 让您的耳朵沉浸在录音室等级的音效品质。
